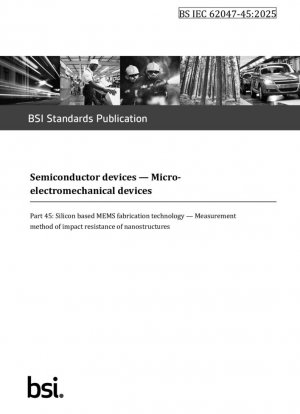

BS IEC 62047-45:2025
Полупроводниковые приборы. Микроэлектромеханические приборы - Технология изготовления МЭМС на основе кремния. Метод измерения ударопрочности наноструктур
- Стандартный №
- BS IEC 62047-45:2025
- Дата публикации
- 2025
- Разместил
- British Standards Institution (BSI)
- Последняя версия
- BS IEC 62047-45:2025
- сфера применения
-
Анализ основного содержания стандарта
BS IEC 62047-45:2025 предлагает инновационные методы in situ-тестирования кристаллов для оценки механических свойств наноструктур, используемых в производстве кремниевых МЭМС. Этот стандарт выходит за рамки ограничений традиционных наноинденторов и сканирующих зондовых микроскопов, обеспечивая мониторинг качества в режиме реального времени на технологической линии с помощью интегрированных испытательных структур.
Ключевые технические требования
Элементы Требования к конструкции Требования к процессу Испытательная структура Наноструктура консольной балки/фиксированной балки
Точность размеров ≤0,5 мкмСинхронное производство с устройствами МЭМС Диапазон энергии удара Регулируется от 10 до 40 мкДж Совместимость с материалом кристаллического кремния Режим управления Термический привод/Электростатический привод/Нагрузка зонда Управление шириной линии травления
Ключевые моменты для внедрения метода испытаний
Применение формулы (1) в инженерии: Для расчета энергии удара требуется ввод измеренных параметров процесса, среди которых наибольшее влияние на результаты оказывает отклонение ширины пучка накопления энергии w. Если потеря ширины линии составляет 0,5 мкм, рекомендуется, чтобы w ≥ 15 мкм для обеспечения погрешности <10%.
Термически управляемый тестовый случай, представленный в Приложении А стандарта, показывает следующее:
- Типичные размеры тестовой структуры: 150 мкм (длина) × нанометр (ширина)
- Коэффициент жесткости балки хранения энергии: 1400 мкм × 15 мкм × 60 мкм
- Критическое значение смещения разрушения D: диапазон 25-30 мкм
Предыстория развития стандарта
Этот стандарт отвечает на вызовы, вызванные миниатюризацией устройств MEMS: когда размеры элементов достигают наномасштаба, колебания механических свойств, вызванные дефектами поверхности и остаточными напряжениями, могут быть в 10-100 раз больше, чем у макроскопических устройств. Традиционные методы автономного тестирования не могут отразить истинную производительность в реальных условиях процесса.
Рекомендации по реализации
- Тестовые структуры должны быть распределены по пластине во время разработки процесса
- Для проектирования испытательной матрицы рекомендуется значение D градиентом 5 мкм
- Отчет об испытаниях должен включать фактические измерения размеров балки накопления энергии
- Для гетерогенно интегрированных МЭМС совместимость испытательной структуры с процессом должна быть проверена отдельно
BS IEC 62047-45:2025 История
- 2025 BS IEC 62047-45:2025 Полупроводниковые приборы. Микроэлектромеханические приборы - Технология изготовления МЭМС на основе кремния. Метод измерения ударопрочности наноструктур
