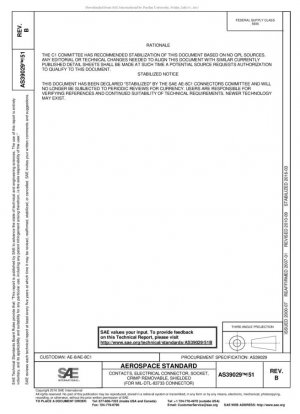

SAE AS39029/51B-2016
КОНТАКТЫ@ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ@ РОЗЕТКА@ ОБЖИМ СЪЕМНЫЙ@ ЭКРАНИРОВАННЫЙ (ДЛЯ РАЗЪЕМА MIL-DTL-83733)
- Стандартный №
- SAE AS39029/51B-2016
- Дата публикации
- 2016
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AS39029/51B-2016
- сфера применения
-
Обзор стандарта и техническая база
AS39029/51B — это стандарт для аэрокосмической промышленности, опубликованный Обществом автомобильных инженеров (SAE) в США. Он специально определяет экранированные, обжимные, съемные контакты для разъемов MIL-DTL-83733. Стандарт был впервые опубликован в июле 2000 года, подтвержден в 2007 году, пересмотрен в 2010 году и окончательно стабилизирован в марте 2016 года. Решение о стабилизации было основано на оценке комитета C1. Из-за отсутствия источника списка квалифицированных продуктов (QPL) содержание стандарта больше не будет регулярно пересматриваться, и пользователям необходимо проверять постоянную применимость технических требований.
Конструктивные особенности и технические требования
Стандарт подробно описывает конструктивные особенности контактов. Все размеры указаны в дюймах и относятся к состоянию после нанесения покрытия. Согласно спецификациям кода Bin 341, контакты маркированы оранжево-желто-коричневыми трехцветными полосами, подходят для контактного гнезда № 12, а соответствующий тип кабеля - M17/094-RG179, который классифицируется как класс D.
Размеры элементов AS39029/51B-341 Предшествующие стандарты Технологическое развитие Система идентификации Трехцветная кодировка полос (оранжевый-желтый-коричневый) Одноцветная или двухцветная кодировка Повышенная надежность визуальной идентификации Совместимость кабелей M17/094-RG179 Более тонкие кабели, такие как RG178 Поддерживают приложения с более высокими требованиями к экранированию Размер контактной полости Количество 12 полостей В основном № 16 полостей Адаптация к потребностям передачи более высокого тока
Спецификация системы инструментов
Стандарт четко определяет специальную систему инструментов, необходимую для обжима контактов и установки/снятия, чтобы обеспечить стандартизацию и надежность работы:
Тип инструмента Номер стандарта Описание функции Ключевые параметры Инструмент для обжима внутренних контактов M22520/2-01 Обжим внутренних контактов Точное выравнивание для обеспечения электрических непрерывность Инструмент для обжима внешних контактов M22520/2-30 Обжим внешнего экрана Равномерный обжим на 360° обеспечивает целостность экрана Инструмент для установки и извлечения M22520/5-01 Вставка/извлечение контактов Износостойкая конструкция с контролируемым рабочим усилием
Требования к электрическим и механическим характеристикам
Контакты должны соответствовать всесторонним требованиям основного стандарта AS39029. Конкретные эксплуатационные показатели включают:
Электрические характеристики: Выдерживаемое напряжение диэлектрика достигает 500 В переменного тока (среднеквадратичное значение) (на уровне моря), что обеспечивает надежность изоляции в суровых условиях аэрокосмической отрасли. Такие параметры, как контактное сопротивление и допустимая нагрузка по току, должны соответствовать соответствующим методам испытаний стандарта MIL-STD-1344.
Механические характеристики: Ключевые показатели включают усилие вставки, усилие извлечения и механический ресурс. Обжимные соединения должны соответствовать требованиям к усилию отрыва стандарта MIL-STD-1344, метод 2004, для обеспечения механической целостности в условиях вибрации и ударов.
Проверка адаптации к окружающей среде
В стандарте приводятся методы испытаний на воздействие окружающей среды серии EIA-364 для обеспечения надежности контактов в экстремальных условиях:
Испытание на воздействие окружающей среды Стандарт испытаний Уровень условий Требования к производительности Испытание на вибрацию EIA-364-28 Условие VI, буква G 10–2000 Гц, ускорение 15g Испытание на удар EIA-364-27 Условие A Полусинусоида, пик 50 г Температурный срок службы EIA-364-17 Класс B Циклирование от -65°C до 175°C
Сопряжение и совместимость
Контакты AS39029/51B-341 напрямую сопрягаются со штыревыми контактами AS39029/50-340, образуя полную систему разъема MIL-DTL-83733. Номер детали M39029/50-341 заменяет более ранний M83733/14-12, отражая тенденцию к стандартизации и унификации.
Требования к материалам и покрытию соответствуют базовой спецификации AS39029, обычно с использованием подложки из медного сплава с золотым или оловянным покрытием для обеспечения превосходной проводимости и коррозионной стойкости. Ключевые параметры, такие как толщина покрытия и пористость, должны соответствовать требованиям MIL-G-45204 или связанным стандартам.
Рекомендации по внедрению и меры предосторожности
Исходя из статуса стабилизации стандарта, пользователи должны обращать внимание на следующие ключевые моменты в реальных приложениях:
Техническая проверка: Несмотря на то, что стандарт был стабилизирован, пользователи должны проверять его совместимость с текущими технологическими разработками, особенно с возможностями применения новых материалов и производственных процессов.
Калибровка инструмента: Обжимные инструменты должны регулярно калиброваться, чтобы гарантировать, что высота обжима и степень сжатия соответствуют требованиям спецификации. Рекомендуется создать систему учета использования инструментов и управления циклом калибровки.
Контроль процесса: Процесс обжима должен строго контролироваться, включая такие параметры, как длина зачистки кабеля, положение обжима и кривая усилия обжима. Рекомендуется использовать интеллектуальное обжимное оборудование с возможностью регистрации данных.
Контроль качества: Каждая партия продукции проходит разрушающие и неразрушающие испытания, включая анализ поперечного сечения, испытание на усилие отрыва и рентгеновский контроль, чтобы гарантировать, что качество контакта соответствует строгим требованиям аэрокосмической отрасли.
Управление цепочкой поставок: Из-за отсутствия источников QPL пользователи должны установить строгие процедуры аудита поставщиков и проверки продукции, чтобы гарантировать, что закупаемая продукция полностью соответствует стандартным техническим требованиям.
Развитие стандарта и перспективы технологий
Стабилизация стандарта AS39029/51B отражает зрелость технологии аэрокосмических разъемов, а также предполагает потенциал для новых технических решений. Будущие тенденции развития включают в себя:
Инновации в материалах: Применение технологии нанокомпозитного покрытия и высокопроизводительных медных сплавов может дополнительно улучшить характеристики контактов.
Производственные процессы: Передовые процессы, такие как лазерная сварка и селективное покрытие, могут заменить традиционные методы обжима, обеспечивая более надежные решения для соединений.
Интеллектуальный мониторинг: Интеллектуальные контакты со встроенными датчиками и возможностями мониторинга состояния могут стать направлением разработки продуктов следующего поколения.
В реальных проектах пользователи должны всесторонне учитывать требования стандартов и тенденции развития технологий, а также своевременно внедрять новые технологии и процессы, обеспечивая при этом надежность.
SAE AS39029/51B-2016 История
- 2016 SAE AS39029/51B-2016 КОНТАКТЫ@ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ@ РОЗЕТКА@ ОБЖИМ СЪЕМНЫЙ@ ЭКРАНИРОВАННЫЙ (ДЛЯ РАЗЪЕМА MIL-DTL-83733)
