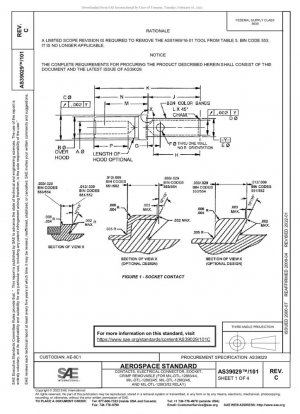

SAE AS39029/101C-2022
КОНТАКТЫ, ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ, РОЗЕТКА, ОБЖИМ СЪЕМНЫЙ (ДЛЯ РЕЛЕ MIL-DTL-12883/44, MIL-DTL-12883/45, MIL-DTL-12883/46 И MIL-DTL-12883/52)

Стандартный №

SAE AS39029/101C-2022

Дата публикации

2022

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS39029/101C-2022

сфера применения

Анализ основного содержания стандарта

AS39029/101 определяет технические характеристики обжимных гнездовых контактов для четырёх типов военных реле (MIL-DTL-12883/44 – /52):

КОД БИН	Применимый диаметр провода (AWG)	Сила разделения (унции)	Сила вставки (унции)	Рабочая температура
551	22-28	0,6-0,7	20-25		32-40
554	16	2,0-2,5	37-46

---

Основные технические характеристики

Система допусков размеров

Критические размеры контакта имеют двойной допуск (имперский + метрический), где размер C определяется как расстояние от контактного выступа до начальной точки зацепления пружинного узла, что позволяет максимальному зазору корпуса 0,010 дюймы.

Требования к механическим характеристикам

• Испытание на вибрацию: синусоидальная вибрация 10–3000 Гц (метод MIL-STD-202 204), случайная вибрация 0,4G²/Гц (метод 214)
• Механический удар: пиковое значение 200G (метод MIL-STD-202 213, условие C)
• Испытание на повреждение зонда: изгибающий момент 0,25–2,0 дюйм-фунт (см. таблицу 4)

---

Решение по подбору инструмента

Стандарт четко определяет специальную комбинацию инструмента, соответствующую различным кодам BIN:

Тип	Инструмент 551/552	Инструмент 553	554 инструмент
Обжимной инструмент	M22520/7-01	M22520/7-12	M22520/7-13
Инструменты для разборки и сборки	Серия M81969/14		M81969/16-02

Точки пересмотра 2022 года: Удалить инструменты AS81969/16-01 из Таблицы 5 (BIN 553 больше не применим)

---

Рекомендации по внедрению

1. См. последнюю версию AS39029 — основной стандарт при выборе
2. Особое внимание следует уделить требованиям улучшенных механических свойств для контактов серии 553/554.
3. При испытаниях на воздействие окружающей среды следует использовать реле MIL-PRF-6106 в качестве ответной части.
4. При испытании размеров предпочтительно использовать имперские единицы; метрические данные приведены только для справки.
