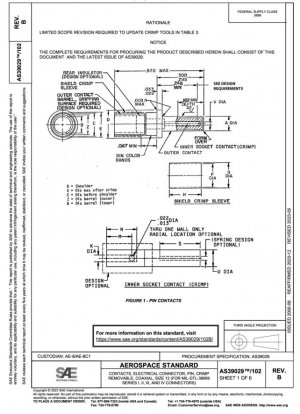

SAE AS39029/102B-2023
КОНТАКТЫ, ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ, ШТЫРЬКИЙ, ОБЖИМНЫЙ СЪЕМНЫЙ, КОАКСИАЛЬНЫЙ, РАЗМЕР 12 (ДЛЯ РАЗЪЕМОВ MIL-DTL-38999 СЕРИЙ I, II, III И IV)

Стандартный №

SAE AS39029/102B-2023

Дата публикации

2023

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS39029/102B-2023

сфера применения

Стандартная техническая база

AS39029/102, часть Системы спецификаций электрических разъемов SAE для аэрокосмической техники, разработана для коаксиальных штыревых контактов размера 12 для разъемов MIL-DTL-38999 серии I-IV. В последний раз стандарт пересматривался в мае 2023 года, в первую очередь обновляя спецификации обжимного инструмента в Таблице 3.

---

Основные размеры и допуски

Параметры	Дюймы (дюймы)	Метрические (мм)	Допуск
Максимальный наружный диаметр A	0,095	2,41	+0/-0,005
Диаметр контактной зоны E	0,151	3,84	±0,003
Максимальный диаметр области обжима	0,182	4,62	≤0,002

---

Электрические показатели эффективности

Сопротивление контакта: При температуре 25 °C максимальное падение напряжения на внутреннем проводнике составляет 75 мВ (при силе тока 1 А), а максимальное падение напряжения на внешнем проводнике — 120 мВ (при силе тока 12 А). При температуре 200 °C сопротивление внутреннего проводника может увеличиться до 144 мОм.

Характеристики КСВ: При использовании с контактами розетки AS39029/103 коэффициент стоячей волны напряжения (КСВН) в диапазоне частот 500 МГц–3 ГГц не должен превышать 1,20±0,04.

---

Требования к механическим свойствам

Элементы испытаний	Начальное значение	Испытание после испытания	Стандарт испытаний
Сила отрыва	≥0,5 унции	≥0,4 унции	AS31971
Прочность на разрыв	≥10,0 фунтов	≥3,5 фунта	MIL-STD-202

---

Спецификации инструментов и процесса

Стандарт однозначно требует использования специальных обжимных инструментов TEC Connectivity или Carlisle:

• Инструмент для обжима внутреннего проводника: M22520/46-01
• Локатор: M22520/46-04
• Инструмент для установки: M81969/8-09

---

Рекомендации по внедрению

1. Процесс обжима должен строго соответствовать инструкциям по эксплуатации производителя инструмента. Деформация обжима не должна превышать 0,2 дюйма в диаметре.
2. Не рекомендуется смешивать контактные компоненты от разных источников QPL.
3. Для высокочастотных применений рекомендуется использовать коаксиальный кабель RG316 (импеданс 50 Ом).
4. Необходимо провести 16-часовое испытание на случайную вибрацию в соответствии с EIA-364-28 в условиях вибрации.
