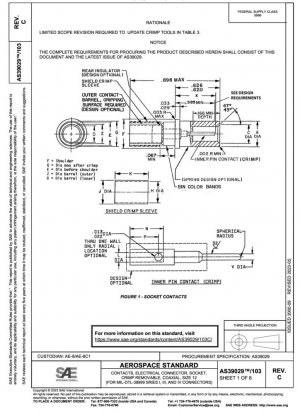

SAE AS39029/103C-2023
КОНТАКТЫ, ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ, РАЗЪЕМ, ОБЖИМНЫЙ СЪЕМНЫЙ, КОАКСИАЛЬНЫЙ, РАЗМЕР 12 (ДЛЯ РАЗЪЕМОВ MIL-DTL-38999 СЕРИЙ I, III И IV)

Стандартный №

SAE AS39029/103C-2023

Дата публикации

2023

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS39029/103C-2023

сфера применения

AS39029/103, стандарт внедрения SAE для аэрокосмической отрасли, определяет ключевые параметры коаксиальных электрических разъёмов размера 12. Последняя редакция 2023 года в первую очередь обновляет спецификации обжимного инструмента (таблица 3) для систем разъёмов MIL-DTL-38999 серий I, III и IV.

---

Основные механические характеристики

Параметры	Требования	Условия испытаний
Сила удержания контакта	≥3,0 унции (начальная)	Диаметр испытательного штифта 0,093"±0,0002"
Сила отрыва	≤36 унций (максимальная)	Диаметр испытательного штифта 0,095"+0,0002"
Растяжение Прочность	15 фунтов (минимум)	Внутренние и внешние проводники испытываются отдельно

Типичный случай применения: определенный тип авионикного оборудования использует этот стандартный разъем, поддерживая контактное сопротивление ≤5,5 мОм (внутренний проводник) и 120 мОм (внешний проводник) во время испытаний на вибрацию, что соответствует строгим требованиям метода 204 MIL-STD-202. 1,20±0,04 при 500 МГц-3 ГГц

---

Требования к инструментам и установке

Стандарт определяет три типа систем обжимного инструмента:

• TE Connectivity - M22520/46-01
• Carlisle - M22520/2-01
• Amphenol - M22520/46-01

Соответствующий позиционер должен быть выбран строго в соответствии с таблицей 3. Наружный диаметр экранирующего слоя после опрессовки не должен превышать диаметр G (0,156"–0,127").

---

Адаптивность к окружающей среде

Пройдено 16-часовое испытание на случайную вибрацию (EIA-364-28 Condition V) и испытание на ударопрочность MIL-C-901 Grade A, основные требования:

• Спектр вибрации: 20–2000 Гц, плотность мощности 0,04 г²/Гц
• Ширина ударного импульса: полусинусоида 11 мс
• Чувствительность мониторинга: обнаружение мгновенного прерывания на уровне 1 мкс

---

Рекомендации по внедрению

1. Этот контакт не рекомендуется для новых конструкций (Примечание по применению 2)
2. Компоненты из разных источников QPL запрещается смешивать
3. Необходимо использовать указанные инструменты для обжима и соблюдать инструкции производителя по сборке затем
4. Сопрягаемые контакты следует выбирать в соответствии с AS39029/102-558 (таблица 8)
