SAE AS39029/93C-2023
КОНТАКТЫ, ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ, ШТЫРЬ, СЪЕМНЫЙ ОБЖИМ (ДЛЯ MIL-DTL-83527, РАЗЪЕМ)

Стандартный №

SAE AS39029/93C-2023

Дата публикации

2023

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS39029/93C-2023

сфера применения

Техническая структура стандарта AS39029/93

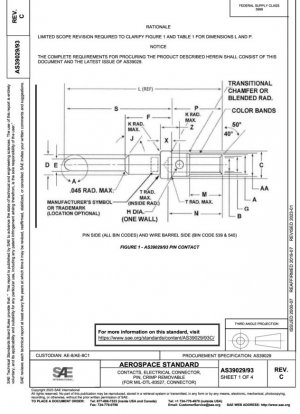

Настоящая спецификация применяется к съёмным штифтам с прессовой посадкой, используемым в разъёмах серии MIL-DTL-83527. Последняя редакция (2023-01) посвящена обновлению системы размеров, представленных на рисунке 1 и в таблице 1. В стандарте используется метод проекции третьего угла для определения геометрии контакта, и все размеры указаны после нанесения покрытия.

---

Сравнительный анализ основных параметров

0,23

Код BIN	Диапазон диаметров провода (мм)	Глубина сопряжения (дюймы)	Крутящий момент изгиба (фунт-дюймы)	Набор вспомогательных инструментов
597(22-22)	0,34-0,86	0,153	0,23	Серия M22520/2
598(20-20)	0,50-1,09	0,153	Серия M22520/7
539(16-16)	0,66-1,68	0,153	0,23	Серия M22520/1
540(12-12)	0,98-2,49	0,153	0,23	M81969/28-02

---

Анализ допусков ключевых размеров

Из 11 ключевых размеров, указанных в Таблице 1, обратите особое внимание на следующее:

• Диаметр штифта (DIA C): Допуск контролируется в пределах ±0,002 дюйма (0,05 мм)
• Внутренний диаметр цилиндра (DIA E): BIN540 достигает диапазона точности 0,098–0,102 дюйма
• Угол контакта: BIN539/540 требует конструкции со скосом 35°±5°

---

Характеристики конфигурации инструмента

Стандарт предписывает использование специального набора инструментов:

1. Обжимной инструмент: Серия M22520 отличается кодом BIN. Например, для BIN597 требуется модуль M22520/2-01
2. Инструмент для установки: BIN539 должен быть оснащен синим маркированным инструментом M81969/1-03
3. Инструмент для снятия: BIN540, специальный инструмент номер M81969/28-02

---

Примечания по реализации

1. Проверка материала: материал контактной базы должен соответствовать требованиям к медному сплаву AS39029 с толщиной покрытия ≥0,0003 дюйма

2. Совместимость сопряжения: контакты AS39029/93 должны быть сопряжены с гнездами AS39029/94 (соответствующие соотношения см. в таблице 5)

3. Испытания на воздействие окружающей среды: испытание на вибрацию должно соответствовать условию IV, а испытание на ударопрочность — условию A

4. Контроль версий: при покупке необходимо одновременно получить последнюю версию AS39029 и данную спецификацию.
