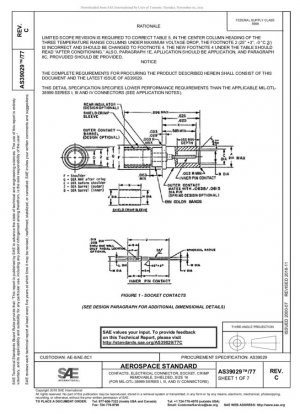

SAE AS39029/77C-2018
КОНТАКТЫ@ ЭЛЕКТРИЧЕСКИЙ РАЗЪЕМ@ РОЗЕТКА@ ОБЖИМНЫЙ СЪЕМНЫЙ@ ЭКРАНИРОВАННЫЙ@ РАЗМЕР 16 (ДЛЯ РАЗЪЕМОВ MIL-DTL-38999 СЕРИИ I@ III@ И IV)
- Стандартный №
- SAE AS39029/77C-2018
- Дата публикации
- 2018
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AS39029/77C-2018
- сфера применения
-
AS39029/77C — это аэрокосмический стандарт, опубликованный SAE International, который специально определяет экранированные, обжимные, съемные контакты 16-го размера для использования в разъемах MIL-DTL-38999 серий I, III и IV. Стандарт был впервые опубликован в июле 2000 года и в ноябре 2018 года переиздан в третьем издании, последняя версия которого называется Rev. C. Стандарт курируется Комитетом AE-8/AE-8C1 и относится к Федеральной классификации поставок 5999. Ключевые изменения в Rev. C 2018 года включают: исправление ошибки в сноске 2 под заголовками трех столбцов температурных диапазонов в Таблице 5, ее изменение на сноску 4; изменение «APPLICATION» в пункте 1e на «APPLICATION»; и изменение «PROVUDED» на «PROVIDED» в пункте 8c. Эти изменения отражают непрерывный процесс совершенствования стандарта для обеспечения точности и согласованности технических требований.
С точки зрения технологического развития этот стандарт наследует продуманную концепцию дизайна серии MIL-DTL-38999, при этом оптимизируя ее для особых потребностей аэрокосмических приложений. По сравнению с военными стандартами, AS39029/77C устанавливает более низкие требования к вибрационным характеристикам, что отражает особые требования аэрокосмической отрасли к балансу между весом и надежностью.
Конструкция контактов и характеристики размеров
Стандарт определяет четыре контакта бин-кода (428, 429, 430, 431), каждый из которых имеет подробные требования к размерам. Основные размеры включают:
Параметры размеров Ячейка 428 Ячейка 429 Ячейка 430 Ячейка 431 Максимальный наружный диаметр A 0,113 дюйма 0,113 дюйма 0,113 дюйма 0,113 дюйма Минимальный внутренний диаметр B 0,068 дюйма 0,068 дюйма 0,068 дюйма 0,068 дюйма 0,068 дюйма 0,068 дюйм. Длина контакта K 0,611 дюйма 0,611 дюйма 0,611 дюйма Все размеры указаны в дюймах, метрические эквиваленты указаны в скобках исключительно для справки. Требования к размерам относятся к состоянию после гальванического покрытия, что отражает строгие требования к точности изготовления соединителей для аэрокосмической отрасли.
Углубленный анализ требований к электрическим характеристикам
Стандарт предъявляет строгие требования к сопротивлению контактов, которые четко определены при различных температурных условиях:
Условия испытаний Максимальное падение напряжения внутреннего контакта (мВ) Максимальное падение напряжения внешнего контакта (мВ) Испытательный ток 25 °C начальная 55-120 55-85 Внутренний контакт 1 А, внешний контакт 12 А 25 °C после кондиционирования 66-144 66-102 1 А для внутренних контактов, 12 А для внешних Контакты После кондиционирования при 200 °C 94-204 94-145 1 А для внутренних контактов, 12 А для внешних Для низкоуровневых сигналов начальное сопротивление контактов должно быть не более 55-120 мОм для внутренних контактов и не более 66-144 мОм после кондиционирования. Требования к испытанию на диэлектрическую прочность: 800 В переменного тока (среднеквадратичное значение) на уровне моря и 250 В переменного тока (среднеквадратичное значение) на высоте 50 000 футов.
Механические свойства и адаптация к окружающей среде
Механические свойства включают в себя такие ключевые показатели, как силы зацепления и разъединения контактов, а также прочность на разрыв:
Испытание силы зацепления контакта использует испытательные иглы, соответствующие AS31971, с диаметрами 0,0635 дюйма и 0,0615 дюйма. Максимальное усилие зацепления составляет 30 унций изначально и 36 унций после кондиционирования. Минимальное усилие разъединения составляет 2,0 унции изначально и 1,5 унции после кондиционирования.
Требования к прочности на разрыв различаются в зависимости от типа кабеля: для кабеля RG174 требуется 15 фунтов для внутренних контактов и 15 фунтов для внешних контактов; для кабеля RG316 требуется 10 фунтов для внутренних контактов и 15 фунтов для внешних контактов; Для кабеля RG179 требуется 3,5 фунта (1,6 кг) для внутренних контактов и 15 фунтов (6,7 кг) для внешних контактов.
Испытания на воздействие окружающей среды включают испытания на случайную вибрацию (согласно EIA-364-28) и испытания на ударную вибрацию (согласно MIL-S-901 Grade A). Испытание на вибрацию длится 8 часов в продольном и вертикальном направлениях, всего 16 часов. Испытание на ударную нагрузку требует контроля разрывов длительностью более 1 микросекунды.
Требования к инструментам и сборке
Стандарт определяет специальные инструменты для обжима и установки:
Тип инструмента Номер инструмента Применимый код bin Инструмент для обжима внутреннего контакта M22520/2-01 428-431 Инструмент для обжима внешнего контакта M22520/2-35 428-431 Установка Инструмент M22520/4-01 428-431 Инструмент для снятия M22520/4-02 428-431 Настройка селектора инструмента для внутреннего контакта определяется типом кабеля; например, для кабеля RG174 используется настройка 3, а для кабеля RG316 — настройка 5.
Требования к материалам и контролю качества
Требования к материалам соответствуют основной спецификации AS39029, а процедуры обеспечения надежности производителя должны соответствовать требованиям системы менеджмента качества в аэрокосмической отрасли AS9100. Для кодов bin 430 и 431 для квалификации необходимо использовать коммерческие кабели с согласованным импедансом 50 Ом. Результаты измерений механических и электрических характеристик не должны превышать 20% от их первоначальных значений после воздействия требований AS39029.
Примечания к применению и рекомендации по внедрению
Рекомендации по подбору кабелей
В стандарте четко указан рекомендуемый тип кабеля для каждого кода bin:
- Bin 428: M17/119-RG174, M17/113-RG316, M17/094-RG179
- Bin 429: M17/093-RG178
- Bin 430 и 431: Не рекомендуется, стандартной альтернативы кабелю нет
Следует отметить, что максимальная рабочая температура кабеля RG174 PVC составляет 85 °C, и он не рекомендуется для новых разработок.
Соответствие соответствия разъемов
Соответствие соответствия между контактом и соответствующим штыревым контактом следующее:
Код bin разъема Сопрягаемый контакт Примечания 428 M39029/76-424 Рекомендуется 429 M39029/76-425 Рекомендуется 430 M39029/76-426 Не рекомендуется 431 M39029/76-427 Не рекомендуется Предложения по внедрению
1. Выбор новой конструкции: Отдайте приоритет кодам 428 и 429 и избегайте 430 и 431
2. Выбор кабеля: Выберите подходящий кабель в зависимости от температуры окружающей среды, обращая внимание на температурный предел RG174
3. Подготовка инструмента: Убедитесь, что используются специализированные инструменты, указанные в стандарте, для обеспечения качества опрессовки
4. Контроль качества: Установите комплексную процедуру проверки, особенно для испытания контактного сопротивления и прочности на разрыв
5. Адаптация к окружающей среде: полная проверка вибрационных и ударных характеристик для аэрокосмических применений
Распространённые проблемы и решения при внедрении стандарта
В реальных условиях применения к распространённым проблемам относятся: чрезмерное контактное сопротивление, нестабильное качество обжима и сбои в испытаниях на воздействие окружающей среды. Для решения этих проблем рекомендуется:
1. Строго контролировать процесс гальванизации для обеспечения качества контактной поверхности
2. Регулярно калибровать обжимной инструмент для поддержания точности обжима
3. Усилить входной контроль материалов, особенно соответствие размеров кабелей и контактов
4. Внедрить комплексную программу испытаний на воздействие окружающей среды для заблаговременного выявления потенциальных проблем
Строгое соблюдение требований стандарта и создание комплексной системы контроля качества позволяют гарантировать оптимальную работу разъёмов серии MIL-DTL-38999 в аэрокосмических приложениях.
