SAE AS39029/88A-2020

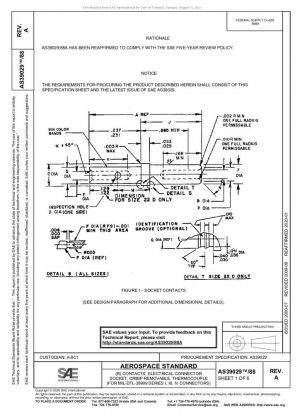

КОНТАКТЫ, ГНЕЗДО ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА, ОБЖИМНЫЕ СЪЕМНЫЕ, ТЕРМОПАРА (ДЛЯ РАЗЪЕМОВ MIL-DTL-38999 СЕРИИ I, III, IV)

Стандартный №

SAE AS39029/88A-2020

Дата публикации

2020

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS39029/88A-2020

сфера применения

Углубленный технический анализ стандарта AS39029/88A

AS39029/88A — это стандарт для аэрокосмической отрасли, разработанный SAE International, в котором содержатся подробные технические характеристики контактов гнезд термопар для разъемов MIL-DTL-38999 серий I, III и IV. Впервые опубликованный в июле 2000 года, пересмотренный в сентябре 2009 года и подтвержденный в январе 2020 года, стандарт отражает непрерывное развитие технологии разъемов для аэрокосмической отрасли.

---

Архитектура стандарта и основные технические требования

Этот шестистраничный стандарт систематически определяет требования к проектированию, производству и испытаниям контактов термопар. Основное содержание включает в себя допуски размеров, выбор материала, характеристики покрытия, механические свойства и испытания на адаптивность к окружающей среде. >

Система классификации размеров контактов

Диапазон BIN-кода	Размер калибра провода	Максимальный наружный диаметр (мм)	Минимальная прочность на разрыв (Н)	Применимые серии разъемов
482-485	22D	21,72	2,25-7,5	Серии I, III, IV
486-489	20	12,0	6,0-12	Серия I, III, IV
490-493	16	45,0	14,0-45	Серия I, III, IV

---

Технические требования к материалам и покрытию

Стандарт научно классифицирует систему контактных материалов и использует идентификацию типа термопары для замены традиционных названий материалов:

Код материала	Тип термопары	Традиционное название	Требования к покрытию	Характеристики применения
JN	Отрицательный электрод типа J	Константан	Химическая сварка	Диапазон средних температур
KN	Отрицательный электрод типа K	Никелево-алюминиевый	Химическая сварка	Применение при высоких температурах
KP	Положительный электрод типа K	Никелево-хромовый	Химическая сварка	Применение при высоких температурах
JP	Положительный электрод типа J	Железо	Кадмирование + хромирование	Требования к защите от коррозии

Особое примечание: использование кадмированных материалов должно соответствовать экологическим нормам. Перед использованием рекомендуется проконсультироваться с местным отделом охраны окружающей среды.

---

Спецификации инструментов и установки

Стандарт определяет специальную систему инструментов для обжима, установки и снятия, обеспечивающую надежность и единообразие контактного соединения:

Код BIN	Обжимной инструмент	Локатор	Инструмент для установки	Инструмент для снятия
482-485	M22520/2-01 или 7-01	M22520/2-07 или 7-05	M81969/8-01 или 14-01	M81969/8-02 или 14-01
486-489	M22520/1-01/2-01/7-01	M22520/1-04/2-10/7-08	M81969/8-05 или 14-02	M81969/8-06 или 14-02
490-493	M22520/1-01 или 7-01	M22520/1-04 или 7-04	M81969/8-07 или 14-03	M81969/8-08 или 14-03

---

Требования к испытанию на адаптируемость к окружающей среде

Испытание на случайную вибрацию

Согласно стандарту EIA-364-28, с использованием огибающей вибрации условия V:

• Время испытания: 8 часов в продольном направлении + 8 часов в вертикальном направлении, всего 16 часов
• Огибающая вибрации получена из зоны 2 отчета AIR1557
• Испытание проводится в стандартных условиях испытаний

Испытание на высокую ударную вибрацию

Согласно стандарту MIL-S-901 Grade A, со следующими специальными требованиями:

• Нормально соединенный разъем, последовательный контроль цепи
• Ограничение тока: 100 мА максимум
• Чувствительность обнаружения прерывания: 1 микросекунда
• Длина свободного изгиба кабеля: ≥36 дюймов (914,4 мм)
• Процент заделки вилок: ≥80% контактов проводки

---

Требования к контролю качества и сертификации

Производители должны внедрить программу обеспечения надежности, соответствующую требованиям системы менеджмента качества аэрокосмической отрасли AS9100:

• Система качества должна быть сертифицирована по AS9100
• Орган по сертификации имеет право контролировать, измерять и проверять соответствие в любое время
• Допускаются другие признанные в отрасли стандарты обеспечения качества, но производители должны предоставить доказательства соответствия AS9100

---

Внедрение Рекомендации и передовой опыт

Руководство по выбору

Выберите соответствующий код BIN в зависимости от сценария применения:

• Серия 482-485: подходит для проводов калибра 22D, небольших размеров и легких применений
• Серия 486-489: калибр 20, средние применения с балансом размера и производительности
• Серия 490-493: калибр 16, тяжелые применения с высоким током и высокими требованиями к надежности

Меры предосторожности при установке

• Используйте только предназначенные для этого инструменты для обжима
• Убедитесь, что глубина обжима и давление соответствуют спецификациям
• Выполните необходимые механические и электрические испытания после установки
• Обратите внимание на особые требования к обращению Контакты с кадмиевым покрытием

Техническое обслуживание и осмотр

• Регулярно проводите визуальный осмотр состояния контактов
• Используйте специальные инструменты для снятия и замены
• Записывайте подробные данные для каждого технического обслуживания
• Составьте план профилактического технического обслуживания

---

Развитие технологий и разработка стандартов

Последовательные пересмотры стандарта AS39029/88A отражают постоянное совершенствование технологии разъемов в аэрокосмической отрасли:

• Первое издание 2000 г.: Установлена базовая техническая структура
• Пересмотрено в 2009 г.: Обновлены спецификации материалов и требования к испытаниям
• Подтверждено в 2020 г.: Поддержан технологический прогресс и улучшены требования к контролю качества

Скоординированная разработка этого стандарта со стандартами разъемов серии MIL-DTL-38999 обеспечивает совместимость и надежность всей системы разъемов, предоставляя прочную техническую основу для аэрокосмических электрических систем.

SAE AS39029/88A-2020 История

• 2020 SAE AS39029/88A-2020 КОНТАКТЫ, ГНЕЗДО ЭЛЕКТРИЧЕСКОГО РАЗЪЕМА, ОБЖИМНЫЕ СЪЕМНЫЕ, ТЕРМОПАРА (ДЛЯ РАЗЪЕМОВ MIL-DTL-38999 СЕРИИ I, III, IV)
• 2009 SAE AS39029/88A-2009 Контакты, электрический разъем, гнездо, обжим съемный, термопара (для разъемов MIL-DTL-38999 серий I, III, IV)

Специальные темы по стандартам и нормам

стандарты и спецификации

SAE AS39029/88A-2020 - Все части
