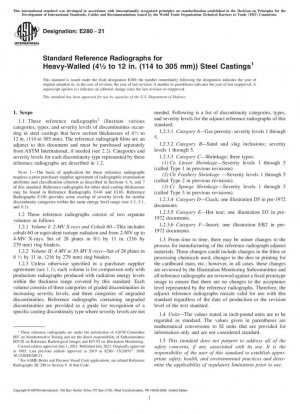

Стандартные эталонные рентгенограммы стальных отливок с толстыми стенками (от 412 до 12 дюймов (от 114 до 305 мм))

Стандартный №

ASTM E280-21

Дата публикации

2021

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM E280-21

сфера применения

Анализ стандартной технической структуры

Стандарт ASTM E280-21 устанавливает полную систему справочных радиографических атласов для толстостенных стальных отливок размером от 4,5 до 12 дюймов (114–305 мм). Стандарт реализует энергетическую классификацию через два независимых тома:

Том	Диапазон энергий излучения	Количество атласов	Применимая толщина
Том I	Изотоп кобальта-60 и рентгеновские лучи 2-4 МВ	28 листов	114-305 мм
Том II	Рентгеновские лучи 4-30 МВ	28 листов	114-305 мм

---

Система классификации дефектов

Стандарт классифицирует дефекты литья по шести категориям, три из которых являются классифицируемыми дефектами (AC), а три — неклассифицируемыми дефектами (DF): Пример классифицируемого дефекта: Дефекты усадки класса C подразделяются на три подтипа: линейная усадка Ca, перовидная усадка Cb и губчатая усадка Cc. Каждому типу присваивается степень серьёзности от 1 до 5. Ca3 представляет собой умеренный линейный дефект усадки.

---

Сравнение развития технологий

Стандартная версия	Основные изменения	Классификация дефектов	Энергетическое покрытие
E280-15(2019)	Оптимизация системы терминологии	6 категорий	2-30 МВ
E280-21	Новый пункт оценки дифракционного пятна	6 категорий	2-30 МВ

---

Точки внедрения и применения

Ключевые требования к внедрению:

1. Инспекторы должны соответствовать квалификационным требованиям ASNT CP-189 или ISO 9712
2. Стандартные шаблоны должны поддерживать диапазон оптической плотности 2,00–2,25
3. Для приемки необходимо использовать измеритель качества изображения с чувствительностью 2-2T
4. Для зон ремонта сварных швов должны быть установлены отдельные критерии приемки

Пример инженерного применения: Было обнаружено, что отливка клапана ядерной энергетики имеет линейную усадку Ca2 на поперечном сечении 8 дюймов (203 мм). После сравнения с шаблоном тома I было обнаружено, что он соответствует пределу, и было определено, что он соответствует стандарту ASME BPVC Section V.
