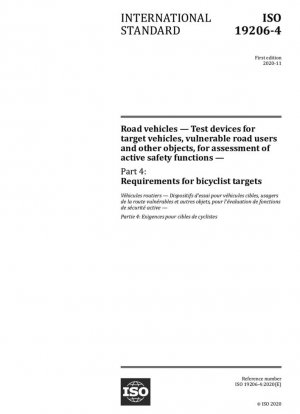

ISO 19206-4:2020
Транспортные средства дорожные. Устройства для испытаний целевых транспортных средств, уязвимых участников дорожного движения и других объектов для оценки функций активной безопасности. Часть 4. Требования к целям для велосипедистов

Стандартный №

ISO 19206-4:2020

Дата публикации

2020

Разместил

International Organization for Standardization (ISO)

Последняя версия

ISO 19206-4:2020

---

сфера применения

Анализ основного содержания стандарта

Область применения и определение цели

Настоящий стандарт определяет требования к рабочим характеристикам испытательных мишеней для велосипедов (BT), используемых для оценки систем активной безопасности транспортных средств, включая:

• Два размера мишеней: взрослый (50-й процентиль мужчин) и ребенок (6-7 лет)
• Два типа положения: статическое (без педалирования) и сочлененное (с педалированием)
• Технические показатели отражательной способности радара (RCS), оптические характеристики и тепловые инфракрасные характеристики

Ключевые ограничения: Он не включает в себя конкретные параметры скорости и положения процедуры испытания или критерии оценки производительности системы активной безопасности.

---

Основные технические требования

Сравнение спецификаций размеров целевой велосипедной мишени

В диапазоне частот 77 ГГц должны соблюдаться следующие граничные значения (в диапазоне 1–50 метров):

• Угол обзора 90°: от -11,41 дБсм до -0,41 дБсм (полиномиальная граница)
• Другие углы обзора: от -25,47 дБсм до -14,47 дБсм

Микро-Доплеровский эффект Требования: Вращение колеса должно создавать типичное H-образное распределение скорости, а максимальная скорость переднего колеса должна достигать удвоенной скорости велосипеда.

2. Оптические характеристики

• Коэффициент отражения видимого света: черная футболка (40–70%), синие джинсы (40–70%)
• Коэффициент отражения в ближнем инфракрасном диапазоне (850–950 нм): кожа 40–60%, шины 3–9%
• Светоотражающая пленка: передняя белая, задняя красная, педали янтарные, в соответствии с BS 6102-2

---

Требования к управлению движением

Характеристики целевой системы транспортного средства

Параметры	Целевая мишень для взрослых	Целевая мишень для детей	Допуск
Общая высота (угол наклона туловища 10°)	1865 мм	1130 мм	±20 мм
Общая длина	1890 мм	1145 мм	±20 мм
Диаметр шины

Параметры	Требования	Условия испытаний
Максимум Скорость	≥25 км/ч	Точность±0,05 м/с
Диапазон ускорения	-5 м/с²~+3 м/с²	Плавное изменение
Боковой снос	≤±0,05 м	Дорожное покрытие класса A по ISO 8608
Вертикальная вибрация	≤15 мм	При 25 км/ч

Особые требования: В системе транспортного средства должны использоваться материалы, поглощающие радиолокационные сигналы, чтобы гарантировать, что воздействие на характеристики радиолокационного обнаружения цели сведены к минимуму.

---

Рекомендации по внедрению и проверка

Метод полевой проверки

1. Используйте функцию предупреждения о столкновении испытуемого автомобиля для проведения трех испытаний на сближение при освещенности выше 2000 люкс.
2. Запишите расстояние срабатывания первого предупреждения Xwarn и установите интервал проверки [Xwarn±SD].
3. Последующие результаты испытаний должны попадать в этот интервал.

Требования к техническому обслуживанию

После столкновения на скорости 60 км/ч:

• Должна быть возможность ремонта на месте с помощью обычных инструментов.
• После ремонта характеристики датчика должны быть повторно проверены в соответствии с разделом 6.5.
• Допуск угла положения должен поддерживаться в пределах ±2°.

Ключевое содержание приложения

Приложение A: Содержит подробные чертежи размеров целей для взрослых/детей и координаты 22 ключевых точек измерения

Приложение B: Метод проверки характеристик датчика, включая формулу расчета граничного полинома ЭПР

Приложение F: Рекомендуемое использование уголкового отражателя 10 дБсм в качестве эталона калибровки радара

ISO 19206-4:2020 Ссылочный документ

• ISO 8608 Механическая вибрация. Профили дорожного покрытия. Отчетность об измеренных данных.
• ISO 8855 Транспорт дорожный. Динамика транспортного средства и курсовая устойчивость. Словарь.

ISO 19206-4:2020 История

• 2020 ISO 19206-4:2020 Транспортные средства дорожные. Устройства для испытаний целевых транспортных средств, уязвимых участников дорожного движения и других объектов для оценки функций активной безопасности. Часть 4. Требования к целям для велосипедистов
