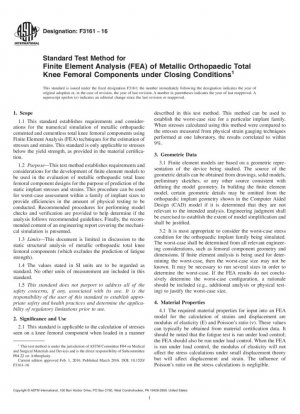

ASTM F3161-16
Стандартный метод испытаний для анализа методом конечных элементов (FEA) металлических ортопедических компонентов тотального коленного сустава бедренной кости в условиях закрытия

Стандартный №

ASTM F3161-16

Дата публикации

2016

Разместил

American Society for Testing and Materials (ASTM)

состояние

быть заменен

быть заменен

ASTM F3161-24

Последняя версия

ASTM F3161-24

сфера применения

2.1 Настоящий стандарт применим для расчета напряжений, наблюдаемых на бедренном компоненте коленного сустава при нагрузке, описанной в настоящем методе испытаний. Этот метод можно использовать для определения наихудшего размера для конкретного семейства имплантатов. Когда напряжения, рассчитанные с использованием этого метода, сравнивались с напряжениями, измеренными с помощью методов физической деформации, выполненных в одной лаборатории, результаты коррелировали с точностью до 9%.

1.1 Настоящий стандарт устанавливает требования и соображения по численному моделированию металлических ортопедических цементированных и бесцементных компонентов коленного сустава бедренной кости с использованием методов анализа методом конечных элементов (FEA) для оценки напряжений и деформаций. Этот стандарт применим только к напряжениям ниже предела текучести, указанного в сертификации материала.

1.2 Цель. Настоящий метод испытаний устанавливает требования и соображения для разработки моделей методом конечных элементов, которые будут использоваться при оценке конструкций металлических ортопедических компонентов тотального коленного сустава бедренной кости с целью прогнозирования статического имплантата. стрессы и напряжения. Эту процедуру можно использовать для оценки наихудшего случая в пределах семейства размеров имплантатов, чтобы обеспечить эффективность объема проводимых физических испытаний. Приводятся рекомендуемые процедуры выполнения проверок и верификации модели, которые помогут определить, соответствует ли анализ рекомендуемым рекомендациям. Наконец, представлено рекомендуемое содержание инженерного отчета, охватывающего механическое моделирование.

1.3. Ограничения. Обсуждение этого документа ограничено статическим структурным анализом металлических ортопедических компонентов коленного сустава бедренной кости (что исключает прогноз усталостной прочности).

1.4. Значения, указанные в единицах СИ, следует рассматривать как стандартные. Никакие другие единицы измерения в настоящий стандарт не включены.

1.5. Настоящий стандарт не претендует на решение всех проблем безопасности, если таковые имеются, связанных с его использованием. Пользователь настоящего стандарта несет ответственность за установление соответствующих мер безопасности и охраны труда и определение применимости нормативных ограничений перед использованием.

ASTM F3161-16 История

• 2024 ASTM F3161-24 Стандартный метод испытаний для анализа методом конечных элементов (FEA) металлических ортопедических компонентов тотального коленного сустава бедренной кости в условиях закрытия
• 2016 ASTM F3161-16 Стандартный метод испытаний для анализа методом конечных элементов (FEA) металлических ортопедических компонентов тотального коленного сустава бедренной кости в условиях закрытия
