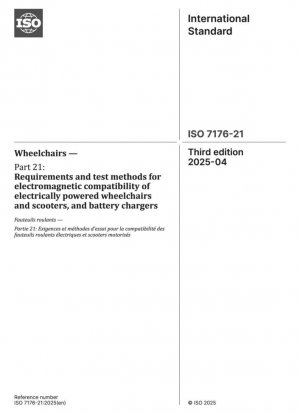

ISO 7176-21:2025
Инвалидные коляски — Часть 21: Требования и методы испытаний на электромагнитную совместимость инвалидных колясок и скутеров с электроприводом, а также зарядных устройств для аккумуляторов

Стандартный №

ISO 7176-21:2025

Дата публикации

2025

Разместил

International Organization for Standardization (ISO)

Последняя версия

ISO 7176-21:2025

сфера применения

Интерпретация основного содержания стандарта

ISO 7176-21:2025, третье издание, устанавливает систематические требования к электромагнитной совместимости (ЭМС) электрических инвалидных колясок и скутеров, в том числе:

Тип испытания	Требования к системе привода	Требования к бортовому зарядному устройству	Требования к внешнему зарядному устройству
Излучаемая эмиссия	CISPR 11 Группа 1 Класс B	CISPR 11 Группа 1 Класс B
Электростатическое разряд	±8 кВ контакт/±15 кВ воздушный разряд	±8 кВ контакт/±15 кВ воздушный разряд	±8 кВ контакт/±15 кВ воздушный разряд
Устойчивость к излучаемым радиочастотам	20 В/м (26 МГц–2,7 ГГц)	20 В/м (26 МГц–2,7 ГГц)	3 В/м (80 МГц–2,7 ГГц)

---

Система классификации инвалидных колясок

Стандарт делит электрические инвалидные коляски на 7 категорий. Ключевые отличительные размеры включают:

• Электронное дифференциальное рулевое управление (класс A/D) и Различия между электронным сервоуправлением (класс B/E)
• Различия в требованиях к испытаниям между электронными тормозами (класс AC) и ручными тормозами (класс DG)
• Простой двигатель старт-стоп (класс G) освобожден от испытания на изменение скорости

Типичный тестовый случай

В качестве примера рассмотрим инвалидную коляску класса B (электронное сервоуправление), при испытании в радиочастотном поле 20 В/м необходимо выполнить следующее:

1. Среднее изменение скорости колеса ≤±20% (рассчитывается по формуле 1)
2. Отклонение угла поворота рулевого колеса ≤±10°
3. Неприводные функции (например, подъемные устройства) не должны срабатывать ложно

---

Основные технические изменения

По сравнению с версией 2009 года, версия 2025 года имеет следующие основные обновления:

Измененные пункты	Требования старой версии	Требования новой версии
Классификация среды тестирования	Унифицированный уровень тестирования	Согласно классификации среды IEC 60601-1-2
Испытание поля близости радиочастот	Не определено	Тест приближения нового беспроводного устройства
Допуск поворота	Неопределенный	Четкий предел отклонения 10°

---

Рекомендации по внедрению

Ключевые моменты для подготовки к тесту

• Система поддержки должна быть изготовлена из полностью изолирующих материалов (пункт 6.1)
• Постоянная времени контроля скорости колеса ≤ 0,1 с (пункт 6.3)
• Аккумулятор должен быть разряжен до напряжения отключения (допуск +0~5%)

Требования к документации

В руководстве пользователя должны быть указаны предупреждения о риске электромагнитных помех (пункт 14) с особым акцентом на:

• Потенциальные источники помех, такие как мобильные телефоны/RFID/электронные противоугонные системы
• 20 В/м — общий уровень помехоустойчивости
• Внесение изменений может привести к ухудшению характеристик ЭМС

ISO 7176-21:2025 История

• 2025 ISO 7176-21:2025 Инвалидные коляски — Часть 21: Требования и методы испытаний на электромагнитную совместимость инвалидных колясок и скутеров с электроприводом, а также зарядных устройств для аккумуляторов
• 2009 ISO 7176-21:2009 Кресла-коляски. Часть 21. Требования и методы испытаний на электромагнитную совместимость инвалидных колясок и самокатов с электроприводом, а также зарядных устройств для аккумуляторов.
• 2003 ISO 7176-21:2003 Кресла-коляски. Часть 21. Требования и методы испытаний на электромагнитную совместимость колясок-колясок с электроприводом и мотороллеров
