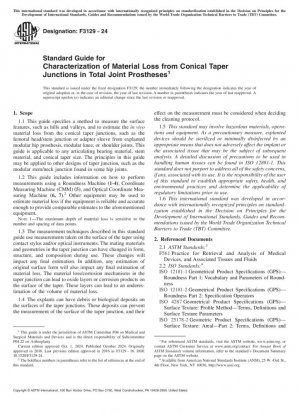

ASTM F3129-24
Стандартное руководство по характеристике потери материала в конических соединениях в эндопротезах полных суставов

Стандартный №

ASTM F3129-24

Дата публикации

2024

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM F3129-24

сфера применения

Анализ основного содержания стандарта

ASTM F3129-24 предоставляет систематическую методологию оценки потери материала в конических соединениях суставных протезов. Этот стандарт применим к анализу эксплантатов из модульных эндопротезов суставов, таких как тазобедренный, коленный и плечевой, и фокусируется на решении следующих технических проблем:

Определение ключевых терминов

Термин	Определение	Влияние измерения
Потеря материала	Количество материала, удаленного с исходной поверхности для исключения ятрогенного повреждения	Необходимость различать производственные отклонения и истинный износ
Максимальная глубина потери	Максимальная глубина проникновения, перпендикулярная поверхности конуса	Чувствительность к плотности точек данных
Объем потеря	Объем удаленного материала, оцененный путем измерения поверхности	Зависит от точности трехмерной реконструкции

---

Технические характеристики измерений

Стандарт рекомендует три основных измерительных устройства:

1. Прибор для измерения круглости: Требует возможности автоматического центрирования и измерения вертикальной прямолинейности
2. Координатно-измерительная машина (КИМ): Требует точность калибровки ≤ 1 мкм
3. Оптическая система измерения координат: Подходит для бесконтактного анализа топографии

Типичный случай ошибки измерения

При использовании сферического щупа механическая фильтрация может привести к тому, что дно впадины не будет соприкасаться (как показано на рисунке 1), что потенциально приведет к Недооценка потери объёма до 30%. Стандарт рекомендует в первую очередь использовать алмазную иглу.

---

Классификация моделей потери материала

Тип	Характеристики	Доля	Сложность анализа
Тип 1	Площадь контакта расположена в середине конуса, а исходная поверхность сохраняется на обоих концах	Около 65%	Эталонная поверхность определяется относительно легко
Тип 2	Площадь контакта расположена на одном конце конуса, а исходная поверхность сохраняется на одной стороне	Около 30%	Ошибка подгонки эталона велика
Тип 3	Другие нерегулярные паттерны распределения	Около 5%	Требуется анализ 3D-реконструкции

---

Точки реализации и рекомендации

Контроль условий лаборатории

• Поддерживайте температуру 20±2℃
• Образец необходимо хранить при постоянной температуре более 24 часов
• Рекомендуемая относительная влажность воздуха должна быть ≤60%

Стратегия сбора данных

Стандарт подчеркивает ключевое влияние плотности точек измерения на результаты:

• Измерение кругового профиля: рекомендуется ≥1000 точек данных на оборот
• Расстояние между осевыми профилями: минимальное расстояние рассчитывается в соответствии с ISO 4287
• 3D-сканирование: расстояние между точками ≤50 мкм для захвата микронных характеристик

Анализ несоответствия угла конусности

Стандарт уделяет особое внимание разнице в углах конусности головки бедренной кости и стержня бедренной кости (см. рисунок 4) и предлагает использовать метод наименьших квадратов для подгонки исходной конусной поверхности. Типичные допуски промышленного производства должны контролироваться в пределах ±0,05°.

---

Эволюция стандарта и клиническая значимость

По сравнению с версией 2016 года, F3129-24 имеет следующие основные обновления:

1. Добавлены нормативные требования к системам измерения оптических координат
2. Ссылка на метод анализа для нерегулярных моделей износа типа 3
3. Дополнение объяснения влияния обработки биопленки на измерение

Этот стандарт предоставляет количественный инструмент оценки для клинического анализа отказа имплантатов, который особенно полезен для:

• Точного определения источника высвобождения ионов металла
• Проверки оптимизированной конструкции конусных соединений
• Поддержки принятия решений при ревизионной протезной хирургии
