Болт механический с двойным шестигранником и удлиненной головкой под шайбу, вал с жестким допуском AMS5643 (UNS S17400) 140 KSI .5000-20 UNJF-3A

Стандартный №

SAE AS3172B-2024

Дата публикации

2024

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS3172B-2024

сфера применения

Технические характеристики стандарта AS3172B

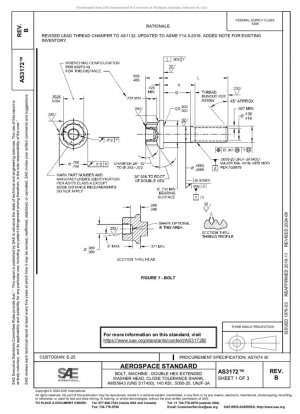

Настоящий стандарт определяет требования к изготовлению болтов с двойной шестигранной головкой и шайбой для использования в авиации. Он изготовлен из сплава AMS5643 (аналогичного UNS S17400) и имеет:

• 140 KSI Минимальная прочность на разрыв
• Хвостовик с жестким допуском
• Спецификация резьбы .5000-20 UNJF-3A

---

Сравнение основных размеров

Номер детали	Длина L (дюймы)	G MIN (дюймы)	K MAX (дюймы)	Вес (фунты/100)
AS3172-03	0,974-0,994	0,088	0,198	8,38
AS3172-45	3,598-3,618	2,712	2,822	22,74
AS3172-68	5,036-5,056	4,150	4,260	30,60

---

Материал и процесс Требования

Сплав AMS5643 должен соответствовать следующим требованиям:

1. Флуоресцентный капиллярный контроль (ASTM E1417 Тип 1 Уровень 2)
2. Шероховатость поверхности ≤125 мкдюйм Ra (ASME B46.1)
3. Переходная зона холоднокатаного выступа (AS7474)

Основные изменения в издании 2024 года:

• Входная фаска резьбы изменена на стандарт AS1132
• Обновлена до системы допусков ASME Y14.5-2018

---

Предложения по внедрению приложения

Критический контроль Баллы:

• Использование неназначенных номеров деталей запрещено (стандарт включает 74 спецификации от 03 до 76)
• В области перехода головка-плечо должны быть полностью устранены следы шлифования
• Существующий инвентарь может продолжать использоваться в соответствии со старой версией стандарта

Типичные сценарии применения:

1. Соединения в высокотемпературных зонах авиационных двигателей
2. Крепление несущих конструкций космических аппаратов
3. Вибрационные среды, требующие конструкции, исключающей ослабление
