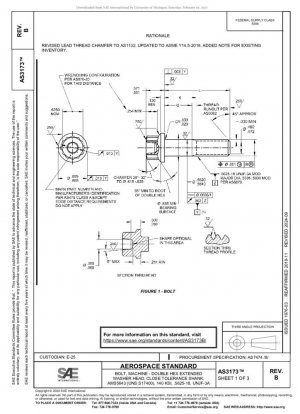

SAE AS3173B-2024
Болт механический с двойным шестигранником и удлиненной головкой под шайбу, вал с жестким допуском AMS5643 (UNS S17400) 140 KSI .5625-18 UNJF-3A
- Стандартный №
- SAE AS3173B-2024
- Дата публикации
- 2024
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AS3173B-2024
- сфера применения
-
Анализ основных параметров стандарта
Ключевые показатели Технические требования Стандарты испытаний Свойства материала AMS5643 (UNS S17400) ASTM E1417 Прочность на разрыв 140 KSI (965 МПа) AS7474 Характеристики резьбы .5625-18 UNJF-3A ASME Y14.5
Подробное описание конструктивных особенностей
Конструкция двойной шестигранной удлиненной головки шайбы, определенная в настоящем стандарте, имеет следующие преимущества:
- Повышенные характеристики предотвращения ослабления: расширенная контактная поверхность шайбы повышает устойчивость в условиях вибрации
- Точное позиционирование сборки: хвостовик с жестким допуском обеспечивает соосность ±0,0005 дюйма
- Оптимизированное распределение напряжений: переходный радиус стержня головки после холодной прокатки исключает следы шлифования
Материал и Требования к процессу
Характеристики сплава AMS5643
Эта дисперсионно-твердеющая нержавеющая сталь может достигать:
Твердость HRC 38-45 Коррозионная стойкость Пройти 48-часовое испытание в соляном тумане Рабочая температура -320°F до +600°F
Ключевые моменты контроля качества
В соответствии с главой 4 стандарта:
- Флуоресцентный капиллярный контроль должен соответствовать типу ASTM E1417 1 Вторичная чувствительность
- Шероховатость поверхностиRa≤125 мкдюйм (3,2 мкм)
- Все фаски кромок0,003–0,015 дюйма
Примечания к обновлению версии
Основные изменения в редакции 2024 года (редакция B):
- Фаска входа резьбы изменена на стандарт AS1132
- Допуски размеров обновлены на ASME Y14.5-2018
- Добавлен пункт об использовании существующего запаса
SAE AS3173B-2024 История
- 2024 SAE AS3173B-2024 Болт механический с двойным шестигранником и удлиненной головкой под шайбу, вал с жестким допуском AMS5643 (UNS S17400) 140 KSI .5625-18 UNJF-3A
- 2018 SAE AS3173A-2018 БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННЕЙ ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, AMS5643 (UNS S17400), 140 KSI, .5625-18, UNJF-3A
- 2018 SAE AS3173-2018 БОЛТ, СТАНОЧНЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННЫМИ ШАЙБАМИ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, AMS 5643, .5625-18, UNJF-3A
- 2013 SAE AS3173A-2013 БОЛТ, МАШИННЫЙ — УДЛИНЕННАЯ ГОЛОВКА С ДВУМЯ ШЕСТИГРАННЕЙ ШАЙБОЙ, ХВОСТОВИК С ЖЕСТКИМ ДОПУСКОМ, AMS5643 (UNS S17400), 140 KSI, .5625-18, UNJF-3A
- 1976 SAE AS3173-1976 Болт, машинный — удлиненная головка с двойной шестигранной шайбой, хвостовик с жестким допуском, AMS 5643, .5625-18 UNJF-3A
- 1949 SAE AS3173-1-1949 AS3173 Корпус стопорного кольца
