GB/T 7308.2-2021

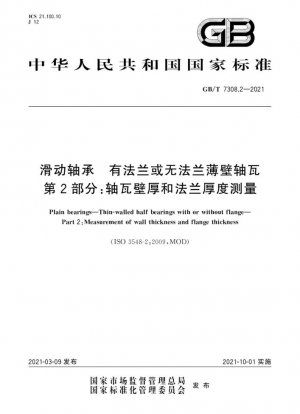

Подшипники скольжения. Тонкостенные полуподшипники с фланцем или без него. Часть 2. Измерение толщины стенки и толщины фланца. (Англоязычная версия)

Стандартный №

GB/T 7308.2-2021

язык

Китайский, Доступно на английском

Дата публикации

2021

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 7308.2-2021

сфера применения

Интерпретация основного содержания стандарта

GB/T7308.2-2021, специализированный стандарт для измерения тонкостенных вкладышей подшипников скольжения, направлен на стандартизацию системы технологий измерения толщины стенки и фланца. Этот стандарт устанавливает комплексную методологию измерений для фланцевых вкладышей с наружным диаметром менее 250 мм и бесфланцевых вкладышей с наружным диаметром менее 500 мм.

---

Ключевые технические различия

Сравнительные размеры	ISO35482:2009	GB/T7308.2-2021
Область применения	Нечеткое разделение типов фланцев	Разделено на фланцевые (≤250 мм)/без фланца (≤500 мм)
Метод измерения	Единая система измерений	Отдельная глава об измерениях фланцевых/без фланцевых соединений
Измерительное оборудование	Пределы неопределенности не указанный	Добавлены требования к пределам классификации Таблицы 6
Содержание приложения	Спецификации маркировки без чертежей	Новое нормативное приложение A

---

Система методов измерения

1. Принцип измерения толщины стенки

Принять принцип радиально-вертикального измерения и получить минимальное значение толщины стенки s₃ посредством одностороннего/двустороннего контактного измерения. В особых случаях необходимо избегать зон помех, таких как масляные отверстия и маркировки. Типичные примеры включают:

• Подшипники дизельных двигателей должны избегать масляной канавки при измерении
• Подшипники высокоскоростных железнодорожных путей требуют отдельной обработки области деформации стальной спинки

2. Классификация методов измерения

Тип метода	Применимые условия	Распределение точек измерения
Измерение по окружности	B1≤15 мм одинарная линия, 15–90 мм двойная линия, >90 мм тройная линия	Осевое расстояние согласно таблице 2/3
Измерение по осевой линии	Предпочтительно для подшипников без фланцев	Для Do≤150 мм используйте метод A/B
Точечное измерение	Для B≤90 мм возьмите 3–6 точек, для B>90 мм взять 15 точек	Угол α2=25°

---

Ключевые моменты внедрения

1. Выбор измерительного оборудования: Сопоставьте радиус измерительной головки с требованиями Таблицы 5 (3±0,2 мм для металлической футеровки, 5±0,2 мм для пластиковой футеровки)
2. Контроль нагрузки: Поддерживайте измерительное давление 0,8–2,5 Н согласно GB/T27939 и возьмите нижний предел для мягких материалов
3. Контроль неопределенности:
   • Do≤80 мм: u_ε≤0,002 мм
   • 150–500 мм: u_ε≤0,004 мм
4. Цикл калибровки: Рекомендуется проверять оборудование каждые 500 измерений или каждые 3 месяца

---

Анализ развития технологий

По сравнению с версией стандарта ISO 2009 года основные достижения этого стандарта отражены в:

• Реконструкция системы измерений: Разделение методов измерения фланцевых/бесфланцевых подшипников для устранения ошибок измерений, вызванных смешанным использованием исходных стандартов
• Количественная оценка точности оборудования: Впервые вводится концепция предела неопределенности измерений для содействия модернизации испытательного оборудования в отрасли
• Улучшение инженерной адаптивности: Спецификации аннотаций к чертежам в Приложении А используются для достижения бесшовной связи между требованиями стандартов и производством рисунки

GB/T 7308.2-2021 Ссылочный документ

• GB/T 27939 Подшипники скольжения. Методы контроля качества и проверка геометрических характеристик и характеристик качества материалов.
• GB/T 7308.1 Подшипники скольжения. Тонкостенные полуподшипники с фланцем или без него. Часть 1. Допуски, конструктивные особенности и методы испытаний.
• ISO 3548-1:2014 Подшипники скольжения. Тонкостенные полуподшипники с фланцем или без него. Часть 1. Допуски, конструктивные особенности и методы испытаний.

GB/T 7308.2-2021 История

• 2021 GB/T 7308.2-2021 Подшипники скольжения. Тонкостенные полуподшипники с фланцем или без него. Часть 2. Измерение толщины стенки и толщины фланца.
