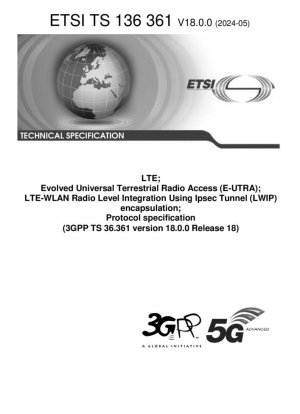

ETSI TS 136 361-2024 LTE; Evolved Universal Terrestrial Radio Access (E-UTRA); Интеграция радиоуровня LTE-WLAN с использованием инкапсуляции туннеля IPsec (LWIP); Спецификация протокола (3GPP TS 36.361 версии 18.0.0 выпуска 18)

Стандартный №: ETSI TS 136 361-2024
Дата публикации: 2024
Разместил: European Telecommunications Standards Institute (ETSI)
Последняя версия: ETSI TS 136 361-2024

сфера применения

Техническая архитектура и история развития протокола LWIPEP

ETSI TS 136 361 V18.0.0 определяет протокол инкапсуляции для интеграции радиоуровня LTE-WLAN с использованием туннелей IPsec (LWIPEP), ключевую техническую спецификацию в 3GPP Release 18. Этот протокол, основанный на протоколе инкапсуляции общей маршрутизации (GRE), устанавливает безопасные туннели IPsec между сетями LTE и WLAN, обеспечивая глубокую конвергенцию технологий беспроводного доступа.

Архитектура протокола и модель сущностей

Подуровень LWIPEP использует многоуровневую архитектуру, состоящую из двух одноранговых сущностей: eNB и UE. На передающей стороне сущность LWIPEP получает блоки данных услуг (SDU) с верхних уровней, формирует соответствующие блоки данных протокола (PDU) и передает их на нижние уровни. На приемном конце выполняется обратный процесс декапсуляции.

Тип сущности

Описание функции

Взаимосвязь интерфейсов

Отправляющая сущность

Инкапсуляция LWIPEP SDU и генерация LWIPEP PDU

Подключение к восходящему уровню IP и нисходящее подключение к туннелю LWIP

Принимающая сущность

Декапсуляция LWIPEP PDU и восстановление LWIPEP SDU доставляется на уровень IP и получает данные туннеля LWIP в нисходящем направлении. Одноранговая сущность устанавливает двунаправленный канал связи между eNB и UE. Данные передаются через туннель LWIP и E-UTRA. LWIPEP предоставляет услуги передачи данных пользовательской плоскости верхним уровням и ожидает, что нижние уровни предоставят соответствующие возможности передачи данных. Основные функции включают передачу данных в плоскости пользователя и идентификацию радиоканала данных (DRB). Процесс передачи данных по восходящему каналу: при получении LWIPEP SDU от верхних уровней объект LWIPEP формирует LWIPEP PDU, как описано в разделе 6.1. Процесс передачи данных по нисходящему каналу: включено ли агрегирование, определяется на основе конфигурации верхнего уровня. Если агрегирование включено, LWIPEP PDU включает поля «Ключ» и «Порядковый номер» и выполняет переупорядочение пакетов в соответствии с RFC 2890. В противном случае он включает только поле «Ключ».

Спецификация формата блока данных протокола

LWIPEP PDU использует формат битовой строки с выравниванием по байтам и состоит из заголовка LWIPEP и LWIPEP SDU. Заголовок LWIPEP основан на формате заголовка GRE, определенном в RFC 2890, и имеет фиксированный размер 8 байтов (включая только поле «Ключ») или 12 байтов (включая поля «Ключ» и «Порядковый номер»).

Тип поля	Длина	Описание функции	Требования к конфигурации
Ключевое поле	4 байта	Нижние 5 бит определяют идентификатор DRB, а старший бит равен 0	Обязательное поле
Порядковый номер	4 байта	Порядковый номер пакета, используемый для переупорядочивания в сценариях агрегации	Требуется, если включена функция агрегации
Поле стандарта GRE	4 байта	Соответствует RFC 2784 и RFC 2890 Спецификация	Установлена в соответствии со стандартными требованиями

Обработка ошибок и надёжность протокола

Когда объект LWIPEP получает PDU LWIPEP, содержащий зарезервированное или недопустимое значение, он должен отбросить полученный PDU для обеспечения стабильности системы. Такая конструкция обеспечивает надёжность протокола при возникновении нестандартных данных и предотвращает влияние ошибочных данных на приложения верхнего уровня.

Развитие технологий и разработка стандартов

С момента своего первого выпуска в 2016 году протокол LWIPEP развивался в нескольких версиях:

Выпуск 13: Начальная версия, основанная на техническом консенсусе, достигнутом на встрече RAN2#93
Выпуск 14: Добавлены разъяснения по функции агрегации LWIP
Выпуски 15-17: Обновления версий, без технических изменений
Выпуск 18: Текущая последняя версия, сохраняющая техническую стабильность

Значение стандартизации и влияние на отрасль

Стандартизация протокола LWIPEP обеспечивает техническую основу для глубокой конвергенции сетей LTE и WLAN и имеет важное значение для отрасли:

Во-первых, она обеспечивает бесшовную интеграцию сотовых и WLAN сетей на уровне радиочастот, предоставляя пользователям превосходное и бесперебойное соединение. Во-вторых, благодаря стандартизированным интерфейсам протокола, она снижает сложность реализации для поставщиков устройств и способствует взаимодействию между устройствами разных производителей. Наконец, она закладывает техническую основу для конвергенции сетей 5G и последующих систем мобильной связи.

Успешная реализация этого протокола будет способствовать развитию мобильных сетей в сторону большей эффективности и интеллектуальности, а также станет важным ориентиром для развития будущей сетевой архитектуры.
