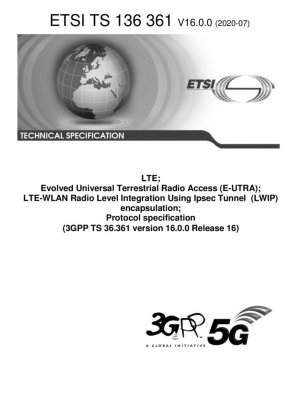

ETSI TS 136 361-2020
LTE; Evolved Universal Terrestrial Radio Access (E-UTRA); Интеграция радиоуровня LTE-WLAN с использованием инкапсуляции туннеля IPsec (LWIP); Спецификация протокола (3GPP TS 36.361 версии 16.0.0 выпуска 16)
- Стандартный №
- ETSI TS 136 361-2020
- Дата публикации
- 2020
- Разместил
- European Telecommunications Standards Institute (ETSI)
- состояние
- 2022-05
- быть заменен
- ETSI TS 136 361-2022
- Последняя версия
- ETSI TS 136 361-2024
- сфера применения
-
Подробный анализ технических спецификаций протокола LWIP
Стандарт ETSI TS 136 361 V16.0.0 определяет спецификацию протокола инкапсуляции для интеграции беспроводного уровня LTE-WLAN с использованием туннелей IPsec (LWIP). Являясь важным компонентом 3GPP Release 16, этот протокол знаменует собой ключевой шаг на пути к конвергенции мобильных сетей связи в сторону гетерогенных сетей.
Архитектура протокола и основные компоненты
Протокол инкапсуляции LWIP (LWIPEP) играет решающую роль в архитектуре интеграции LTE и WLAN.
Архитектура протокола и основные компоненты
Протокол инкапсуляции LWIP (LWIPEP) играет решающую роль в архитектуре интеграции LTE и WLAN.
Протокольный компонент развертывается на обоих концах eNB (усовершенствованный узел B) и UE (пользовательское оборудование), образуя симметричный коммуникационный одноранговый компонент.
Протокол использует многоуровневую архитектуру. Подуровень LWIPEP расположен между уровнем IP и транспортным уровнем нижнего уровня и взаимодействует с соседними уровнями через обслуживающую точку доступа (SAP). Такая конструкция обеспечивает гибкость реализации протокола, сохраняя при этом совместимость с существующей архитектурой LTE.Тип компонента Функциональное описание Место развертывания Интерфейс взаимодействия Компонент отправителя Ответственный за инкапсуляцию LWIPEP SDU eNB/UE Интерфейс IP верхнего уровня Компонент получателя Ответственный за декапсуляцию LWIPEP PDU Управляющая сущность RRC Настройка параметров LWIPEP Сетевая сторона Плоскость управления Подробное объяснение формата блока данных протокола
Блок данных LWIPEP использует стандартный формат заголовка GRE (Generic Routing Encapsulation), основанный на спецификациях IETF RFC 2784 и RFC 2890. Структура блока распределения данных (PDU) тщательно разработана для минимизации накладных расходов протокола при обеспечении функциональной целостности.
Тип поля Длина (байты) Описание функции Спецификация значения Базовый заголовок GRE 4 Поля стандартного протокола GRE Соответствует RFC 2784 Ключевое поле 4 Несет идентификатор DRB Младшие 5 бит — идентификатор DRB Поле порядкового номера 4 (необязательно) Сортировка пакетов и Агрегация Соответствует RFC 2890 Конструкция ключевого поля отражает оригинальность протокола: 5 младших битов (LSB) используются для передачи идентификатора носителя данных (DRB), а оставшиеся старшие биты дополняются нулями. Этот метод кодирования обеспечивает уникальность идентификатора DRB, одновременно резервируя место для будущего функционального расширения.
Анализ потока передачи данных
Передача данных восходящего канала
Когда сущность LWIPEP получает блок служебных данных (SDU) от верхнего уровня, она формирует блок протокольных данных (PDU) в соответствии с форматом, указанным в разделе 6.1. Отправляющая сторона отвечает за добавление заголовка LWIPEP, включая необходимые поля GRE и информацию об идентификаторе DRB.
Передача данных в нисходящем канале
Принимающая сторона решает, включать ли функцию агрегации, на основе конфигурации RRC.
При включении агрегации сторона должна:
- разобрать полный заголовок GRE, содержащий поля ключа и порядкового номера
- переупорядочить полученные пакеты в соответствии с порядковым номером, указанным в RFC 2890
- обеспечить доставку данных протоколу верхнего уровня в правильном порядке
Такая конструкция позволяет протоколу LWIP поддерживать упорядоченную передачу пакетов, обеспечивая гарантию качества для сервисов реального времени.
Механизм обработки ошибок протокола
Спецификация протокола четко определяет процесс обработки исключений. Когда сущность LWIPEP получает PDU, содержащий зарезервированное или недопустимое значение, она применяет консервативную стратегию безопасности — напрямую отбрасывает некорректный пакет. Этот простой и эффективный метод обработки позволяет избежать сложности состояний протокола и повышает стабильность системы.
Философия проектирования механизма обработки ошибок отражает лучшие практики в разработке коммуникационных протоколов: максимальное упрощение сложности реализации при обеспечении функциональной корректности.
Этот проектный выбор особенно важен для протоколов, которые должны работать на мобильных устройствах с ограниченными ресурсами.
<
Технологическая эволюция и разработка стандартов
Как видно из истории изменений, протокол LWIP претерпел множество технических итераций:
Версия Время выпуска Основные технические улучшения Стандартный выпуск Первоначальная версия Февраль 2016 Базовая структура протокола TS 00.001 v1.0.013.x Серия 2016-2017 Улучшенная функциональность агрегации LWIP Многочисленные технические изменения 15.0.0 Июль 2018 Обновлено до версии 15 Без изменений в техническом содержании 16.0.0 Июль 2020 Обновлено до версии 16 Текущая последняя версия Путь технической эволюции демонстрирует зрелость и перспективность дизайна протокола. Начиная с базовых функций инкапсуляции и заканчивая поддержкой агрегации, добавленной в последующих версиях, функциональность протокола постоянно улучшалась при сохранении хорошей обратной совместимости.
Рекомендации по внедрению и лучшие практики
Соображения по развертыванию сети
При фактическом развертывании сети рекомендуется стратегия поэтапного развертывания. Сначала проведите пилотное тестирование функции LWIP в зонах с высокой плотностью трафика, чтобы проверить производительность протокола, прежде чем постепенно расширять зону покрытия. Ключевые моменты, которые следует учитывать при развертывании, включают:
- Совместимость терминалов: Убедитесь, что устройства UE поддерживают стек протоколов LWIP
- Конфигурация сети: Правильно настройте параметры LWIPEP на стороне eNB
- Политика безопасности: Координируйте совместную работу туннелей IPsec и инкапсуляции LWIP
Рекомендации по оптимизации производительности
Для максимального повышения производительности протокола LWIP рекомендуется:
- Включить агрегацию данных в перегруженных сценариях для повышения эффективности передачи
- Правильно настроить коммутаторы сопоставления DRBСистема, оптимизировать использование ресурсов
- Мониторинг использования серийных номеров во избежание исчерпания пространства серийных номеров
Методы тестирования и проверки
После внедрения протокола требуется всестороннее тестирование и проверка. В том числе:
- Базовое функциональное тестирование: проверка корректности процесса инкапсуляции и декапсуляции
- Тестирование производительности: оценка влияния накладных расходов протокола на производительность системы
- Тестирование совместимости: обеспечение совместимости между устройствами разных производителей
- Тестирование нештатных ситуаций: проверка надежности механизма обработки ошибок
Техническое влияние и значение для отрасли
Стандартизация протокола LWIP оказала глубокое влияние на индустрию мобильной связи.
Благодаря глубокой интеграции LTE и WLAN на беспроводном уровне операторы могут:- полностью использовать нелицензированные спектральные ресурсы для повышения пропускной способности сети
- обеспечить более стабильное взаимодействие с пользователем и бесперебойную передачу данных между сетями
- снизить стоимость передачи бита и повысить эффективность работы
Этот протокол закладывает важную основу для развития 5G и последующих технологий мобильной связи, а его концепции проектирования и технические решения получили дальнейшее развитие. Разработанный в последующих стандартах интеграции 5G-WLAN.
Как одна из ключевых технологий 3GPP Release 16, протокол инкапсуляции LWIP представляет собой важную веху в развитии мобильных сетей связи в направлении интеллектуальности и конвергенции. Его оригинальная техническая спецификация и лучшие практики инженерной реализации служат ценным ориентиром для работы по стандартизации аналогичных технологий в будущем.
