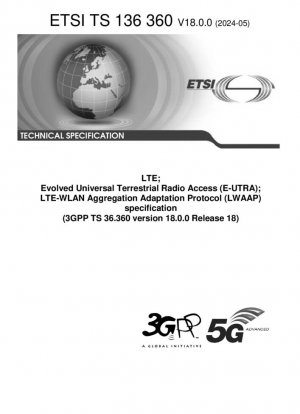

ETSI TS 136 360-2024
LTE; Evolved Universal Terrestrial Radio Access (E-UTRA); спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (3GPP TS 36.360 версия 18.0.0 выпуск 18)
- Стандартный №
- ETSI TS 136 360-2024
- Дата публикации
- 2024
- Разместил
- European Telecommunications Standards Institute (ETSI)
- Последняя версия
- ETSI TS 136 360-2024
- сфера применения
-
Обзор технических спецификаций протокола LWAAP
Стандарт ETSI TS 136 360 V18.0.0 определяет технические спецификации протокола LWAAP (LTE-WLAN Aggregation Adaptation Protocol). Этот стандарт, являющийся ключевым компонентом 3GPP Release 18, был официально выпущен в мае 2024 года. LWAAP направлен на достижение глубокой конвергенции технологий LTE и WLAN, повышение пропускной способности сети и улучшение пользовательского опыта за счет интеллектуальной агрегации.
Архитектура протокола и функциональные сущности
Подуровень LWAAP, расположенный ниже уровня PDCP, в первую очередь отвечает за адаптацию и передачу данных пользовательского уровня. Архитектура протокола включает следующие основные сущности:
Тип сущности Расположение Основная функция Взаимосвязь интерфейса Сущность LWAAP на стороне eNB Сторона базовой станции Инкапсуляция данных нисходящего канала, декапсуляция данных восходящего канала Взаимодействие с уровнем PDCP и передача через WLAN Сущность LWAAP на стороне UE Сторона пользовательского оборудования Инкапсуляция данных восходящего канала, декапсуляция данных нисходящего канала Взаимодействие с уровнем PDCP и прием через WLAN
Функция сервиса и механизм обработки данных
Протокол LWAAP предоставляет ключевые сервисы, включая передачу данных в плоскости пользователя, идентификацию канала LWA и управление обработкой данных. Протокол использует поле идентификатора DRB для точной идентификации радиоканала, к которому относятся данные, обеспечивая точную и надежную передачу данных.Процесс передачи данных по нисходящей линии связи
Когда объект LWAAP на стороне UE получает PDU данных LWAAP с нижнего уровня, он выполняет следующий стандартизированный поток обработки:
Этапы обработки Содержимое операции Обработка исключений Шаг 1 Анализ поля идентификатора DRB в заголовке LWAAP Отбрасывание PDU, если идентификатор DRB недействителен Шаг 2 Проверка состояния включения передачи DL носителя LWA Отбрасывание PDU, если нет включен Шаг 3 Удаление заголовка LWAAP и повторная сборка LWAAP PDU отбрасывается, если произошла ошибка формата Шаг 4 Доставка повторно собранного SDU на верхний уровень PDCP Механизм повторной передачи в случае сбоя передачи
Спецификация формата блока данных протокола
PDU данных LWAAP использует фиксированную 8-битную структуру заголовка, за которой следует поле данных переменной длины. Формат заголовка содержит следующие поля:
Имя поля Позиция бита Размер поля Описание функции Спецификация значения R (зарезервированный бит) Биты 0-2 3 бита Зарезервировано для расширения протокола Должно быть установлено в "0" ID DRB Биты 3-7 5 бит Идентификатор радиоканала передачи данных Настроенное значение идентификатора DRB RRC Механизм обработки исключений протокола
Стандарт чётко определяет принципы обработки неизвестных, непредвиденных и ошибочных данных протокола: когда объект LWAAP получает PDU, содержащий зарезервированное или недопустимое значение, он должен отбросить этот PDU. Этот лаконичный и эффективный механизм обработки исключений обеспечивает надёжность и стабильность протокола.
История развития технологий и стандарта
С момента своего первого предложения в феврале 2016 года протокол LWAAP претерпел несколько итеративных изменений:
Номер версии Время выпуска Выпуск 3GPP Основные технические изменения v13.0.0 2016-03 Выпуск 13 Начальная версия, основные функции LWA v13.1.0 2017-03 Выпуск 13 Внедрение улучшенного LWA (eLWA) v15.0.0 2018-07 Выпуск 15 Расширенная совместимость с 5G NR v18.0.0 2024-05 Выпуск 18 Последняя стабильная версия, зрелая технология
Рекомендации по внедрению и передовой опыт
На основе анализа стандартного содержимого следующие рекомендации по внедрению Предлагается:
Рекомендации по развертыванию сети
При фактическом развертывании сети рекомендуется использовать поэтапную стратегию внедрения: сначала развернуть функцию LWA в хот-спотах, а затем class=instrument>DRB ID точно управлять потоками данных и постепенно расширять покрытие. Особое внимание следует уделить скоординированной настройке точек доступа WLAN и базовых станций LTE.
Вопросы совместимости устройств
Терминальные устройства должны поддерживать стек протоколов LWAAP и гарантировать, что они могут правильно анализировать 5-битное поле DRB ID. Базовые станции должны иметь возможность динамически настраивать каналы LWA, интеллектуально включая или отключая передачу данных LWA в зависимости от нагрузки на сеть.
Стратегия оптимизации производительности
Благодаря усовершенствованным стратегиям распределения DRB ID можно добиться дифференцированного качества обслуживания для различных типов услуг. Сервисам с высокими требованиями к передаче данных в режиме реального времени рекомендуется назначать независимые идентификаторы DRB для обеспечения приоритета передачи.
Значение стандартизации и перспективы
Выпуск стандарта ETSI TS 136 360 V18.0.0 знаменует собой зрелость и стандартизацию технологии агрегации LTE-WLAN. Этот протокол обеспечивает ключевую техническую основу для конвергенции нескольких сетей и, как ожидается, будет играть более важную роль в сетях 5G-Advanced и 6G в будущем. С развитием Интернета вещей и периферийных вычислений концепция облегченной архитектуры протокола LWAAP обеспечит техническую поддержку для большего числа вертикальных отраслевых приложений.
Локальный формат заголовка протокола и эффективный механизм обработки исключений, определенные в стандарте, демонстрируют глубокий опыт организации по стандартизации 3GPP в разработке протоколов. Такая архитектура не только обеспечивает прямую совместимость протокола, но и оставляет широкие возможности для расширения в целях дальнейшего технологического развития.
ETSI TS 136 360-2024 История
- 2024 ETSI TS 136 360-2024 LTE; Evolved Universal Terrestrial Radio Access (E-UTRA); спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (3GPP TS 36.360 версия 18.0.0 выпуск 18)
- 2022 ETSI TS 136 360-2022 LTE; Evolved Universal Terrestrial Radio Access (E-UTRA); спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (3GPP TS 36.360 версия 17.0.0 выпуск 17)
- 2020 ETSI TS 136 360:2020 ЛТЕ; Развитый универсальный наземный радиодоступ (E-UTRA); Спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (3GPP TS 36.360, версия 16.0.0, выпуск 16)
- 2018 ETSI TS 136 360-2018 LTE; Evolved Universal Terrestrial Radio Access (E-UTRA); спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (3GPP TS 36.360 версия 15.0.0 выпуск 15)
- 2017 ETSI TS 136 360-2017 ЛТЕ; Развитый универсальный наземный радиодоступ (E-UTRA); Спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (V14.0.0; 3GPP TS 36.360, версия 14.0.0, выпуск 14)
- 2016 ETSI TS 136 360-2016 ЛТЕ; Развитый универсальный наземный радиодоступ (E-UTRA); Спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (V13.0.0; 3GPP TS 36.360, версия 13.0.0, выпуск 13)
