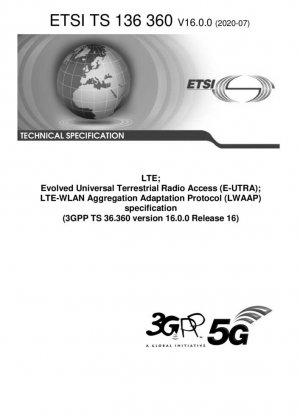

ETSI TS 136 360-2020 LTE; Evolved Universal Terrestrial Radio Access (E-UTRA); спецификация протокола адаптации агрегации LTE-WLAN (LWAAP) (3GPP TS 36.360 версия 16.0.0 выпуск 16)

Стандартный №: ETSI TS 136 360-2020
Дата публикации: 2020
Разместил: European Telecommunications Standards Institute (ETSI)
состояние: быть заменен 2022-05
быть заменен: ETSI TS 136 360-2022
Последняя версия: ETSI TS 136 360-2024

сфера применения

Подробный анализ технических характеристик протокола LWAAP

История и технологическая эволюция разработки стандарта

Протокол применимости конвергенции LTE-WLAN (LWAAP), ключевая технология, представленная в 3GPP Release 13, знаменует собой важную веху в конвергенции мобильных сетей связи в гетерогенные сети. С взрывным ростом мобильного трафика данных традиционные сети LTE сталкиваются с такими проблемами, как ограниченные спектральные ресурсы и недостаточная пропускная способность сети. Протокол LWAAP интеллектуально объединяет надежность сетей LTE с преимуществами высокой пропускной способности сетей WLAN, обеспечивая пользователям бесперебойный беспроводной доступ.

С точки зрения технологической эволюции, протокол LWAAP прошел процесс усовершенствования от первоначального Release 13 до Release 16. Каждая версия была оптимизирована для решения проблем, возникающих в реальных условиях эксплуатации, в частности, был достигнут значительный прогресс в эффективности протокола, управлении ресурсами и совместимости. Хотя в версии 16 не было внесено существенных изменений в основные технологии, усовершенствование процесса стандартизации заложило прочную основу для последующей технологической эволюции.

Архитектура протокола и функциональные характеристики

Протокол LWAAP находится на определенном уровне стека протоколов, в основном выполняя ключевые функции адаптации данных и идентификации носителя. Согласно определению стандарта, функции подуровня LWAAP реализуются сущностями LWAAP, при этом одноранговые сущности настроены как на стороне eNB, так и на стороне UE.

Эта архитектурная схема обеспечивает двунаправленную и согласованную передачу данных.

В своей реализации LWAAP-соединение, благодаря совместной работе eNB и UE, выполняет весь процесс получения LWAAP SDU от PDCP верхнего уровня, формирования соответствующего LWAAP PDU и его передачи партнеру через WLAN. Такая конструкция обеспечивает бесперебойную передачу и согласованность данных между различными технологиями беспроводного доступа.

Подробное объяснение процесса передачи данных

Протокол LWAAP определяет полный процесс передачи данных, включая нисходящее (DL) и восходящее (UL) направления. При передаче данных в нисходящем канале, сущность LWAAP на стороне UE идентифицирует целевую сущность верхнего уровня на основе идентификатора DRB в заголовке LWAAP, собирает LWAAP SDU и передает его на верхний уровень, когда включена пересылка данных. Передача данных в восходящем канале происходит в обратном порядке: сущность LWAAP на стороне UE получает LWAAP SDU от верхнего уровня, формирует LWAAP data PDU, добавляя заголовок LWAAP, а затем передает его на нижний уровень для передачи. Такая симметричная конструкция упрощает сложность реализации протокола и повышает надежность и ремонтопригодность системы.

Анализ практического применения

В типичных сценариях коммерческого развертывания операторы могут эффективно использовать существующие ресурсы точек доступа WLAN и повысить общую пропускную способность сети за счет внедрения протокола LWAAP. Например, в условиях высокой плотности пользователей, таких как крупные торговые центры или стадионы, сеть LTE отвечает за обеспечение базового покрытия и управление мобильностью, в то время как сеть WLAN выполняет задачу разгрузки больших объемов трафика данных.

Такая архитектура не только снижает затраты операторов на построение сети, но и обеспечивает пользователям превосходное качество связи. Данные реальных испытаний показывают, что с технологией LWAAP пиковая скорость загрузки данных пользователями может быть увеличена на 30–50%, а задержка сети значительно снижается.

Спецификация формата блока данных протокола

Блок данных LWAAP имеет упрощенную конструкцию заголовка, содержащую только 1-байтовый заголовок и поля данных переменной длины. Заголовок состоит из трех зарезервированных битов (R) и 5-битного поля идентификатора DRB.

Эта конструкция обеспечивает как **расширение** протокола, так и минимизацию накладных расходов протокола.

Функциональные модули	Технические характеристики	Механизм реализации	Показатели производительности
Передача данных	Пересылка данных пользовательского уровня	Преобразование PDU/SDU	Низкая задержка, высокая пропускная способность
Идентификация носителя	Сопоставление идентификаторов DRB	5-битное поле идентификатора	Поддерживает 32 носителя
Управление данными	Механизм включения/отключения	Управление конфигурацией RRC	Динамическое управление ресурсами

Этот лаконичный формат PDU отражает принцип **эффективности** протокола LWAAP. Обеспечивая необходимые функции, он минимизирует накладные расходы на обработку протокола, что особенно важно для сценариев беспроводной связи с высокими требованиями к реальному времени. Стандарт четко определяет механизм обработки неизвестных, непредсказуемых и ошибочных данных протокола. Когда сущность LWAAP получает PDU, содержащий зарезервированные или недопустимые значения, она должна использовать стратегию **тихого отбрасывания**, чтобы избежать распространения ошибок и обеспечить стабильность системы. Этот механизм обработки ошибок, хотя и простой, очень эффективен. В реальных сетевых средах ошибки и потери пакетов являются обычным явлением из-за ненадежности беспроводных каналов. Надежная конструкция протокола LWAAP гарантирует, что система может продолжать нормально работать даже при наличии отклонений в некоторых данных.
