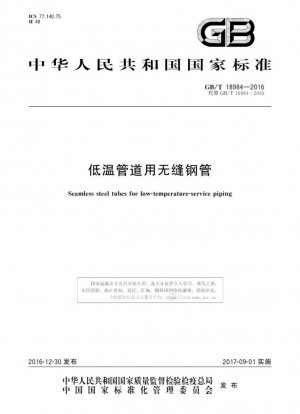

GB/T 18984-2016
Бесшовные стальные трубы для трубопроводов, работающих при низких температурах. (Англоязычная версия)

Стандартный №

GB/T 18984-2016

язык

Китайский, Доступно на английском

Дата публикации

2016

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 18984-2016

заменять

GB/T 18984-2003

сфера применения

Обзор стандарта GB/T 18984-2016

GB/T 18984-2016 — китайский национальный стандарт, заменяющий предыдущий GB/T 18984-2003. Он в первую очередь определяет технические требования, методы испытаний и правила контроля для бесшовных стальных труб для низкотемпературных трубопроводов. Этот стандарт применяется к низкотемпературным средам в диапазоне температур от -45°C до -196°C и используется для трубопроводов сосудов высокого давления и теплообменников.

Область применения и классификация

Настоящий стандарт распространяется на:

• -45℃~-196℃ трубопроводы сосудов низкого давления
• Трубопроводы низкотемпературных теплообменников
• Изготовление и приемка бесшовных стальных труб

Толкование основных технических требований

Проект	Конкретное содержание
Требования к химическому составу	Содержание углерода, марганца, кремния и других элементов в различных марках (таких как 16MnDG, 09Mn2VDG) строго ограничено для обеспечения низкотемпературных характеристик.
Технологический процесс	Производство осуществляется с использованием электродуговой печи + наружное рафинирование или кислородно-конверторного + вакуумное рафинирование с последующей горячей прокаткой (раскаткой) или холодным волочением (прокаткой).
Состояние поставки	За исключением 06Н9ДГ, все остальные стали поставляются в нормализованном, нормализованном с отпуском или закаленном с отпуском состоянии.
Механические свойства	Минимальная прочность на разрыв 450 МПа и низкотемпературная энергия удара, соответствующая определенным показателям (например, -45°С для 16ГнДГ и -70°С для 09Гн2ВДГ).

Методы контроля и испытаний

Стандарт подробно определяет различные требования к испытаниям:

• Анализ химического состава: Отбор проб проводится в соответствии с GB/T20066, для арбитража используется анализ мокрого состояния.
• Испытание на растяжение: Модель образца выбирается на основе размера стальной трубы, чтобы гарантировать соответствие прочности и пластичности материала стандартам.
• Испытание на удар: Поглощение энергии удара V-образным надрезом испытывается при низких температурах, чтобы гарантировать низкотемпературную вязкость.
• Гидравлическое испытание или неразрушающий контроль: Испытывается сопротивление давлению каждой стальной трубы. Альтернативные методы включают ультразвуковую, вихретоковую и магнитную дефектоскопию.

Предпосылки разработки стандарта и технологическое развитие

По сравнению с GB/T18984-2003, новый стандарт в основном улучшается в следующих аспектах:

• Обновленные нормативные ссылки:Добавлены новейшие стандарты методов испытаний.
• Оптимизированное отклонение размеров стальных труб:Более точный диапазон допусков для удовлетворения более высоких требований к точности.
• Расширение класса:Добавлены новые высокопроизводительные марки стали, такие как 06Ni9DG.
• Улучшенные требования к процессу:Более строгие процессы плавки и термообработки для обеспечения стабильности материала.

Рекомендации по внедрению

Выберите правильную марку: Выберите соответствующую марку стали в соответствии с конкретными условиями эксплуатации (такими как температура и давление) (например, 16MnDG подходит для -45 °C, 09Mn2VDG подходит для -70 °C, а 06Ni9DG используется в средах со сверхнизкими температурами).

Строгий процесс контроля: Убедитесь, что каждая партия стальных труб проходит проверку химического состава, механических свойств и неразрушающий контроль, чтобы предотвратить попадание некачественной продукции в ссылку использования.

Оптимизируйте контракты на закупку: Уточните технические требования (такие как допуски размеров, статус поставки и т. д.) при размещении заказа и согласуйте критерии приемки с поставщиком.

GB/T 18984-2016 Ссылочный документ

• GB/T 1979 Оценка дефектов структуры низкого увеличения в конструкционной стали: метод кислотного травления и метод ультразвукового контроля*， 2025-08-29 Обновление
• GB/T 2102 Приемка, упаковка, маркировка и сертификация качества стальной трубной продукции*， 2022-10-14 Обновление
• GB/T 222 Сталь и сплавы - Допустимые отклонения химического состава готовых изделий*， 2025-08-29 Обновление
• GB/T 223.14 Методы химического анализа железа, стали и сплавов. Экстракционный фотометрический метод N-бензой-N-фенилгидроксиламина для определения содержания ванадия.
• GB/T 223.16 Методы химического анализа железа, стали и сплавов. Фотометрический метод хромотроповой кислоты для определения содержания титана.
• GB/T 223.25 Методы химического анализа железа, стали и сплавов. Диметилглиоксимный гравиметрический метод определения содержания никеля.
• GB/T 223.26 Железо, сталь и сплавы. Определение содержания молибдена. Тиоцианатный спектрофотометрический метод.
• GB/T 223.40 Железо, сталь и сплавы. Определение содержания ниобия спектрофотометрическим методом сульфохлорфенола S.
• GB/T 223.5 Сталь и железо.Определение содержания кислоторастворимого кремния и общего кремния.Восстановленный молибдосиликатный спектрофотометрический метод.
• GB/T 223.59 Железо, сталь и сплавы. Определение содержания фосфора. Спектрофотометрический метод фосфомолибдата висмута синего и спектрофотометрический метод фосфомолибдата сурьмы синего.
• GB/T 223.63 Железо, сталь и сплавы. Определение содержания марганца. Спектрофотометрический метод периодата натрия (калия).*， 2022-07-11 Обновление
• GB/T 223.68 Методы химического анализа железа, стали и сплавов. Метод титрования йодата калия после сжигания в трубчатой печи для определения содержания серы.
• GB/T 223.69 Железо, сталь и сплавы.Определение содержания углерода.Газообъемный метод после сжигания в трубчатой печи.
• GB/T 223.9 Железо, сталь и сплавы. Определение содержания алюминия. Фотометрический метод хромазурола S.
• GB/T 226 Метод определения макроструктуры и дефектов стали травлением
• GB/T 228.1 Металлические материалы. Испытание на растяжение. Часть 1. Метод испытания при комнатной температуре.*， 2021-12-31 Обновление
• GB/T 229 Металлические материалы — метод испытания на удар маятником Шарпи.*， 2020-09-29 Обновление
• GB/T 241 Гидравлический метод испытания металлических материалов - Трубы*， 2025-06-30 Обновление
• GB/T 242 Металлические материалы.Трубка.Испытание на дрейф
• GB/T 244 Металлический материал — Трубка — Метод испытания на изгиб*， 2020-06-02 Обновление
• GB/T 246 Металлические материалы — Трубка — Испытание на сплющивание*， 2017-07-12 Обновление
• GB/T 2975 Сталь и стальная продукция. Размещение и подготовка образцов и образцов к механическим испытаниям.*， 2018-05-14 Обновление
• GB/T 4336 Определение содержания мультиэлементов в углеродистых, средне- и низколегированных сталях. Атомно-эмиссионная спектрометрия искрового разряда (традиционный метод). Изменение № 1.
• GB/T 5777-2008 Метод ультразвукового контроля бесшовных стальных труб.

GB/T 18984-2016 История

• 2016 GB/T 18984-2016 Бесшовные стальные трубы для трубопроводов, работающих при низких температурах.
• 2003 GB/T 18984-2003 Бесшовные стальные трубы для трубопроводов, работающих при низких температурах.
