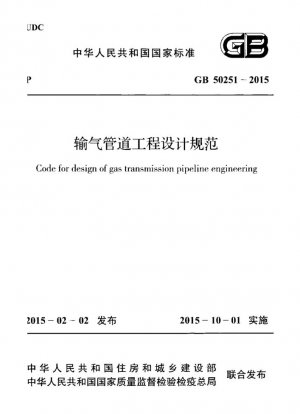

GB 50251-2015
Правила проектирования газотранспортных трубопроводов (Англоязычная версия)

Стандартный №

GB 50251-2015

язык

Китайский, Доступно на английском

Дата публикации

2015

Разместил

Ministry of Housing and Urban-Rural Development of the People's Replublic of China

Последняя версия

GB 50251-2015

заменять

GB 50251-2003

сфера применения

Предыстория пересмотра кодекса и технологического развития

GB 50251-2015, как новый кодекс, заменяющий версию 2003 года, в основном нацелен на потребности быстрого развития газовой промышленности моей страны и фокусируется на решении следующих технических проблем:

Размеры пересмотра	Издание 2003 г.	Издание 2015 г.
Структура глав	Объединены разделы «Мониторинг и планирование систем»	Разделен на разделы «Автоматическое управление приборами» и «Связь»
Проектирование безопасности	Общие положения Требования	Новое Приложение J «Классификация взрывоопасных зон» и Приложение K «Особые требования к испытанию давлением воды»
Применение материала	Обычный расчетный коэффициент	Введение расчетного коэффициента прочности 0,8 (класс I и зоны класса I)

---

Анализ основных расчетных параметров

1. Система коэффициентов прочности

Спецификация инновационно устанавливает соответствующую связь между пятиуровневой региональной классификацией и коэффициентом прочности:

• Класс I и районы класса I: 0,8 (специальное значение для необитаемых районов)
• Районы класса III: 0,5 (населенные районы с более чем 100 домохозяйствами)
• Пересечение специальных участков: участок пересечения автомагистрали равномерно подчиняется коэффициенту 0,6

в районах класса IV необходимо принять коэффициент прочности 0,4 и добавить к расчету толщины стенки запас прочности 25%.

---

2. Ключевые формулы для расчетов процесса

Гидравлические расчеты используют модель, основанную на сценарии:

Топографические условия	Формула расчета	Точки применения
Δh≤200м	Основная формула расхода	Игнорировать влияние разницы высот
Сложный рельеф	Формула коррекции, содержащая коэффициент α	Перепад высот необходимо рассчитывать по секциям

---

Особые требования к обеспечению безопасности

Проектирование системы сброса

Обязательные положения 3.4.3-3.4.4 предусматривают трехуровневую стратегию регулирования давления:

1. P≤1,8 МПа: фиксированное давление = рабочее давление + 0,18 МПа
2. 7,5 МПа≥P>1,8 МПа: 1,1 рабочего давления
3. P>7,5 МПа: 1,05 рабочего давления

Уставка предохранительного клапана на выходе компрессорной станции 10 МПа = 10×1,05=10,5 МПа, а диаметр выпускного трубопровода должен соответствовать требованию снижения давления на 50% за 15 минут.

---

Рекомендации по внедрению

Проектирование параллельных трубопроводов

В спецификацию добавлена новая глава 4.4 для уточнения контроля расстояния:

• Обычное расстояние ≤ 50 м
• На участке пересечения необходимо соблюдать свободное расстояние, равное трем диаметрам трубы
• При совместном использовании системы катодной защиты требуются расчеты выравнивания потенциалов

Для обеспечения совместного мониторинга безопасности параллельных трубопроводов рекомендуется использовать технологию распределенного оптоволоконного мониторинга.
