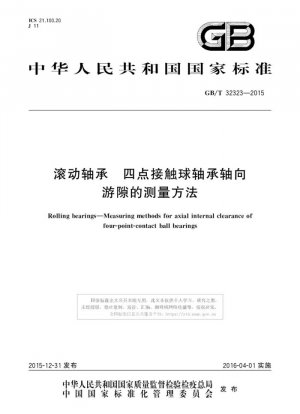

GB/T 32323-2015
Подшипники качения. Методы измерения осевого внутреннего зазора шарикоподшипников с четырехточечным контактом. (Англоязычная версия)
- Стандартный №
- GB/T 32323-2015
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2015
- Разместил
- General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China
- Последняя версия
- GB/T 32323-2015
- сфера применения
-
Профессиональный опыт и значение
Подшипники качения являются важными компонентами в современных машинах, и их производительность напрямую влияет на срок службы оборудования и эффективность работы. Стандарт GB/T32323-2015 определяет подробные методы измерения осевого зазора шарикоподшипников с четырехточечным контактом, обеспечивая важную техническую основу для обеспечения качества подшипников и повышения надежности оборудования.
История стандарта
Поскольку машины развиваются в сторону более высокой точности и более высоких скоростей, требования к качеству подшипников качения растут. Шарикоподшипники с четырехточечным контактом широко используются в аэрокосмической, автомобильной и других областях благодаря своей высокой грузоподъемности и превосходной жесткости. Однако технология измерения их осевого зазора относительно сложна и различается у разных производителей. Для унификации отраслевых стандартов был разработан стандарт GB/T32323-2015.
Анализ технического развития
Исторически измерение зазора подшипника развивалось от эмпирических методов к стандартизации, а также от единого метода к более разнообразному набору методов. Вначале основным методом был ручной труд, что приводило к большим погрешностям и низкой эффективности. С развитием науки и техники современные методы измерений, включающие передовые датчики и технологии обработки данных, значительно повысили точность и надежность измерений.
Сравнение стандартных рамок
Размеры GB/T32323-2015 Соответствующие пункты международного стандарта ISO Статус отрасли Область применения Измерение осевого зазора шарикоподшипников с четырехточечным контактом Охватывает общие требования к измерениям для подшипников качения Некоторые компании используют нестандартные методы Методы измерений Инструментальные методы измерений и простые методы измерений Комбинация динамических и статические измерения Значительные технические различия Требования к приборам Соответствует стандартам GB/T4199 и JJG626 Использует высокоточные датчики Низкая степень стандартизации оборудования Профессиональная терминология и примеры практического применения
Осевой зазор: Это относится к максимальному относительному осевому перемещению внутреннего и наружного колец подшипника в условиях отсутствия нагрузки. Например, в системе рулевого управления автомобиля чрезмерный осевой зазор может вызвать вибрацию рулевого колеса, в то время как недостаточный осевой зазор может вызвать механические помехи.
Динамическое измерение: датчики используются для сбора данных об изменениях зазора подшипника в реальном времени во время вращения, что делает его пригодным для онлайн-тестирования высокоточного оборудования. Известный производитель подшипников успешно применил технологию динамических измерений на своей производственной линии, значительно улучшив качество продукции.
Подробная интерпретация
1. Подготовка перед измерением
Согласно требованиям стандарта, перед измерением подшипник должен быть тщательно очищен от смазки и ингибитора ржавчины и смазан маловязкой смазкой. Для герметичных подшипников измерения следует выполнять до герметизации, чтобы предотвратить влияние внешних загрязнений на результаты.
2. Технические требования к измерительным приборам
Конструкция и использование измерительного прибора должны соответствовать определению осевого зазора подшипника в GB / T4199, а его технические параметры должны соответствовать JJG626 или другим соответствующим нормативным актам. Например, погрешность точности индикатора не должна превышать 0,5% от полного диапазона шкалы.
3. Метод измерения
Инструментальный метод измерения: Применимо к шарикоподшипникам с четырехточечным контактом с номинальным внутренним диаметром d ≤ 260 мм. При осевой фиксации наружного или внутреннего кольца приложите измерительную нагрузку, указанную в таблице 1, к другому кольцу и считайте значение зазора на индикаторе.
Простой метод измерения: Вручную приложите давление через опору и нажимную пластину, чтобы измерить значения зазора в трех различных положениях и вычислить их среднее арифметическое. Этот метод подходит для мелкосерийного производства или быстрых испытаний на месте.
Рекомендации по внедрению
1. Компаниям рекомендуется отдавать приоритет методам измерения с помощью приборов, чтобы гарантировать точность и согласованность результатов измерений.
2. Для мелкосерийного производства или обслуживания простой метод измерения является экономичным и осуществимым вариантом.
3. Регулярно калибруйте измерительные приборы, чтобы убедиться, что они соответствуют стандартным требованиям.
4. Углубляйте понимание операторами принципов измерения и технических требований во время обучения.
GB/T 32323-2015 Ссылочный документ
- GB/T 4199 Подшипники качения. Допуски. Определения.
- JJG 626 Правила поверки средства измерения осевого зазора шарикоподшипника*， 2025-10-17 Обновление
GB/T 32323-2015 История
- 2015 GB/T 32323-2015 Подшипники качения. Методы измерения осевого внутреннего зазора шарикоподшипников с четырехточечным контактом.
