GB/T 10095.2-2001

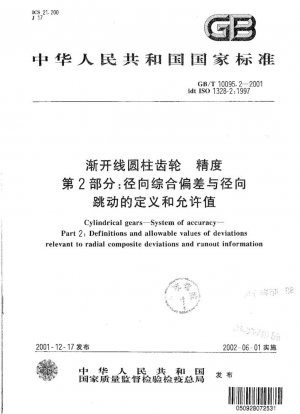

Цилиндрические зубчатые колеса - система точности. Часть 2. Определения и допустимые значения отклонений, относящихся к радиальным составным отклонениям, и информация о биении. (Англоязычная версия)

Стандартный №

GB/T 10095.2-2001

язык

Китайский, Доступно на английском

Дата публикации

2001

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

состояние

быть заменен 2008-09

быть заменен

GB/T 10095.2-2008

Последняя версия

GB/T 10095.2-2023

сфера применения

Настоящий стандарт определяет точность одиночной эвольвентной цилиндрической передачи в отношении полного радиального отклонения. Настоящий стандарт определяет определение терминов, связанных с радиальной точностью полного отклонения, структурой и допуском точности зубчатых передач. По сравнению с ассортиментом элементов GB/T 10095.1 существуют разные диапазоны марок. Диапазоны диаметров и модулей также различаются для радиального интегрального отклонения и биения основы. А) Точность радиального комплексного допуска состоит из 9 классов точности F"I и f"I, из которых класс 4 является высшим, а класс 12 - низшим. Модуль находится в пределах от 0,2 до 10 мм, а диаметр - от 5,0 до 1000 мм, см. главы 6 и 7, а в приложении А (приложение-напоминание) приведена таблица, предусмотренная формулой главы 7. Б) Приложение Б (объявленное приложение) дает определение радиального биения и допуск на радиальное биение для определения класса точности 5, который в стандартном тексте не приводится. Если и поставщик, и покупатель достигают соглашения, можно использовать эталонное значение радиального биения, указанное в Приложении B.

GB/T 10095.2-2001 История

• 2023 GB/T 10095.2-2023 Система классификации допусков поверхности зубьев ISO для цилиндрических шестерен. Часть 2. Определение и допустимые значения комплексного радиального отклонения.
• 2022 GB/T 10095.1-2022 Цилиндрические шестерни. Система классификации допусков по боковым поверхностям ISO. Часть 1. Определения и допустимые значения отклонений, относящихся к боковым сторонам зубьев шестерен.
• 2008 GB/T 10095.1-2008 Цилиндрические передачи.Система точности.Часть 1.Определения и допускаемые значения отклонений, соответствующих соответствующим сторонам зуба зубчатого колеса.
• 2001 GB/T 10095.1-2001 Цилиндрические шестерни. Система точности. Часть 1. Определения и допустимые значения отклонений, относящихся к соответствующим боковым сторонам зубьев шестерен.
• 1988 GB/T 10095-1988 Точность эвольвентной цилиндрической передачи
