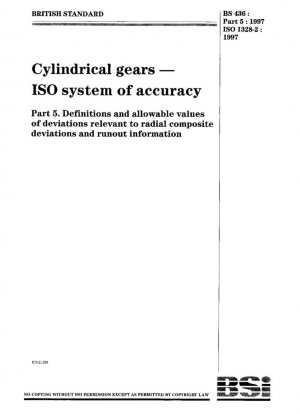

BS 436-5:1997
Цилиндрические и косозубые передачи. Определения и допустимые значения отклонений, относящиеся к радиальным составным отклонениям и информации о биении.

Стандартный №

BS 436-5:1997

Дата публикации

1997

Разместил

British Standards Institution (BSI)

Последняя версия

BS 436-5:1997

заменять

95/708298 DC-1995

сфера применения

Настоящая часть ISO 1328 устанавливает систему точности, относящуюся к радиальным составным отклонениям отдельных цилиндрических эвольвентных передач. Приводятся соответствующие определения терминов точности зубьев шестерен, структура системы точности зубчатых передач и допустимые значения указанных отклонений. Система точности радиальных измерений имеет диапазоны классов, отличные от диапазонов элементов в ISO 1328-1. Также различны диаметры и диапазоны модулей радиальных составных отклонений и биения. Радиальная составная система точности включает 9 классов точности для F"1 или f"1, из которых класс 4 является самым высоким, а класс 12 — самым низким. Диапазон модулей составляет от 0,2 мм до 10 мм, а диаметр — от 5,0 мм до 1000 мм, см. разделы 6 и 7. В приложении А приведены таблицы, основанные на формулах раздела 7. Биение определяется в приложении Б. и значения не указаны в стандарте для определения класса точности 5. В приложении B представлена информация о биении для использования, если это согласовано между покупателем и производителем.

BS 436-5:1997 История

• 1997 BS 436-5:1997 Цилиндрические и косозубые передачи. Определения и допустимые значения отклонений, относящиеся к радиальным составным отклонениям и информации о биении.
