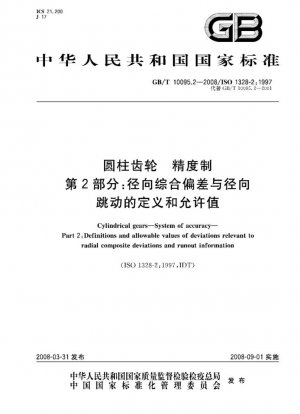

GB/T 10095.2-2008
Цилиндрические передачи. Система точности. Часть 1. Определения и допустимые значения отклонений, относящиеся к радиальным составным отклонениям и сведениям о биении. (Англоязычная версия)

Стандартный №

GB/T 10095.2-2008

язык

Китайский, Доступно на английском

Дата публикации

2008

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

состояние

быть заменен 2024-03

быть заменен

GB/T 10095.2-2023

Последняя версия

GB/T 10095.2-2023

заменять

GB/T 10095.2-2001

---

сфера применения

В этой части определяется система точности комплексного радиального отклонения и радиального биения одиночной эвольвентной цилиндрической шестерни. Настоящий стандарт определяет определение термина «точность зубьев шестерен», состав системы точности зубчатых передач и допустимое значение отклонения. По сравнению с диапазоном элементов GB/T 10095.1, система радиальной точности измерения имеет другой диапазон классов. Для радиального полного отклонения и радиального биения диапазон диаметров и модулей также различен. а) Радиальное комплексное отклонение состоит из 9 классов точности F"i и f"i, из которых 4-й класс является высшим, а 12-й класс - низшим. Модуль находится в пределах от 0,2 мм до 10 мм, а диаметр - от 5,0 мм до 1000 мм, см. главу 6 и главу 7. В приложении А (справочное) приведены таблицы, предусмотренные формулами главы 7. б) Приложение Б (справочное приложение) дает определение радиального биения и значение радиального биения для определения уровня точности 5, которое не приведено в стандартном тексте. Если и поставщик, и покупатель достигли соглашения, для простоты использования в Приложении B приводятся справочные значения радиального биения.

GB/T 10095.2-2008 Ссылочный документ

• GB/T 10095.1-2008 Цилиндрические передачи.Система точности.Часть 1.Определения и допускаемые значения отклонений, соответствующих соответствующим сторонам зуба зубчатого колеса.
• GB/T 2821-2003 Шестерня — символы геометрических данных.
• GB/T 3374 Основная терминология передач
• GB/Z 18620.2-2008 Цилиндрические передачи. Правила проведения проверок. Часть 2. Проверка радиальных составных отклонений, биения, толщины зуба и люфта.

GB/T 10095.2-2008 История

• 2023 GB/T 10095.2-2023 Система классификации допусков поверхности зубьев ISO для цилиндрических шестерен. Часть 2. Определение и допустимые значения комплексного радиального отклонения.
• 2022 GB/T 10095.1-2022 Цилиндрические шестерни. Система классификации допусков по боковым поверхностям ISO. Часть 1. Определения и допустимые значения отклонений, относящихся к боковым сторонам зубьев шестерен.
• 2008 GB/T 10095.1-2008 Цилиндрические передачи.Система точности.Часть 1.Определения и допускаемые значения отклонений, соответствующих соответствующим сторонам зуба зубчатого колеса.
• 2001 GB/T 10095.1-2001 Цилиндрические шестерни. Система точности. Часть 1. Определения и допустимые значения отклонений, относящихся к соответствующим боковым сторонам зубьев шестерен.
• 1988 GB/T 10095-1988 Точность эвольвентной цилиндрической передачи
