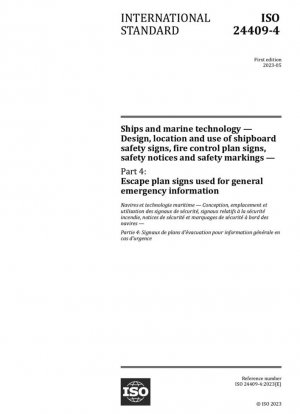

ISO 24409-4:2023
Суда и морская техника. Проектирование, расположение и использование судовых знаков безопасности, знаков плана борьбы с пожаром, уведомлений и маркировки безопасности. Часть 4. Знаки плана эвакуации, используемые для общей информации о чрезвычайной ситуации

Стандартный №

ISO 24409-4:2023

Дата публикации

2023

Разместил

International Organization for Standardization (ISO)

Последняя версия

ISO 24409-4:2023

сфера применения

Анализ основного содержания стандарта

ISO 24409-4:2023 устанавливает систематические технические требования к дизайну знаков с планами эвакуации в каютах и общественных местах, включая в основном следующие технические элементы:

Технические размеры	Требования к знакам в каютах	Требования к знакам в общественных местах
Минимальный размер	297×420 мм (A3)	Расширяется до формата A2
Элементы содержания	План каюты + вид сбоку + отметка текущего положения	Общее расположение весь корабль + распределение сборочных станций
Цветовая система	Зеленый цвет безопасности (путь эвакуации)/Синий цвет безопасности (текущее местоположение)/Черный текст на белом фоне
Требования к освещенности	Нормальное освещение ≥50 лк, аварийное освещение ≥5 лк

---

Подробности основных технических требований

1. Разработка содержания знака

Согласно требованиям главы 4 стандарта, знак плана эвакуации должен включать:

• Знак местоположения «Вы здесь»: Используйте синий цвет безопасности, указанный в ISO 3864-4
• Основные и запасные пути эвакуации: Обозначены стандартными стрелками на рисунках 1 и 2 соответственно
• Местоположение сборочной станции и спасательного оборудования: В соответствии с Системой символов ISO 24409-2
• Многоязычные инструкции по безопасности: как минимум на английском языке и на языке, требуемом государством флага

2. Спецификации визуального представления

Глава 6 стандарта четко устанавливает:

Высота шрифта: Высота символа заголовка должна быть не менее 7% от минимальной длины стороны знака, а высота основного текста не должна быть менее 2 мм
Символ безопасности: Минимальная высота 7 мм в соответствии со стандартом ISO 7010
Толщина структурной линии: 1,6 мм для основных несущих стен, 0,6 мм для перегородок и 0,15 мм для деталей

---

Рекомендации по внедрению и обслуживанию

1. Выбор места установки

Типичные места установки, рекомендуемые в главе 8 стандарта, включают:

1. Задняя часть двери кабины или боковой стены (1,2–1,6 м от земли)
2. Главные лестничные клетки и входы в лифты
3. Рядом с указателями сборочных станций
4. Места массового скопления людей, такие как рестораны и торговые зоны

2. Требования к периодическим проверкам

Глава 9 стандарта гласит:

• Проводить проверки одновременно с системой низкорасположенного освещения не менее 5 раз в год
• Измерение освещенности не менее чем в 2 точках на каждой палубе
• Обновлять маркировку в течение 15 дней с момента любого изменения планировки судна
• Долговечность материала оценивается в соответствии с ISO 17398

---

Предыстория развития стандарта

Настоящий стандарт является техническим дополнением к статье II-2/13.7.2.2 Конвенции СОЛАС и в основном рассматривает:

• Сложности распознавания знаков, вызванные культурными различиями среди пассажиров международных круизных судов
• Разрыв между традиционными планами противопожарной защиты и потребностями пассажиров в чрезвычайных ситуациях
• Стандартизация систем маркировки различных классификационных обществ

Он образует дополнительная система с планом экипажа ISO 17631, вместе образующая полную систему визуализации аварийной ситуации на судне.

ISO 24409-4:2023 Ссылочный документ

• ISO 15370 Суда и морская технология - Расположение низкого уровня освещения (LLL) на пассажирских судах
• ISO 17398 Цвета безопасности и знаки безопасности. Классификация, характеристики и долговечность знаков безопасности.
• ISO 24409-1 Суда и морская техника. Проектирование, расположение и использование судовых знаков безопасности, знаков плана борьбы с пожаром, уведомлений и маркировки безопасности. Часть 1. Принципы проектирования.
• ISO 24409-2 Суда и морская техника. Проектирование, расположение и использование судовых знаков безопасности, знаков, связанных с безопасностью, уведомлений и маркировки безопасности. Часть 2. Каталог. Поправка 1.*， 2023-07-01 Обновление
• ISO 3864-4:2011 Графические символы. Цвета безопасности и знаки безопасности. Часть 4. Колориметрические и фотометрические свойства материалов знаков безопасности.
• ISO 7010 Графические символы*， 2024-04-01 Обновление

ISO 24409-4:2023 История

• 2023 ISO 24409-4:2023 Суда и морская техника. Проектирование, расположение и использование судовых знаков безопасности, знаков плана борьбы с пожаром, уведомлений и маркировки безопасности. Часть 4. Знаки плана эвакуации, используемые для общей информации о чрезвычайной ситуации
