GJB 2446/28-2017

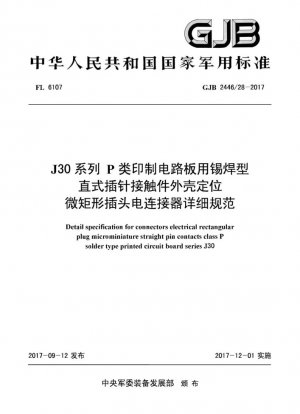

Подробные спецификации для корпуса с паяными прямыми контактами серии J30, расположенными микропрямоугольными вилками, электрическими разъемами для печатных плат класса P (Англоязычная версия)

Стандартный №

GJB 2446/28-2017

язык

Китайский, Доступно на английском

Дата публикации

2017

Разместил

Military Standard of the People's Republic of China-General Armament Department

Последняя версия

GJB 2446/28-2017

сфера применения

Основные технические требования стандарта

Технические параметры	Требования к индикаторам	Методы испытаний
Тип контакта	Прямой штифт (тип TJ)	GJB 2446A-2011
Номинальный ток	3A/контакт	Испытание установившейся нагрузки
Шаг штифта	1,27 мм×2,54 мм	Оптический измерительный прибор

---

Подробное описание конструктивных особенностей

Эта серия разъемов имеет пластиковый корпус и включает 7 спецификаций номеров жил (9–51 жила). Основные конструктивные особенности включают в себя:

• Система позиционирования: структура позиционирования оболочки обеспечивает точность вставки
• Обработка хвостовой части: прямой монтаж на печатную плату (тип N)
• Расположение контактов: двухрядное смещенное расположение, допуск зазора ±0,13 мм

---

Система кодирования военных компонентов

Типичный пример номера компонента: J30-21TJNPJ означает:

1. 21-жильный разъем в пластиковой оболочке
2. Штыревой контакт (TJ)
3. Прямой хвостовой части печатной платы (N)
4. Стандартный шаг 1,27 мм (тип J)

---

Предложения по внедрению и применению

Сценарии применения	Меры предосторожности
Высокоплотная сборка	Требуется строгий контроль размера отверстий печатной платы (см. рис. 3)
Вибрационная среда	Рекомендуется использовать с монтажными принадлежностями J30-PN

---

Анализ развития технологий

Основные улучшения по сравнению с версией стандарта 2011 года:

• Новая спецификация интерфейса B-типа на 51 ядро
• Оптимизированное расположение отверстий изолирующей монтажной пластины
• Прозрачный Требования к процессу заливки эпоксидной смолой

GJB 2446/28-2017 Ссылочный документ

• GJB 2446A-2011 Общие технические условия на расположение корпуса микропрямоугольных электрических соединителей

GJB 2446/28-2017 История

• 2017 GJB 2446/28-2017 Подробные спецификации для корпуса с паяными прямыми контактами серии J30, расположенными микропрямоугольными вилками, электрическими разъемами для печатных плат класса P
