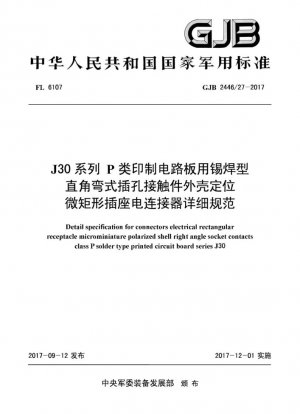

GJB 2446/27-2017
Подробная спецификация серии J30 паяных прямоугольных гнездовых контактов для печатных плат класса P с расположенными в корпусе микропрямоугольными розеточными электрическими разъемами (Англоязычная версия)

Стандартный №

GJB 2446/27-2017

язык

Китайский, Доступно на английском

Дата публикации

2017

Разместил

Military Standard of the People's Republic of China-General Armament Department

Последняя версия

GJB 2446/27-2017

сфера применения

Анализ технических характеристик микроразъёмов прямоугольной формы военного назначения

Настоящая спецификация определяет основные технические требования к паяемым прямоугольным угловым микроразъёмам серии J30 P-типа, используемым в военном электронном оборудовании. Будучи подробной вспомогательной спецификацией к GJB 2446A-2011, её технические требования превосходят требования общего стандарта.

---

Сравнение основных параметров

Размеры параметров	Общие требования GJB 2446A	Специальные требования данной спецификации
Номинальный ток	2,5 А/контакт	3 А/контакт
Допуск на установку	±0,2 мм	±0,13 мм
Расположение контактов	Стандартный шаг	1,27 мм × 2,54 ммСпециальная матрица

---

Основные технические характеристики

Особенности конструкции

Прямоугольная (W-образная) конструкция хвостовика обеспечивает вертикальную пайку к печатной плате. Пластиковый корпус (типа P) имеет стандартную глубину контакта 20,36 мм, а позиционирующие штырьки Φ2,24 мм обеспечивают точную стыковку.

Характеристики электрических характеристик

Сохраняя компактный размер микропрямоугольного разъема (минимальный шаг сердечника 1,27 мм), конструкция контактов разъема типа ZK достигает токовой нагрузки 3 А на контакт, что на 20% больше стандартного.

---

Руководство по внедрению и применению

1. Выбор соответствия: необходимо использовать со штекером, соответствующим стандарту J2446/6 или J2446/8.
2. Проект печатной платы: строго следуйте размерам отверстий, указанным на рисунке 3 (допуск ±0,13 мм) для разводки печатной платы.
3. Монтажные принадлежности: для фиксированного конца необходимо использовать монтажную принадлежность J30-PW (GJB 2446/30).

Анализ развития технологий

По сравнению с версией стандарта 2011 года эта спецификация имеет следующие основные улучшения:
1. Добавлена 51-контактная структура интерфейса типа B
2. Оптимизировано расположение отверстий Изолирующая монтажная пластина (рисунок 2)
3. Уточнены требования к процессу высокотемпературной пайки.
