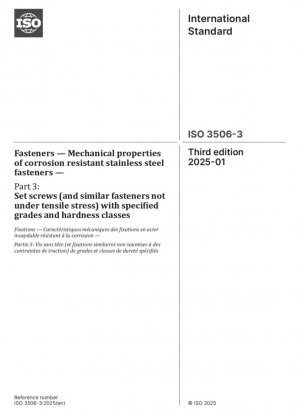

ISO 3506-3:2025
Крепления — Механические свойства коррозионно-стойких нержавеющих стальных креплений — Часть 3: Клиновые винты (и аналогичные крепления, не подвергающиеся сжатому напряжению) с указанными классами прочности и твёрдости

Стандартный №

ISO 3506-3:2025

Дата публикации

2025

Разместил

International Organization for Standardization (ISO)

Последняя версия

ISO 3506-3:2025

сфера применения

Анализ основного содержания стандарта

В третьем издании ISO 3506-3:2025 полностью пересмотрены требования к механическим свойствам установочных винтов, которые не подвергаются растягивающим нагрузкам. Основные технические изменения включают в себя:

Технические размеры	Издание 2009 г.	Обновления издания 2025 г.
Ассортимент материалов	Только аустенитная нержавеющая сталь	Добавлены дуплексная сталь D2-D8 и аустенитная сталь A8
Испытание твердости	Общий метод испытаний	Уточненные требования к обработке концов и эталонный метод HV10
Испытание крутящего момента	Краткое описание	Подробные характеристики точности испытательного устройства (±4%) и время выдержки (15 с)

---

Технические требования к материалу

Стандарт определяет технические требования для двух систем материалов из нержавеющей стали:

1. Контроль химического состава

В таблице 2 указаны пределы содержания элементов для каждой марки стали, включая:

• Для аустенитной стали серии A требуется контролировать содержание Ni в пределах 8-11%
• Для дуплексной стали серии D требуется содержание Cr в пределах 22-25%
• Для марок с низким содержанием углерода требуется суффикс «L» (например, A4L-21H)

2.

Используется двухблочная система кодирования:

 [буква марки стали][цифра]-[значение твердости]H Пример: D4-21H обозначает дуплексную сталь марки D4 с минимальной твердостью 210HV

---

Ключевые методы испытаний

1. Спецификация испытания на твердость

Для позиционных винтов с различными типами концов указаны конкретные методы обработки:

1. Винты с плоским концом: слегка отшлифуйте и отполируйте испытываемую поверхность
2. Винты с коническим концом: необходимо отшлифовать плоско и обеспечить расстояние до кромки
3. Винты с чашечным концом: полностью отшлифовать до положения оси

2. Проверочное испытание крутящего момента

Испытательное устройство должно соответствовать следующим требованиям:

• Твердость образца резьбы ≥ 50HRC
• Твердость опорного компонента 450-570HV
• Точность измерения крутящего момента ±4%

---

Рекомендации по стандартной реализации

Руководство по выбору материала

Выбор марки стали в зависимости от коррозионной среды:

• Обычная среда: аустенитная сталь A2/A4
• Среда коррозии под напряжением: предпочтительна дуплексная сталь D4
• Случаи магнитной чувствительности: необходимо указать состояние отжига

Оптимизация процесса контроля

Трехуровневая система контроля рекомендуется:

1. Проверка процесса изготовления (согласно ISO 16426)
2. Проверка партии поставщика (не менее 3 шт./партию)
3. Повторная проверка завода-изготовителя (согласно пункту 8 в случае возникновения спора)

---

Анализ развития технологий

По сравнению с изданием 2009 года основные улучшения издания 2025 года:

• Перенос общего приложения в новый стандарт ISO 3506-6
• Добавление применения дуплексной стали в классе твердости 21H
• Улучшение требований к описанию состояния обработки поверхности
• Внедрение трехуровневой системы проверки производитель-поставщик-пользователь

ISO 3506-3:2025 Ссылочный документ

• ISO 16228 Крепежные изделия - Виды проверочных документов
• ISO 1891-4 Крепежные изделия. Словарь. Часть 4. Контроль, проверка, поставка, приемка и качество.
• ISO 3506-6 Крепежные изделия. Механические свойства крепежных изделий из коррозионностойких нержавеющих сталей. Часть 6. Общие правила выбора нержавеющих сталей и никелевых сплавов для крепежных изделий.
• ISO 6506-1 Металлические материалы. Испытание на твердость по Бринеллю. Часть 1. Метод испытания.
• ISO 6507-1 Металлические материалы. Испытание на твердость по Виккерсу. Часть 1. Метод испытания.
• ISO 6508-1 Металлические материалы. Испытание на твердость по Роквеллу. Часть 1. Метод испытания.
• ISO 965-3 Метрическая винтовая резьба общего назначения ISO. Допуски. Часть 3. Предельные отклонения для винтовой резьбы.

ISO 3506-3:2025 История

• 2025 ISO 3506-3:2025 Крепления — Механические свойства коррозионно-стойких нержавеющих стальных креплений — Часть 3: Клиновые винты (и аналогичные крепления, не подвергающиеся сжатому напряжению) с указанными классами прочности и твёрдости
• 2009 ISO 3506-3:2009 Механические свойства крепежных изделий из коррозионностойкой нержавеющей стали. Часть 3. Установочные винты и аналогичные крепежные детали, не находящиеся под растягивающим напряжением.
• 1997 ISO 3506-3:1997 Механические свойства коррозионностойких крепежных изделий из нержавеющей стали. Часть 3. Установочные винты и аналогичные крепежные детали, не находящиеся под растягивающим напряжением.
