SAE MA4177A-2020

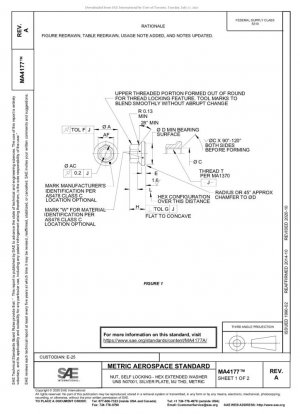

ГАЙКА САМОКОНТРЯЩАЯСЯ - ШЕСТИГРАННАЯ УДЛИНЕННАЯ ШАЙБА UNS N07001, СЕРЕБРЯНАЯ ПЛАСТИНА, MJ THD, МЕТРИЧЕСКАЯ
- Стандартный №
- SAE MA4177A-2020
- Дата публикации
- 2020
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE MA4177A-2020
- сфера применения
-
Обзор технических характеристик стандарта MA4177A
SAE MA4177A — это технический стандарт для самостопорящихся шестигранных удлиненных гаек с шайбой, специально предназначенных для аэрокосмической промышленности, последний раз пересмотренный в октябре 2020 года. Этот стандарт определяет допуски размеров, свойства материалов и требования к контролю качества для резьбовых гаек MJ, изготовленных из никелевого сплава UNS N07001 и покрытых серебром. Этот стандарт применим к высокотемпературным средам до 650 °C, обеспечивая надежность и безопасность в экстремальных условиях эксплуатации.
Свойства материала и требования к обработке
Стандарт определяет, что материал должен соответствовать AMS5544, AMS5706 или AMS5708, всем эквивалентным стандартам для никелевого сплава UNS N07001. Этот материал обеспечивает превосходную коррозионную стойкость и высокотемпературную прочность. Он проходит тройной процесс термической обработки: обработку на твердый раствор, стабилизацию и дисперсионное твердение, чтобы гарантировать, что механические свойства соответствуют требуемой прочности на растяжение 1100 МПа.
Стандарт материала Химический состав Условия термообработки Применимая температура AMS5544 Сплав Ni-Cr-Co-Mo Термост + Старение ≤650℃ tr> AMS5706 Аналогично UNS N07001 Стабилизирующая обработка ≤700℃ AMS5708 Высокотемпературный сплав на основе никеля Дисперсионно-твердеющий ≤650℃ Анализ характеристик структуры резьбы MJ
Резьбы MJ (Metric Jet) представляют собой серию метрических резьб, специально разработанную для аэрокосмической промышленности. По сравнению со стандартными метрическими резьбами они имеют больший радиус впадины, что значительно повышает усталостную прочность. Стандарт MA4177A охватывает четыре размера, от MJ5×0,8 до MJ8×1, с классами точности резьбы 4H5H или 4H6H, что обеспечивает точное прилегание к сопрягаемым компонентам.
Функция самоблокировки достигается за счет инструментированного процесса формирования вершины резьбы, при котором резьбовая часть обрабатывается в некруглой форме, создавая зону упругой деформации, которая генерирует постоянное блокирующее усилие во время затяжки. Этот механический самоблокирующийся механизм более термостойкий, чем нейлоновые вставки, и подходит для высокотемпературных сред, таких как авиационные двигатели.
Допуски размеров и геометрические характеристики
Стандарт соответствует Спецификации размеров и допусков ANSI Y14.5M-1982, все размеры указаны в миллиметрах. Основные размеры включают ширину шестигранника под ключ (AF), наружный диаметр шайбы (A), диаметр резьбы (C) и диаметр опорной поверхности (D). Классы допуска соответствуют стандарту ASME B4.2-1978 для обеспечения взаимозаменяемости.
5.2-5.8mm 4.70-5.00mm MA4177-06 6.85-7.00mm 10.6mm 6.3-7.1mm < 5,10–5,40 ммMA4177-07 7,85–8,00 мм 12,1 мм 7,3–8,1 мм 5,84–6,20 мм MA4177-08 9,78–10,00 мм 13,6 мм 8,3–9,1 мм 6,84–7,20 мм Обработка поверхности и контроль качества
Серебряное покрытие выполняется в соответствии со стандартом AMS2411. Серебряное покрытие обеспечивает хорошую проводимость и противозадирные свойства. Толщина покрытия должна быть указана в спецификации покупки. Все размеры указаны после нанесения покрытия. Требование к шероховатости поверхности составляет 3,2 мкм Ra, а фаска кромки — 0,1–0,4 мм.
Требования к неразрушающему контролю включают флуоресцентный капиллярный контроль (ASTM E1417/E1417M Тип 1, уровень чувствительности 2), который проводится перед нанесением покрытия, чтобы убедиться в отсутствии дефектов в основном материале. Производители должны пройти сертификационные испытания на квалификацию продукции в соответствии со спецификацией MA1943 перед первой отгрузкой.
Развитие стандарта и техническая база
Стандарт MA4177 был первоначально опубликован в феврале 1990 года, вступил в силу в октябре 2014 года, а третья редакция A была выпущена в октябре 2020 года. Основные изменения включают перерисовку чертежей, обновление таблиц, добавление инструкций по применению и улучшение аннотаций. Идентификация ревизии использует полосу изменения слева (I), чтобы облегчить пользователям поиск областей технических изменений.
Разработка стандарта резьбы MJ обусловлена потребностью аэрокосмической отрасли в высокопрочных и высоконадежных крепежных элементах. По сравнению с традиционными резьбами, дугообразная конструкция впадины резьбы MJ снижает концентрацию напряжений и увеличивает усталостную прочность более чем на 30%, что делает ее особенно подходящей для использования в условиях вибрации.
Рекомендации по внедрению и примеры применения
В установках авиационных двигателей рекомендуется использовать гайки серии MA4177 преимущественно в зонах с высокими температурами (например, в корпусах турбин). Момент затяжки должен соответствовать спецификации MA1943 с учетом характеристик коэффициента трения серебряного покрытия. Регулярные проверки должны быть направлены на выявление снижения силы фиксации резьбы. Рекомендуется проводить визуальный осмотр каждые 1000 часов налёта.
Пример: В компрессорной секции высокого давления двигателя коммерческого самолёта для крепления датчиков используются гайки MA4177-06. После 2000 часов высокотемпературных испытаний они сохранили отличную фиксацию без признаков ослабления, что свидетельствует о надёжности этого стандартного изделия в экстремальных условиях.
Примечания к закупке: Неприсвоенные номера деталей запрещены; детали, соответствующие предыдущим версиям стандарта, можно приобретать и использовать до полного исчерпания запасов. В последней редакции, A, оптимизированы допуски размеров и требования к материалам, и она рекомендуется для использования в новых проектах.
SAE MA4177A-2020 История
- 2020 SAE MA4177A-2020 ГАЙКА САМОКОНТРЯЩАЯСЯ - ШЕСТИГРАННАЯ УДЛИНЕННАЯ ШАЙБА UNS N07001, СЕРЕБРЯНАЯ ПЛАСТИНА, MJ THD, МЕТРИЧЕСКАЯ
- 2014 SAE MA4177-2014 ГАЙКА САМОКОНТРЯЩАЯСЯ - ШЕСТИГРАННАЯ УДЛИНЕННАЯ ШАЙБА UNS N07001, СЕРЕБРЯНАЯ ПЛАСТИНА, MJ THD, МЕТРИЧЕСКАЯ
- 1990 SAE MA4177-1990 Гайка, самоконтрящаяся, шестигранная удлиненная шайба UNS N07001, серебряная пластина, MJ THD, метрическая система FSC 5310
