SAE AS3253D-2019
БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННИКАМИ, С УДЛИНЕННОЙ ШАЙБОЙ, С ПРОВЕРЛЕНИЕМ, ХВОСТОВИК PD, ПОСЕРЕБРЕННЫЙ, НИКЕЛЕВЫЙ СПЛАВ, UNS N07718, 185 KSI MIN, .3750-24 UNJF-3A

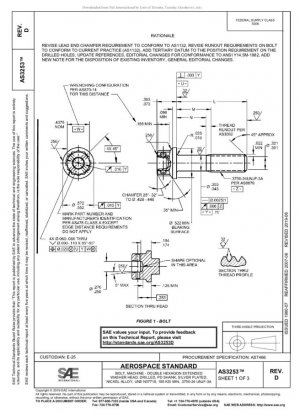

Стандартный №
SAE AS3253D-2019
Дата публикации
2019
Разместил
Society of Automotive Engineers (SAE)
Последняя версия
SAE AS3253D-2019

сфера применения

Обзор технической спецификации стандарта AS3253D

AS3253D — ключевой стандарт для аэрокосмической промышленности, опубликованный SAE International, в котором специально указаны требования к производству болтов с удлиненной шестигранной головкой и шайбой. Последний пересмотренный в июне 2019 года, этот стандарт отражает последние разработки в области технологии аэрокосмического крепежа. Стандарт охватывает 56 спецификаций, от AS3253-03 до AS3253-58, с длиной от 0,552 дюйма до 6,010 дюйма, что соответствует требованиям к соединениям различных аэрокосмических конструкций.

Свойства материалов и технические требования

Стандарт требует, чтобы болты были изготовлены из коррозионно-стойкого и жаропрочного никелевого сплава UNS N07718 в соответствии с AMS5662. Этот материал сохраняет превосходные механические свойства даже в условиях высоких температур, обладая минимальной прочностью на разрыв 185 кфунтов на кв. дюйм (приблизительно 1275 МПа). Резьба соответствует стандарту .3750-24 UNJF-3A, а прецизионная резьба UNJF (Unified National Fine) обеспечивает надёжное соединение в условиях вибрации.

Параметры производительностиТехнические требованияСтандарты испытаний
Состав материалаНикелевый сплав UNS N07718AMS5662
Прочность на разрыв≥185 KSIASTM E8
Покрытие поверхностиСеребрение 0,0002–0,0006 дюймаAMS2411
Неразрушающий контрольФлуоресцентный капиллярный контрольASTM E1417

Точность размеров и допуски формы

Стандарт принимает ANSI Спецификация размеров и допусков Y14.5M-1982 обеспечивает постоянную точность изготовления. Все размеры указаны после нанесения покрытия с учетом влияния серебряного покрытия на окончательные размеры. Резьбовая часть использует конструкцию цапфы с делительным диаметром (PD), что повышает несущую способность резьбы и усталостную долговечность. К критическим требованиям к допускам формы относятся симметрия двойной шестиугольной структуры на головке, плоскостность торца шайбы и соосность резьбы относительно оси. Для мест сверления используется трехуровневая система отсчета, что обеспечивает точное позиционирование во время установки. Обработка поверхности и контроль качества: Толщина серебряного покрытия контролируется в диапазоне от 0,0002 до 0,0006 дюйма, равномерно покрывая область делительного диаметра резьбы. Серебряное покрытие обеспечивает превосходную проводимость и противозадирные свойства, что делает его особенно подходящим для применения в аэрокосмической промышленности, где требуются противозадирные и электрические соединения. Контроль качества предполагает проведение флуоресцентного капиллярного контроля с уровнем чувствительности не ниже 2-го класса перед нанесением покрытия для гарантии отсутствия поверхностных дефектов. Требуемая шероховатость поверхности составляет 125 микродюймов Ra, если не указано иное. Все острые кромки должны быть скошены на 0,003–0,015 дюйма для предотвращения концентрации напряжений и повреждений при монтаже.

Развитие стандарта и технологические обновления

Стандарт AS3253 был первоначально опубликован в июле 1980 года, подтвержден в июне 2007 года и существенно переработан в июне 2019 года. Эта редакция, версия D, в первую очередь включает: обновление требований к фаске для соответствия AS1132, пересмотр требований к биению болта, добавление третьей точки отсчета для требований к положению сверла, обновление ссылок и внесение редакционных правок для соответствия ANSI Y14.5M-1982.

Технологическое развитие отражает растущий спрос аэрокосмической промышленности на надежность крепежа, особенно при обеспечении производительности в суровых условиях, таких как высокая температура, высокое давление и коррозия.

Области применения и рекомендации по внедрению

Этот стандартный болт широко используется в таких критически важных областях, как авиационные двигатели, системы управления полетом и конструкции планера. При внедрении следует учитывать следующее: строго соблюдать спецификацию закупок AS7466; использовать неназначенные номера деталей; существующие запасы могут продолжать использовать предыдущую версию до тех пор, пока они не будут исчерпаны; уделять особое внимание защите серебряного покрытия и предотвращению загрязнения.

Рекомендуется в полной мере учитывать факторы окружающей среды, требования к моменту затяжки при установке, меры по предотвращению ослабления и другие вспомогательные технические требования в процессе проектирования и закупки для обеспечения надежности и безопасности всей системы соединения.

SAE AS3253D-2019 История

  • 2019 SAE AS3253D-2019 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННИКАМИ, С УДЛИНЕННОЙ ШАЙБОЙ, С ПРОВЕРЛЕНИЕМ, ХВОСТОВИК PD, ПОСЕРЕБРЕННЫЙ, НИКЕЛЕВЫЙ СПЛАВ, UNS N07718, 185 KSI MIN, .3750-24 UNJF-3A
  • 2013 SAE AS3253C-2013 Болт, с удлиненной головкой с двойной шестигранной шайбой, просверленный, хвостовик PD, посеребренный, CRES, UNS N07718, 185 KSI MIN,.3750-24 UNJF-3A
  • 2007 SAE AS3253B-2007 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ УДЛИНЕННОЙ ШАЙБОЙ, ПРОВЕРЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, CRES, UNS N07718, 185 KSI MIN, .3750-24 UNJF-3A
  • 2002 SAE AS3253B-2002 (R) БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ПРОВЕРЛЕННАЯ, ХВОСТОВИК PD, ПОСЕРЕБРЕННАЯ, CRES, UNS N07718, 185 KSI MIN, .3750-24 UNJF-3A
  • 1998 SAE AS3253A-1998 Болт@ Удлиненная машинная головка с двойной шестигранной шайбой@ Просверленный@ Хвостовик PD@ Посеребренный .3750-24 UNJF-3A
  • 1980 SAE AS3253-1980 Болт@ Удлиненная машинная головка с двойной шестигранной шайбой@ Просверленный@ Хвостовик PD@ Посеребренный@ .3750-24 UNJF-3A
  • 1950 SAE AS3253-1-1950 Корпус AS3253 — нижний полуфильтр, тип топлива «B»
