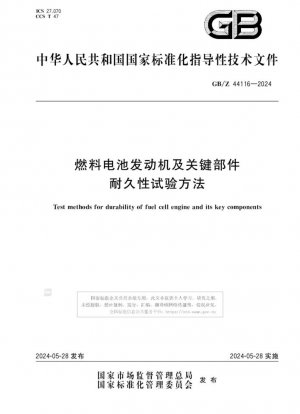

GB/Z 44116-2024
Методы испытаний на долговечность двигателей на топливных элементах и ключевых компонентов (Англоязычная версия)

Стандартный №

GB/Z 44116-2024

язык

Китайский, Доступно на английском

Дата публикации

2024

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/Z 44116-2024

сфера применения

Интерпретация основного содержания стандарта

В этом стандарте систематически описаны методы испытаний на долговечность двигателей на топливных элементах и их основных компонентов (включая батареи топливных элементов, мембранные электроды, воздушные компрессоры и водородные циркуляционные насосы), а также впервые устанавливается полная система проверки надежности для автомобильных топливных элементов.

---

Сравнение испытательных платформ

Объект испытаний	Основные показатели	Длительность рабочего цикла	Условие завершения
Двигатель на топливных элементах	Скорость спада напряжения, скорость сохранения мощности	≥1000 ч	Спад мощности превышает 10% или допуск превышает предел
Стек топливных элементов	Соответствие отдельных элементов, скорость прорыва газов	≥1000 ч	Сопротивление изоляции <100Ω/V
Мембранный электрод	Амплитуда спада напряжения	≥1000h	Потери активной площади достигают порога

---

Ключевые технические требования

1. Характеристики контроля окружающей среды

Испытательная среда должна строго контролироваться в диапазоне температур 23±5℃ и диапазоне давлений 96-106 кПа, при этом относительное отклонение влажности не должно превышать ±3%.

2. Требования к точности измерений

• Точность измерения напряжения отдельной ячейки: ±0,05% полной шкалы
• Погрешность измерения расхода газа: ≤±1,0% полной шкалы
• Разрешение измерения температуры: 0,1 ℃

---

Типичный процесс испытаний

1. Фаза предварительной обработки: Включает испытание на герметичность (скорость утечки канала потока водорода ≤3 мл/мин) и активацию в течение 100 ч
2. Сравнительный тест: Проведите испытание характеристики стационарного состояния (3 мин/рабочая точка) и испытание динамического отклика
3. Испытание цикличности: Проведите испытание под нагрузкой 1800 с/цикл в соответствии с условиями эксплуатации, указанными в Приложении B, и повторно проверьте производительность каждые 200 ч
4. Сбор данных: Частота дискретизации ≥5 Гц и сохранение данных сегментами каждые 5 ч

---

Рекомендации по реализации

Рекомендации по выбору оборудования

Отдавайте приоритет испытательным платформам с быстрым откликом (реакция на давление ≥3 кПа/с, реакция на ток ≥100 А/с)

Ключевые моменты в обработке данных

• Анализ спада напряжения требует использования как линейной аппроксимации, так и метода разности первого конца
• При расчете коэффициента вариации необходимо исключить влияние разряженных батарей
• При расчете мощности вспомогательной системы необходимо учитывать энергопотребление контроллера

Стандарт Анализ эволюции

По сравнению со стандартом испытаний производительности GB/T 24554-2022, в этот документ добавлено:

• Глава о независимых испытаниях ключевых компонентов
• Метод оценки долговечности в динамических условиях
• Инновационный контент, такой как процедура восстановления обратимых потерь

GB/Z 44116-2024 История

• 2024 GB/Z 44116-2024 Методы испытаний на долговечность двигателей на топливных элементах и ключевых компонентов
