ASTM C1740-24

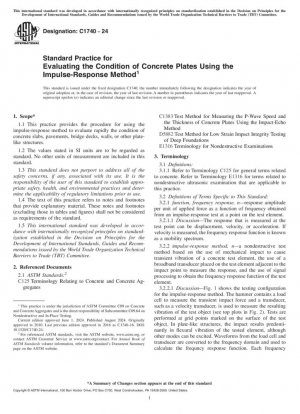

Стандартная практика оценки состояния бетонных плит методом импульсного отклика

Стандартный №

ASTM C1740-24

Дата публикации

2024

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM C1740-24

сфера применения

Обзор стандартов и развитие технологий

ASTM C1740-24, являясь важной спецификацией в области неразрушающего контроля бетона, систематически устанавливает технические требования к использованию метода импульсного отклика для быстрой оценки состояния пластинчатых конструкций, таких как бетонные плиты, дорожные покрытия и мостовые настилы. С момента своей первой публикации в 2010 году этот стандарт был пересмотрен в 2016 году. Основные обновления версии 2024 года включают в себя:

Размеры сравнения версий	C1740-16	C1740-24
Тип датчика	Только датчик скорости	Добавлена новая опция измерителя скорости
Глубина обнаружения дефектов	Нет четкого предела	Ограничение глубины 200 мм
Оценка качества сигнала	Визуальный осмотр формы сигнала	Добавлен когерентный спектральный анализ

---

Технический анализ основных параметров

Ключевые параметры отклика, определенные в стандарте, и их инженерное значение:

1. Спектр подвижности

Рассчитывается по формуле M(ƒ)=V(ƒ)×F*(ƒ)/[F(ƒ)×F*(ƒ)] и отражает взаимосвязь между скоростным откликом, создаваемым единичной ударной силой, и частотой. Типичные спектральные характеристики показаны на рисунке 3 и включают в себя следующие характерные параметры:

2. Динамическая жесткость

Величина, обратная начальному наклону спектра подвижности в диапазоне частот 20-40 Гц, в Н/м. Этот параметр напрямую связан со следующими свойствами бетонной плиты:

• модуль упругости
• эффективная толщина
• условия опоры земляного полотна

3. Коэффициент пиковой и средней подвижности

Отношение пиковой частоты в диапазоне 0–100 Гц к средней частоте в диапазоне 100–800 Гц. Значение, превышающее 2,5, указывает на возможные пустоты или расслоения земляного полотна, как показано на рисунке X1.3 для сравнения типичных спектров.

---

Точки внедрения и примеры применения

Типичный случай осмотра моста

Для осмотра бетонной мостовой плиты на определенной автомагистрали использовалась сетка с шагом 500 мм, и были получены следующие результаты:

1. Области аномальной средней подвижности (＞12×10^-6 (м/с)/Н)
2. Точки измерения, в которых динамическая жесткость снизилась на ＞30%
3. Уменьшение толщины и дефекты сотовой структуры были проверены путем сверления

Процесс обнаружения пустот в дорожном покрытии

Стандартизированные этапы осмотра для цементобетона тротуар:

Шаги	Технические требования
1. Расположение точек измерения	Избегайте стыков на расстоянии 300 мм друг от друга, шаг сетки 1-2 м
2. Калибровка оборудования	Чувствительность датчика силы: погрешность <0,5%
3. Получение данных	Частота дискретизации ≥10 кГц, 1024 точки/канал

---

Технические ограничения и меры предосторожности

Ограничения применения четко указаны в стандарте:

• Ограничение по глубине: Сложно обнаружить дефекты глубиной >200 мм (пункт 5.6)
• Влияние окружающей среды: Механическая вибрация и транспортные нагрузки влияют на результаты испытаний (пункты 5.7–5.9)
• Влияние границы: Данные в областях менее 300 мм от края/стыка недействительны (пункт 7.3)

Рекомендуется использовать метод ударного эха (ASTM C1383) для проверки глубины дефекта.
