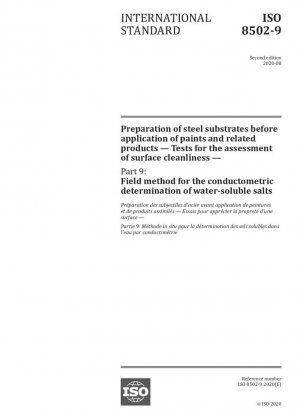

ISO 8502-9:2020
Подготовка стальных оснований перед нанесением красок и родственных продуктов. Испытания для оценки чистоты поверхности. Часть 9. Полевой метод кондуктометрического определения воды.

Стандартный №

ISO 8502-9:2020

Дата публикации

2020

Разместил

International Organization for Standardization (ISO)

Последняя версия

ISO 8502-9:2020

сфера применения

Анализ основного содержания стандарта

Настоящий стандарт устанавливает метод определения на месте общего количества водорастворимых солей на стальных поверхностях с помощью кондуктометра. Он подходит для оценки качества обработки поверхности перед окраской. В настоящем стандарте используется модифицированный метод отбора проб Бресле (на основе ISO 8502-6) для расчета поверхностной плотности солей путем измерения изменения проводимости экстракта.

---

Технические принципы и развитие

По сравнению с версией стандарта 1998 года основные улучшения версии 2020 года включают: добавление метода прямого отбора проб, улучшенное согласование с ISO 8502-6, уточнение того, что тестируются только водорастворимые соли, и оптимизированные диаграммы для расчета поправки на объем. Этот метод основан на принципе ионной проводимости и использует эмпирическую константу c=5 кг·м^-2·С^-1 (25°C) для пересчета общего содержания соли.

Сравнение версий Размеры	Издание 1998 г.	Издание 2020 г.
Метод измерения	Метод одинарной экстракции	Метод прямого отбора проб
Определение солей	Нечетко различимы	Относится конкретно к водорастворимым электролитам
Точность расчета	Упрощение диаграммы	Визуализация формулы коррекции объема

---

Основные рабочие характеристики

Требования к прибору

• Измеритель проводимости: Диапазон 0–2000 мкСм/см, разрешение 0,1 мкСм/см, температурная компенсация до 25 °C
• Устройство отбора проб: стандартная накладка A-1250 или гибкий рукав S-1000 в соответствии с ISO 8502-6
• Растворитель: чистая вода 3-го класса, как указано в ISO 3696 (проводимость <5 мкСм/см)

Процедура эксплуатации

1. Холостой тест: измерение проводимости чистой воды, γ₁
2. Извлечение соли: извлеките поверхностную соль с помощью пластыря в соответствии с ISO 8502-6
3. Измерение проводимости: определите проводимость экстракта, γ₂
4. Рассчитайте соль: ρ_A = 5×V×10³×(γ₂-γ₁)/A

---

Точки внедрения и анализ ошибок

Ключевые влияющие факторы: Шероховатость поверхности, время экстракции (рекомендуемое ≥10 минут), колебание температуры (±1 °C вызывает ошибку ±2%) и солевой состав (отклонение значения c составляет приблизительно ±12%). Для поверхностей, подвергнутых пескоструйной обработке, следует обратить внимание на помехи от остаточных карбонатов в абразиве.

Типичный случай: Проверка стальной конструкции на морской платформе показала, что при Δγ = 15 мкСм/см (накладка A-1250, V = 10 мл) поверхностная плотность соли составила:
ρ_A = 5×10×10²×15/1250 = 60 мг/м²

---

Элементы отчета об испытаниях

Отчет должен включать 13 пунктов: диапазон измерителя проводимости, модель накладки, объем извлеченной воды, время контакта, записи температуры и аномальные явления (подробнее см. в главе 9 стандарта). Обратите особое внимание на перекрестные ссылки на ISO 8502-6.
