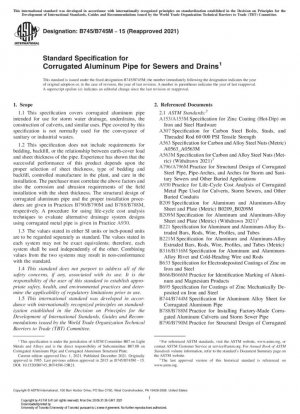

ASTM B745/B745M-15(2021)
Стандартные спецификации на гофрированные алюминиевые трубы для канализации и водостоков

Стандартный №

ASTM B745/B745M-15(2021)

Дата публикации

2021

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM B745/B745M-15(2021)

сфера применения

Анализ основного содержания стандарта

Эта спецификация применяется к использованию алюминиевых гофрированных труб в таких сценариях, как отвод дождевой воды, подземный дренаж и строительство водопропускных сооружений, и явно исключает использование для транспортировки канализационных/промышленных сточных вод. Стандарт включает в себя как систему единиц СИ, так и имперскую систему, которые должны использоваться независимо и не смешиваться.

---

Ключевые исключения: Требования к подушке, спецификации засыпки и соотношение между нагрузкой покрытия и толщиной стенки трубы должны быть разработаны отдельно на основе фактического проекта со ссылкой на Технические условия проектирования конструкций B790/B790M и Технические условия установки B788/B788M.

Классификация труб и технические параметры

Тип	Конструктивные характеристики	Применимые сценарии	Характеристики гофрирования
Тип I	Однослойная полнокруглая гофрированная труба	Стандартный дренаж/водопропускная труба	Четыре стандартных гофра, перечисленных в таблице 1
Тип IA	Внешний гофр + внутреннее гладкое покрытие	Сценарии с высокой скоростью потока	22⅔ или Шаг 3 дюйма
Тип IR	Труба с внешне выпуклыми спиральными ребрами	Специальные требования к дренажу	Таблица 2 Параметры прямоугольных ребер

Примечание: Тип II/III являются вариациями типа I, соответствующими арочным модификациям и перфорированным дренажным трубам соответственно.

Требования к материалам и производству

Характеристики основного материала: Необходимо использовать стандартную алюминиевую пластину B744/B744M. Материал заклепок должен соответствовать требованиям B316/B316M с минимальной прочностью на разрыв 25 ksi.

---

Гофрофрирование:

• Кольцевые сильфоны: Продольные швы должны быть смещены, и ни одна заклепка не должна превышать 3 толщины пластины.
• Спиральные сильфоны: Прочность на разрыв замкового шва должна соответствовать требованиям Таблицы 4 (например, толщина пластины 0,075 дюйма должна быть ≥245 фунт-сил/дюйм)

Ключевые показатели эффективности

Допуск на размеры: Среднее отклонение внутреннего диаметра ≤1% или ½ дюйма (в зависимости от того, что больше). Размеры арочных труб должны соответствовать требованиям Таблицы 6-11.

---

Характеристики прокалывания:

• Класс 1: Круглые отверстия диаметром 3/16–3/8 дюйма, расположенные вдоль оси (количество рядов указано в Таблице 12)
• Класс 2: Равномерные отверстия по всей окружности, минимальная площадь отверстий 3,3 дюйма²/фут²
• Класс 4: Особые характеристики перфорации для ребристых труб

Рекомендации по реализации проекта

Проектирование защиты от коррозии: Проведите полный анализ затрат на весь срок службы на основе Спецификации A930. При высокой коррозионной активности почвы рекомендуется:

1. Увеличить толщину пластины для обеспечения допуска на коррозию
2. Использовать двухстенную конструкцию типа IA
3. Использовать оцинкованную сталь (B633 Class FE/ZN 8) в соединительных деталях

---

Ключевые моменты монтажа:

• Продольные стыки кольцевой гофрированной трубы должны избегать радиусной области углов арочной трубы
• Концы спиральной гофрированной трубы необходимо повторно прокатать для формирования более двух кольцевых гофр
• Ширина полосы пропускания муфты должна соответствовать требованиям Таблицы 14 (например, минимальная ширина полосы пропускания 36-дюймовой трубы составляет 10,5 дюймов)

Стандарт Эволюция и технологические инновации

Основные обновления в издании 2021 года:

• Уточнен метод проверки механических свойств для ребристых труб типа IR
• Улучшены требования к соединениям для алюминиевых пластин B744/B744M и материалов заклепок B316/B316M
• Добавлена ссылка на спецификацию конструкции холодногнутой стали AISI S100

---

Будущие тенденции: Исходя из анализа стоимости жизненного цикла A930, экономические преимущества алюминиевых сильфонов в коррозионных средах будут способствовать:

1. Применению высокопроизводительных материалов из алюминиевых сплавов
2. Интеграции интеллектуальных систем мониторинга коррозии
3. Разработке модульной технологии монтажа
