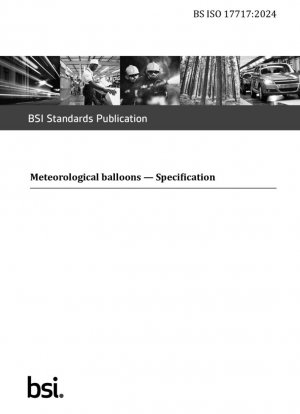

BS ISO 17717:2024
Метеорологические шары. Спецификация

Стандартный №

BS ISO 17717:2024

Дата публикации

2024

Разместил

British Standards Institution (BSI)

Последняя версия

BS ISO 17717:2024

сфера применения

Интерпретация основного содержания стандарта

BS ISO 17717:2024 — международный авторитетный стандарт в области метеозондов. Он заменяет версию 2017 года и добавляет 10 параметров спецификации. Стандарт распространяется на два типа метеозондов, изготовленных из натурального каучукового латекса или композитного синтетического латекса:

• Тип 1: Метеозонд, изготовленный методом погружения
• Тип 2: Метеозонд, изготовленный методом формования

---

Сравнение основных технических показателей

Элементы испытаний	Требования к типу 1	Требования к типу 2	Методы испытаний
Толщина шара (мм)	0,05-0,3	0,15±0,05	Приложение D
Прочность на разрыв (МПа)	≥17,0 (до старения) ≥16,0 (после старения)		ISO 37
Диаметр разрыва (м)	1,6–12,0 (увеличивается с увеличением спецификаций)	1,8–13,5 (увеличивается с увеличением спецификаций)	Приложение E
Озоностойкость (ч)	2–5 (300–3000 спецификации)		Приложение F

---

Ключевые обновления и технические требования

Основные технические изменения

1. Вновь добавлена спецификация № 10 и ее вспомогательные параметры
2. Расширены требования к диаметру разрыва для спецификаций ниже № 100
3. Пересмотрен диапазон качества, который теперь выражается как диапазон размеров
4. Добавлены требования к непокрытым хлопчатобумажным перчаткам для точных работ

Оценка дефектов внешнего вида

Серьезные дефекты: отверстия, трещины, масляные пятна и т. д. категорически запрещены

Незначительные дефекты: допускаются пузырьки или сгустки диаметром ≤5 мм и тонкие пятна длиной ≤10 мм

---

Рекомендации по внедрению и меры предосторожности

Ключевые моменты контроля качества

• Принять план выборочного контроля ISO 2859-1 и установить значение AQL в соответствии с уровнем дефекта (серьёзный 4,0 / незначительный 6,5)
• Количество образцов для испытания на разрыв корректируется в соответствии со спецификациями: 5 для образцов ниже 300, 1 для образцов выше 1200
• Испытание на старение принимает условия (70±1)°C×(168±2)ч или (100±1)°C×(8±0,25)ч

Характеристики хранения и транспортировки

Должны соответствовать следующим требованиям:

• Температура 10-30°C, влажность ≤70%
• Хранить на стеллаже на высоте ≥0,2 м над землей
• Избегать попадания прямых солнечных лучей и контакта с органическими растворителями
• Срок годности 18 месяцев (при стандартных условиях хранения)

---

Краткое описание метода испытания

Испытание на диаметр разрыва

Формула: D_b = ∛(6V/π), скорость накачивания контролируется при 90-150 м³/ч.

Испытание на старение под воздействием озона

Условия: концентрация (30±5) pphm, температура (40±2)°C, деформация растяжения 500%
