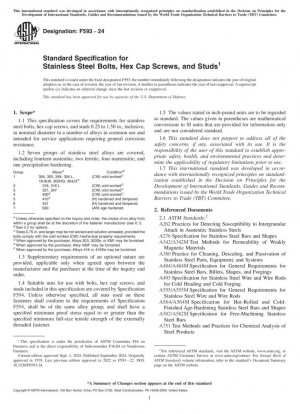

ASTM F593-24
Стандартные технические характеристики болтов, винтов с шестигранной головкой и шпилек из нержавеющей стали

Стандартный №

ASTM F593-24

Дата публикации

2024

Разместил

American Society for Testing and Materials (ASTM)

Последняя версия

ASTM F593-24

сфера применения

Анализ основного содержания стандарта

ASTM F593-24 определяет технические требования к болтам из нержавеющей стали, винтам с шестигранной головкой и шпилькам диаметром 0,25–1,5 дюйма, подходящим для условий эксплуатации, требующих общей коррозионной стойкости. Стандарт охватывает 7 групп сплавов и в общей сложности 21 конкретный материал, включая:

Стандарт определяет механические свойства различных групп сплавов с помощью таблицы:

• Аустенитная группа: прочность на разрыв в холоднодеформированном (CW) состоянии 85–150 тысяч фунтов на кв. дюйм, твердость HRB80–C32
• Мартенситная группа: прочность на разрыв в закаленном и отпущенном (H) состоянии 110–220 тысяч фунтов на кв. дюйм, твердость HRC 20–48
• Группа с дисперсионным твердением: прочность на разрыв в состаренном (AH) состоянии 135–170 тысяч фунтов на кв. дюйм

2. Процесс термообработки

Группа сплава	Тип материала	Типичный сплав	Код статуса
Группы 1-3	Аустенитные	304/316/321	CW/AF/SH
Группа 4	Ферритные	430	CW/A

Тип сплава	Основные параметры процесса	Способ охлаждения
Аустенит	Термизация на твердый раствор ≥1038°C	Быстрое охлаждение для предотвращения выделения карбидов
Мартенсит	Аустенитизация 1010°C + отпуск 565°C	Закалка в масле/Охлаждение на воздухе
Дисперсионное упрочнение	Термизация на твердый раствор при 1038°C + Старение при 621°C	Ступенчатое Охлаждение

---

Рекомендации по применению

1. Руководство по выбору

Пример химического оборудования: Для сред, содержащих хлорид-ионы, рекомендуется 316L (группа сплавов 2). Содержание молибдена в ней 2–3% значительно повышает стойкость к точечной коррозии. Для повышения прочности следует выбирать отпуск CW, который должен пройти испытание на межкристаллитную коррозию по методу E A262.

2. Точки приемки

1. Проверка маркировки материала: должна соответствовать правилам кодирования серии F593X, приведенным в Таблице 2
2. Проверка партии: каждая партия состоит из 100 000 штук, и для испытаний должен использоваться план выборочного контроля, указанный в пункте 12.1.1
3. Разрешение споров: испытание полноразмерного болта имеет приоритет над данными обработанного образца

3. Требования к соответствию

Согласно пункту 1.4 стандарта, соответствующие гайки должны соответствовать спецификациям ASTM F594 и:

• Должны быть изготовлены из той же группы сплавов
• Убедиться, что минимальное предельное напряжение разрыва ≥ предела прочности болта
• Рекомендуется добавить дополнительное требование S8 для пассивации

---

Анализ эволюции стандарта

Основные изменения по сравнению с версией F593-22:

• Параметры термообработки: Отрегулируйте диапазон допуска температуры раствора аустенита, чтобы он соответствовал текущей прокатной способности длинномерного проката из нержавеющей стали
• Методы испытаний: Уточните принцип приоритета полноразмерного испытания и добавьте альтернативные решения для крупногабаритных болтов
• Группы материалов: Добавьте Вариант сплава 304J3 стандарта JIS G4309
