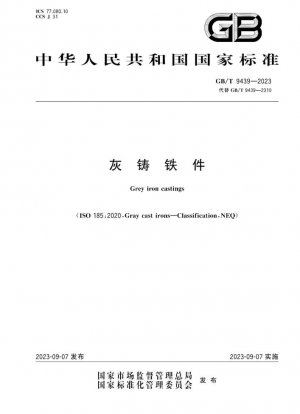

GB/T 9439-2023
Детали из серого чугуна (Англоязычная версия)

Стандартный №

GB/T 9439-2023

язык

Китайский, Доступно на английском

Дата публикации

2023

Разместил

General Administration of Quality Supervision, Inspection and Quarantine of the People‘s Republic of China

Последняя версия

GB/T 9439-2023

заменять

GB/T 9439-2010

сфера применения

Анализ основного содержания стандарта

Технические элементы	Версия 2010 года	Основные изменения в версии 2023 года
Тип образца	Одинарный литой испытательный стержень, прикрепленный литой испытательный блок	Новый параллельный испытательный стержень (статья 3.2)
Значение предела прочности на растяжение	Данные одинарного испытательного стержня	Корректировка значения прочности одинарного литого/параллельного испытательного стержня (глава 4)
Инспекция	Включает пункт о праве на осмотр	Удалить права на осмотр (10.1–10.2)

Основные технические требования

Система классов

Стандарт разделяет серый чугун на 8 классов прочности на растяжение (HT100–HT350) и 6 классов твёрдости (HT-HBW155–HT-HBW255). Для получения точного соответствия см. международную сравнительную таблицу в Приложении D.

Контроль механических свойств

Основные показатели:

• Прочность на растяжение: измеряется с использованием цельнолитого испытательного прутка диаметром 30 мм (4.2)
• Значение твердости: применимо, когда толщина основной стенки ≤80 мм (таблица 2)
• Металлургическая структура: графит типа А составляет более 90% (6.2.1)

---

Точки внедрения

Характеристики подготовки образцов

Новый стандарт разъясняет принципы выбора четырех типов образцов:

1. Цельнолитой испытательный пруток: предпочтительным является испытательный пруток типа II на рисунке 1
2. Параллельные испытательные прутки: новые требования к отбору проб в 7.3.4
3. Литой испытательный блок: рекомендуется для отливок массой >200 кг
4. Образец корпуса: необходимо согласовать место отбора проб

Обновления правил контроля

В разделение партии (статья 9.1.f) добавлены новые требования к контролю процесса плавки. При использовании мер контроля процесса, таких как спектральный анализ, диапазон партии для отбора проб может быть расширен.

---

Сравнение с международными стандартами

Стандарт принимает ISO 185:2020, который не эквивалентен EN 1561, ASTM A48M и т. д. Основные отличия следующие:

• Класс твердости: добавлен класс HT-HBW255 по сравнению с ISO 185
• Тип образца: требуются новые параллельные испытательные бруски с китайской спецификой
• Правила приемки: сохранен механизм повторной проверки с китайской спецификой (статья 9.6)

Рекомендации по применению

Особое внимание следует уделить при внедрении:

1. Переход со старых на новые стандарты: процесс параллельных испытательных брусков необходимо перепроверить
2. Испытание твердости: избегайте испытаний в течение 1,5 мм поверхности отливки (статья 8.2.2)
3. Хранение записей: данные испытаний должны храниться не менее 5 лет (статья 9.7)
