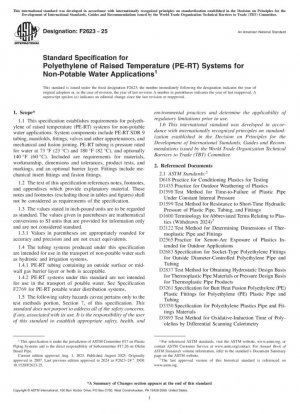

ASTM F2623-25
Стандартные технические условия для полиэтилена повышенной температуры (PE-RT) систем для применения с непитьевой водой
- Стандартный №
- ASTM F2623-25
- Дата публикации
- 2025
- Разместил
- American Society for Testing and Materials (ASTM)
- Последняя версия
- ASTM F2623-25
- сфера применения
-
Обзор стандарта и техническая база
ASTM F2623-25 — это недавно выпущенный стандарт Американского национального института стандартов (ANSI) для технических характеристик высокотемпературного полиэтилена (PE-RT) для систем непитьевой воды. Этот стандарт, впервые опубликованный в 2007 году и пересмотренный 1 августа 2025 года, имеет номер F2623-25. PE-RT, модифицированный полиэтилен средней плотности, достигает повышенной термостойкости и длительной гидростатической прочности за счет оптимизации молекулярной структуры, что делает его особенно подходящим для использования с непитьевой водой, например, в системах отопления и орошения.
Область применения и ограничения
Настоящий стандарт распространяется на трубопроводные системы PE-RT SDR 9, работающие при температурах до 180 °F (82 °C), включая трубы, коллекторы, фитинги, клапаны и сопутствующие аксессуары. Компоненты системы могут быть соединены механическим способом или методом сварки. Важно отметить, что в настоящем стандарте прямо указано, что он не применим к системам распределения питьевой воды; системы питьевого водоснабжения должны соответствовать спецификации F2769. 140°F (60°C)
800 фунтов на кв. дюйм (5,52 МПа) 125 фунтов на кв. дюйм (870 кПа) NTS 1/8" - 6" 180°F (82°C) 630 фунтов на кв. дюйм (4,34 МПа) 100 фунтов на кв. дюйм (690 кПа) NTS 1/8" - 6"
Требования к материалам и эксплуатационные характеристики
Сырьевые материалы PE-RT должны соответствовать требованиям классификации ячеек спецификации D3350, включая такие ключевые показатели, как плотность, индекс расплава, модуль упругости при изгибе, прочность на разрыв, сопротивление медленному росту трещин и Гидростатическая расчетная основа. Материал должен быть сертифицирован PPI TR-3 и получить соответствующую оценку гидростатической расчетной основы (HDB).
Технические требования к дополнительным кислородным барьерам
Стандарт допускает добавление кислородного барьерного слоя сополимера этиленвинилового спирта (EVOH) к среднему или внешнему слою стенки трубы. Кислородная проницаемость должна быть менее 4,588×10⁻⁴ гран/(фут²·день). Наличие кислородного барьера не должно снижать минимальные требования к толщине стенки материала PE-RT, а межслоевая адгезия должна быть подтверждена испытанием на отслаивание.
Требования к размерам и допускам
Трубы PE-RT проектируются с использованием SDR 9 (стандартное размерное соотношение) и имеют строгие допуски по наружному диаметру и толщине стенки. Для труб различных спецификаций допуск на наружный диаметр составляет от ±0,003 дюйма до ±0,011 дюйма, а допуск на толщину стенки всегда положительный. Требования к овальности также возрастают с увеличением диаметра трубы. 0,097
1/2" 0,625 ±0,004 0,070 3/4" 0,875 ±0,004 0,097 1" 1,125 ±0,005 0,125 2" 2,125 ±0,006 0,236
Требования к испытаниям на производительность
Испытание под непрерывным давлением
Трубы и компоненты системы должны пройти 1000-часовое испытание под непрерывным давлением при температуре воды 73°F и 180°F. Испытательное давление рассчитывается в соответствии с уравнением ISO. Количество испытательных образцов должно быть не менее 6, допускается 1 отказ, но требуется повторная попытка.
Испытание на разрывное давление
Испытание на разрывное давление должно достигать указанного минимального значения разрывного давления при различных температурах. Метод испытания проводится в соответствии с Методом испытания D1599, Метод B. Количество испытательных образцов должно быть не менее 5, и все они должны пройти.
Испытание на стойкость к окислению
Трубы PE-RT должны пройти испытание на время индукции окисления с экстраполированной наработкой до отказа не менее 50 лет, чтобы гарантировать стойкость материала к окислению при длительном использовании.
Испытание на термический цикл
Механическая система соединения труб с разъемом должна пройти 1000 испытаний на термический цикл от 60°F до 180°F с поддержанием внутреннего давления 100 фунтов на кв. дюйм. После испытания не должно быть утечек.
Технические требования к соединению
Стандарт признает различные методы соединения, включая электросварку, раструбную сварку, стыковую сварку и механическое соединение. Для труб с кислородным барьерным слоем особое внимание необходимо уделять соединению: внешний кислородный барьерный слой должен быть полностью удален в области сварки, а трубы со средним кислородным барьерным слоем нельзя соединять с помощью сварки.
Технические характеристики сварных соединений
Электрофузионные соединения должны соответствовать методу F1290, а раструбные и стыковые сварные соединения должны соответствовать методу F2620. Все сварочные работы должны выполняться строго в соответствии с инструкциями производителя фитингов.
Технические характеристики механических соединений
Механические вставные фитинги должны устанавливаться с использованием рекомендованных производителем инструментов для обеспечения правильной установки обжимного кольца и надежной механической фиксации.
Маркировка и контроль качества
Маркировка трубопровода должна включать в себя следующую информацию: номинальный размер, код материала PE-RT, значение SDR, номер стандарта ASTM, предупреждение о непитьевой воде, название или товарный знак производителя и номер партии продукции. Если присутствует слой кислородного барьера, слова «Кислородный барьер PE-RT» также должны быть промаркированы.
С точки зрения обеспечения качества производители должны внедрить комплексную систему контроля качества, включая проверку сырья, контроль производственного процесса и испытание готовой продукции. Рекомендуемые процедуры контроля качества включают ежечасные проверки размеров, ежедневное испытание давлением разрыва и трехмесячное непрерывное испытание давлением.
Рекомендации по внедрению и руководство по применению
Конструктивные соображения
Коэффициент теплового расширения трубы PE-RT составляет приблизительно 1,1 дюйма на изменение температуры на 10°F на 100 футов длины трубы. При проектировании установки необходимо учитывать достаточный зазор для расширения. Максимальное рекомендуемое расстояние между горизонтальными опорами составляет 32 дюйма (малый диаметр) или 48 дюймов (большой диаметр).
Меры предосторожности при установке
Трубу следует хранить вдали от прямых солнечных лучей и в оригинальной упаковке до установки. Минимальный радиус холодного изгиба должен быть в 6 раз больше наружного диаметра; горячая гибка запрещена. Для испытания системы под давлением рекомендуется давление воды 100 фунтов на кв. дюйм.
Техническое обслуживание и ремонт
При обнаружении утечки слейте воду из системы, удалите неисправный участок и выполните ремонт с помощью механических фитингов. Зона ремонта должна быть полностью сухой, чтобы обеспечить надежное соединение.
Технологическое развитие и разработка стандартов
С момента своего первоначального выпуска в 2007 году стандарт ASTM F2623 претерпел многочисленные пересмотры и улучшения. Издание 2025 года в первую очередь обновляет технические требования к кислородному барьерному слою, метод оценки HSE (эквивалент гидростатической прочности) и уточняет соответствующие процедуры испытаний. Эти обновления отражают последние разработки в области технологий материалов и инженерной практики, обеспечивая передовые разработки и практичность стандарта.
Учитывая широкое применение материалов PE-RT в секторе непитьевой воды, этот стандарт обеспечивает всеобъемлющую техническую основу для инженерного проектирования, производства продукции, монтажа и строительства, а также приемки качества и имеет большое значение для обеспечения безопасности и надежности системы.
ASTM F2623-25 Ссылочный документ
- ASTM D1435 Стандартная практика воздействия атмосферных воздействий на пластмассы
- ASTM D1598 Стандартный метод определения времени до разрушения пластиковых труб при постоянном внутреннем давлении
- ASTM D1599 Стандартный метод испытаний пластиковых труб, трубопроводов и фитингов на устойчивость к кратковременному гидравлическому сбою
- ASTM D1600 Стандартная терминология для сокращенных терминов, относящихся к пластмассам
- ASTM D2122 Стандартный метод испытаний для определения размеров термопластических труб и фитингов
- ASTM D2565 Стандартная практика ксеноново-дугового воздействия на пластмассы, предназначенные для наружного применения
- ASTM D2683 Стандартные спецификации на полиэтиленовые фитинги раструбного типа для полиэтиленовых труб и трубок с регулируемым наружным диаметром
- ASTM D2837 Стандартный метод испытаний для получения основы гидростатического расчета термопластичных трубных материалов
- ASTM D3261 Стандартные спецификации для пластиковых фитингов из полиэтилена (PE) методом стыковой термоплавки для пластиковых труб и трубок из полиэтилена (PE)
- ASTM D3350 Стандартные технические условия на полиэтиленовые пластиковые трубы и фитинги
- ASTM D3895 Стандартный метод определения времени окислительной индукции полиолефинов методом дифференциальной сканирующей калориметрии
- ASTM D618 Стандартная практика подготовки пластмасс для испытаний
- ASTM F1055 Стандартные спецификации для полиэтиленовых фитингов электросварного типа для полиэтиленовых труб и трубок с контролируемым наружным диаметром
- ASTM F1281 Стандартные технические условия для труб давления из перекрёстно-сшитого полиэтилена/алюминия/перекрёстно-сшитого полиэтилена (PEX-AL-PEX)
- ASTM F1282 Стандартные спецификации для композитных напорных труб из полиэтилена, алюминия и полиэтилена (PE-AL-PE)
- ASTM F1290 Стандартная практика электросварного соединения полиолефиновых труб и фитингов
- ASTM F1807 Стандартные спецификации для фитингов с металлической вставкой, использующих медное обжимное кольцо для трубок из сшитого полиэтилена (PEX) SDR9
- ASTM F2080 Стандартные спецификации для фитингов холодного расширения с металлическими компрессионными втулками для труб из сшитого полиэтилена (PEX) и труб из полиэтилена повышенной температуры (PE-RT) SDR9
- ASTM F2159 Стандартные спецификации для пластиковых вставных фитингов с использованием медного обжимного кольца или альтернативных хомутов из нержавеющей стали для трубок из сшитого полиэтилена (PEX) SDR9 и полиэтилена SDR9 с повышенной температурой
- ASTM F2620 Стандартная практика соединения полиэтиленовых труб и фитингов термосплавлением
- ASTM F2735 Стандартные спецификации для пластиковых вставных фитингов для трубок из сшитого полиэтилена (PEX) SDR9 и полиэтилена повышенной температуры (PE-RT)
- ASTM F2769 Стандартные спецификации для пластиковых трубок и систем распределения горячей и холодной воды из полиэтилена повышенной температуры (PE-RT)
- ASTM F412 Стандартная терминология, относящаяся к пластиковым трубопроводным системам
- ASTM G155 Стандартная практика эксплуатации аппарата с ксеноновой дуговой лампой для экспонирования материалов*， 2025-09-30 Обновление
- ISO 16871 Системы пластмассовых трубопроводов и воздуховодов. Пластиковые трубы и фитинги. Метод защиты от прямого (естественного) атмосферного воздействия.
- ISO 17455 Системы пластмассовых трубопроводов - Многослойные трубы - Определение кислородопроницаемости барьерных труб; Техническое исправление 1
- PPI TR-3 Политика и процедуры разработки основы гидростатического проектирования (HDB), гидростатических расчетных напряжений (HDS), основы расчета давления (PDB), основы расчета прочности (SDB), номинальных значений минимальной требуемой прочности (MRS) и категоризированной требуемой прочности (CRS) для терморегуляторов.
- PPI TR-4 Перечень PPI HSB базовых гидростатических расчетных значений (HDB), расчетных гидростатических напряжений (HDS), расчетных оснований прочности (SDB), расчетных оснований давления (PDB) и минимально требуемой прочности (MRS) для термопластических материалов трубопроводов или труб
ASTM F2623-25 История
- 2025 ASTM F2623-25 Стандартные технические условия для полиэтилена повышенной температуры (PE-RT) систем для применения с непитьевой водой
- 2024 ASTM F2623-24e1 Стандартные спецификации для систем из полиэтилена повышенной температуры (PE-RT) для применения в непитьевой воде
- 2024 ASTM F2623-24 Стандартные спецификации для систем из полиэтилена повышенной температуры (PE-RT) для применения в непитьевой воде
- 2023 ASTM F2623-23 Стандартные спецификации для систем из полиэтилена повышенной температуры (PE-RT) для применения в непитьевой воде
- 2022 ASTM F2623-22 Стандартные спецификации для систем из полиэтилена повышенной температуры (PE-RT) для применения в непитьевой воде
- 2019 ASTM F2623-19 Стандартные спецификации для трубок из полиэтилена повышенной температуры (PE-RT) SDR 9
- 2014 ASTM F2623-14 Стандартные спецификации для трубок из полиэтилена повышенной температуры (PE-RT) SDR 9
- 2008 ASTM F2623-08 Стандартные спецификации для трубок из полиэтилена повышенной температуры (PE-RT) SDR 9
- 2007 ASTM F2623-07 Стандартные спецификации для трубок из полиэтилена повышенной температуры (PE-RT) SDR 9
