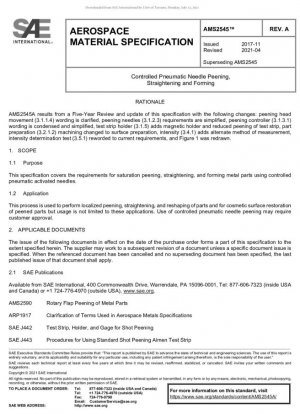

SAE AMS2545A-2021
Контролируемая пневматическая игольная обработка, выпрямление и формование
- Стандартный №
- SAE AMS2545A-2021
- Дата публикации
- 2021
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AMS2545A-2021
- сфера применения
-
Предыстория пересмотра стандарта и развитие технологий
AMS2545A, ключевой компонент Международной системы спецификаций аэрокосмических материалов SAE, завершил пятилетний пересмотр и обновление в 2021 году. По сравнению с версией 2017 года, эта редакция включает в себя, главным образом, семь технических улучшений, включая оптимизированное описание управления движением головки дробеструйной установки, упрощенные требования к испытаниям иглы дробеструйной установки и добавление магнитного приспособления к приспособлению для испытательной полосы. Этот стандарт, впервые опубликованный в 2005 году, отражает постоянный спрос на прецизионные технологии улучшения поверхности в секторе авиационной промышленности.
Сравнение технических требований к основному оборудованию
Компоненты Требования версии 2017 года Обновления версии 2021 года Дробеструйная головка Метод управления движением не указан Новый пункт 3.1.1.4, различающий ручной и автоматический режимы управления Дробеструйная игла Обязателен осмотр с помощью 10-кратного увеличительного стекла Допускается корректировка цикла осмотра в соответствии с рекомендациями производителя оборудования Контроллер Требования к управлению давлением в замкнутом контуре Упростить пункт 3.1.3.1 и уточнить 5-секундное отключение по инерции
Управление ключевыми параметрами процесса
Случай измерения прочности
В проекте ремонта лопатки авиационного двигателя при использовании испытательных полос Альмена для проверки прочности было обнаружено, что:
- Новый стандарт позволяет магнитным приспособлениям заменять традиционную винтовую фиксацию (3.1.5.1)
- Скорость покрытия 2-дюймовой области в центре испытательной полосы напрямую влияет на точность измерения высоты дуги
- Оператору необходимо воспроизвести кривую насыщения в пределах отклонения ±0,0015 дюйма (0,038 мм)
Предложения по внедрению
- Модернизация оборудования: Рекомендуется приобрести головку для дробеструйной обработки с контролем движения иглы в реальном времени (3.1.1.2)
- Валидация процесса: Использование нового рекомендуемого приспособления для магнитной тест-полоски может сэкономить 20% времени настройки машины
- Обучение персонала: Операторам необходимо повторно проходить оценку измерения прочности каждые 6 месяцев (3.5.5)
Требования к обеспечению качества
Согласно пункту 4.4, для каждой партии должен быть предоставлен отчет, содержащий следующие элементы:
- Принципиальная схема зоны дробеструйной обработки
- Сравнение фактической интенсивности дробеструйной обработки с указанным диапазоном
- Размер и конфигурация головки используемых дробеструйных игл
SAE AMS2545A-2021 Ссылочный документ
- SAE J2277 Определение покрытия дробеструйной обработкой*， 2023-01-13 Обновление
- SAE J442 ТЕСТ-ПОЛОСКА, ДЕРЖАТЕЛЬ И МАТЕРИАЛ ДЛЯ Дробеструйной обработки*， 2022-01-01 Обновление
- SAE J443 Определение интенсивности дробления при улучшении поверхности*， 2024-11-01 Обновление
SAE AMS2545A-2021 История
- 2021 SAE AMS2545A-2021 Контролируемая пневматическая игольная обработка, выпрямление и формование
- 2017 SAE AMS2545-2017 Контролируемая пневматическая игольная обработка @ Выпрямление и формование
