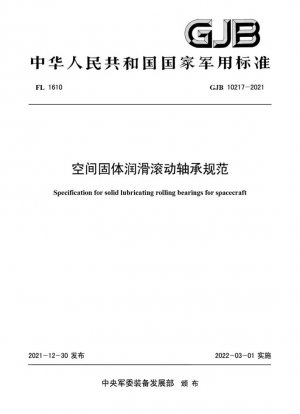

GJB 10217-2021
Спецификация для космических подшипников качения с твердой смазкой (Англоязычная версия)

Стандартный №

GJB 10217-2021

язык

Китайский, Доступно на английском

Дата публикации

2021

Разместил

Military Standard of the People's Republic of China-General Armament Department

Последняя версия

GJB 10217-2021

сфера применения

Анализ основного содержания стандарта

Технические размеры	Шарикоподшипники с глубокими канавками	Шарикоподшипники с радиальным упором	Особые требования
Диапазон размеров	Внутренний диаметр 3–260 мм	Внутренний диаметр 3–260 мм	Для превышения предела требуется специальное соглашение
Метод смазки	Напыленная пленка на основе MoS2 (0,5–2 мкм)		Адгезия ≥10Н
Адаптивность к окружающей среде	-3Па в нерабочем диапазоне рабочих температур от -150°C до 150°C.

---

Ключевые технологические инновации

Система твердой смазки

Используя технологию напыленной композитной смазочной пленки MoS2, система достигает коэффициента трения в вакууме ≤0,05 и срока службы до износа ≥3×10⁵ оборотов. Фиксатор изготовлен из армированного стекловолокном политетрафторэтилена плотностью 2,1-2,5 г/см³ и прочностью на сжатие 25-45 МПа.

Специальный контроль процесса

• Контроль твердости: Разница твердости кольца с наружным диаметром ≤100 мм ≤1HRC
• Чистота: 100% проверка на наличие посторонних примесей, уровень чистоты среды сборки 100000
• Остаточный намагниченность: Строго в соответствии с требованиями GJB 268A-2000

---

Рекомендации по внедрению и применению

Руководство по выбору

Выберите срок службы подшипника в соответствии с контактным напряжением:
800 МПа соответствует ≥1×10⁸ оборотов, 2300 МПа соответствует ≥5×10⁴ оборотов

Точки приемки

1. Проверка толщины смазочной пленки (0,5–2 мкм) и адгезии
2. Осмотр сепаратора на наличие дефектов, таких как расслоение и пузырьки
3. Испытание пускового момента трения (≤10×10^-4Н·м при внутреннем диаметре ≤6 мм)

---

Стандартный анализ эволюции

По сравнению с GJB 268A-2000, в данную спецификацию добавлено:
1) Количественные показатели слоя пленки MoS2
2) Параметры производительности материала сепаратора
3) Трение Метод испытания крутящего момента в условиях вакуума
4) Требования к адаптации к космическим условиям, таким как атомарный кислород/ультрафиолетовое излучение

GJB 10217-2021 Ссылочный документ

• GB/T 18254 Высокоуглеродистая хромсодержащая сталь
• GB/T 24608 Правила осмотра подшипников качения и их товарных частей*， 2023-12-28 Обновление
• GB/T 25769 Подшипники качения. Методы измерения радиального внутреннего зазора
• GB/T 276 Подшипники качения.Радиальные шарикоподшипники.Граничные размеры
• GB/T 292 Размеры радиально-упорного шарикоподшипника качения*， 2023-12-28 Обновление
• GB/T 294 Подшипники качения.Шарикоподшипники с трехточечным и четырехточечным контактом.Граничные размеры
• GB/T 307.1 Подшипники качения. Радиальные подшипники. Геометрические характеристики изделия (GPS) и значения допусков.
• GB/T 307.2 Подшипники качения. Принципы и методы измерения и калибровки.
• GB/T 307.3 Подшипники качения. Общие технические регламенты.
• GB/T 3086 Высокоуглеродистые хромистые нержавеющие подшипниковые стали
• GB/T 32562-2016 Метод измерения момента трения подшипника качения
• GB/T 34891-2017 Подшипники качения. Детали из высокоуглеродистых хромистых подшипниковых сталей. Технические условия на термообработку.
• GJB 1027A-2005 Требования к испытаниям ракет-носителей, разгонных блоков и космических аппаратов
• GJB 2203 Требования к чистоте спутниковой продукции и контролю загрязнения
• GJB 268A-2000 Общие характеристики подшипников качения для аэрокосмической отрасли
• GJB 6484 Спецификация на высокоуглеродистую хромистую подшипниковую сталь для военного назначения
• JB/T 13349 Метод измерения угла контакта радиально-упорного шарикоподшипника качения
• JB/T 1460 Подшипники качения. Детали подшипников изготовлены из высокоуглеродистой хромистой нержавеющей стали. Спецификации для термообработки.
• JB/T 3574 Знаки подшипников качения
• JB/T 6641 Остаточное намагничивание подшипников качения и стандарт метода его оценки
• JB/T 7051 Детали подшипников качения.Методы измерения и оценки шероховатости поверхности.
• JB/T 7361 Методы испытаний твердости деталей подшипников качения*， 2023-12-29 Обновление
• QJ 2050 Спецификация для испытаний подшипников, используемых в космических кораблях, в режиме реального времени

GJB 10217-2021 История

• 2021 GJB 10217-2021 Спецификация для космических подшипников качения с твердой смазкой
