SAE AS9283C-2021

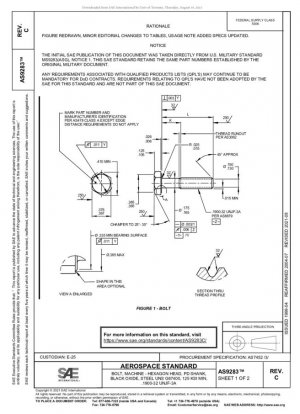

БОЛТ, МАШИННЫЙ - ШЕСТИГРАННАЯ ГОЛОВКА, ХВОСТОВИК PD, ЧЕРНЫЙ ОКИС, СТАЛЬ UNS G87400, 125 KSI MIN, .1900-32 UNJF-3A
- Стандартный №
- SAE AS9283C-2021
- Дата публикации
- 2021
- Разместил
- Society of Automotive Engineers (SAE)
- Последняя версия
- SAE AS9283C-2021
- сфера применения
-
Обзор стандарта
AS9283C определяет технические требования к болтам с шестигранной головкой для аэрокосмической промышленности. Он является преемником военного стандарта США MS9283 (ASG). Этот стандарт распространяется на болты из стали UNS G87400 с минимальной прочностью на разрыв 125 тысяч фунтов на кв. дюйм и покрытием из чёрной оксидной плёнки.
Анализ основных параметров
Характеристики Требования AS9283C Соответствующие военные стандарты Характеристики резьбы .1900-32 UNJF-3A Эквивалент MS9283 Стандарты материалов AMS6322 (UNS G87400) Состав SAE 8740 Обработка поверхности AMS2485 Черный Оксид Требования к коррозионной стойкости
Система размеров
Стандарт включает 40 спецификаций от MS9283-04 до MS9283-43 с диапазоном длины 0,365–3,885 дюйма, что соответствует толщине головки 0,072–3,245 дюйма. Особые примечания:
- Для деталей 04-14 используется база Z вместо базы Y.
- Все допуски размеров соответствуют ANSI Y14.5-1982.
- Неприсвоенные номера деталей запрещены.
Требования к контролю качества
Магнитно-порошковая дефектоскопия: выполняется в соответствии со стандартом ASTM E1444 для обеспечения отсутствия поверхностных трещин.
Шероховатость поверхности: Ra≤125 микродюймов (ASME B46.1)
Обработка кромок: все острые кромки скошены на 0,003–0,015 дюйма.
Технологические Эволюция
Основные изменения в издании 2021 года:
- Диаграммы перерисованы для оптимизации читаемости
- Примечания к установленным инструкциям
- Обновленные справочные спецификации (требования к закупкам AS7452/3)
Примечание: версия SAE больше не включает требования к сертификации QPL для военных, но оборонные контракты по-прежнему должны соответствовать исходным военным стандартам.
Рекомендации по внедрению
1. Замена материала: Сталь G87400 должна соответствовать требованиям к химическому составу AMS6322
2. Управление процессом: Толщина обработки черной оксидной пленкой должна соответствовать стандартам AMS2485 Класс 1
3. Фокус проверки: Радиус галтели впадины резьбы должен гарантированно составлять 0,025±0,010 дюйма
SAE AS9283C-2021 Ссылочный документ
- ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
- ASME Y14.36M Символы текстуры поверхности — метрическая версия
- ASTM E1444 Стандартная практика магнитопорошкового исследования
SAE AS9283C-2021 История
- 2021 SAE AS9283C-2021 БОЛТ, МАШИННЫЙ - ШЕСТИГРАННАЯ ГОЛОВКА, ХВОСТОВИК PD, ЧЕРНЫЙ ОКИС, СТАЛЬ UNS G87400, 125 KSI MIN, .1900-32 UNJF-3A
- 2015 SAE AS9283B-2015 БОЛТ@ МАШИНА – ШЕСТИГРАННАЯ ГОЛОВКА@ ХВОСТОВИК PD@ ЧЕРНЫЙ ОКИС@ СТАЛЬ UNS G87400@ 125 KSI MIN@ .1900-32 UNJF-3A
- 2006 SAE AS9283A-2006 (R) БОЛТ МАШИННЫЙ — ШЕСТИГРАННАЯ ГОЛОВКА, ХВОСТОВИК PD, ЧЕРНЫЙ ОКИСЛ, СТАЛЬ UNS G87400, 125 KSI MIN, .1900-32 UNJF-3A FSC 5306
- 2004 SAE AS9283-2004 БОЛТ МАШИННО-СТАЛЬНОЙ AMS 6322, ЧЕРНЫЙ ОКИСЛ, С ШЕСТИГРАННОЙ ГОЛОВКОЙ, .190-32 UNJF-3A
- 1999 SAE AS9283-1999 Болт, машинная шестигранная головка, хвостовик PD, вороненый, сталь UNS G87400, 125 KSI MIN, .1900-32 UNJF-3A
