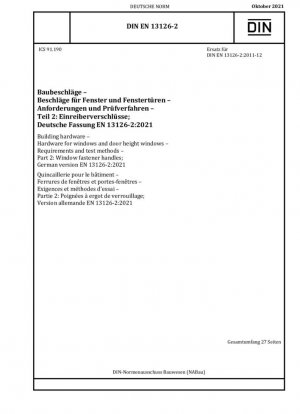

DIN EN 13126-2:2021
Строительная фурнитура. Фурнитура для окон и дверных проемов. Требования и методы испытаний. Часть 2. Ручки оконного крепежа; Немецкая версия EN 13126-2:2021

Стандартный №

DIN EN 13126-2:2021

Дата публикации

2021

Разместил

German Institute for Standardization

состояние

быть заменен

быть заменен

DIN EN 13126-2:2011

DIN EN 13126-2:2020

DIN EN 13126-2:2021-10

Последняя версия

DIN EN 13126-2:2011-12

DIN EN 13126-2:2020

DIN EN 13126-2:2021-10

сфера применения

Ключевые моменты основного обновления стандарта

Технические параметры	Издание 2011 г.	Издание 2021 г.
Независимость	Необходимо использовать совместно с EN 13126-1	Независимый стандарт, содержит всю необходимую информацию
Классификация долговечности	Неуказанная классификация	H1 (5000 раз), H2 (10000 раз), H3 (20000 раз)
Уровень сопротивления взлому	До 100 Нм	Новый класс 200 Нм (класс 3)

---

Измененная система классификации

В новой версии используется шестизначная система кодирования:

1. Долговечность: H1–H3 соответствует разному количеству циклов испытаний
2. Качество: Зарезервировано на уровне 0 (нет требований)
3. Устойчивость к коррозии: Классифицировано в соответствии с EN 1670
4. Размер испытания: Зарезервировано на уровне 0 (нет требований)
5. Защита от кражи: Уровни 0–3 (35–200 Нм)
6. Надежность запирания: от 0 (без замка) до 3 (более 100 вариантов запирания)

Пример применения

Запирающее устройство для раздвижных окон с маркировкой EN 13126-2:2021 H2-0-2-0-1-2 указывает на:

• Долговечность: 10 000 рабочих циклов
• Стойкость к коррозии: класс 2
• Способность защиты от взлома: 35 Нм
• 30–99 вариантов запирания

---

Основные требования к испытаниям

Механические свойства

• Эксплуатационные Крутящий момент: ≤10 Нм (измерено на расстоянии 85 мм от точки вращения)
• Прочность на кручение: Деформация ≤5 мм под нагрузкой 200 Н
• Испытание эксцентриковой силы: вертикальная нагрузка 300 Н в течение 30 секунд без сбоев

Проверка противоугонной функции

Элементы испытаний	Класс 1	Класс 2	Класс 3
Противовращательный крутящий момент	35 Нм	100 Нм	200 Нм
Противоаварийный снос	35 Нм	100 Нм	200 Нм

---

Рекомендации по применению

Примечания производителя

1. Запирающее устройство должно соответствовать требованиям 25% испытания на долговечность (например, уровень H3 требует 5000 циклов запирания)
2. Ключевые компоненты должны пройти испытание в соляном тумане (EN 1670)
3. При использовании конструкции со страховкой от поломки необходимо гарантировать сохранение функции запирания после нагрузки 40–50 Нм

Руководство испытательного органа

• Температура окружающей среды должна поддерживаться в диапазоне 15–30 °C
• Рабочая частота составляет 550±20 циклов/час
• Необходимо использовать специальную испытательную рамку, предоставленную производителем

DIN EN 13126-2:2021 История

• 2021 DIN EN 13126-2:2021 Строительная фурнитура. Фурнитура для окон и дверных проемов. Требования и методы испытаний. Часть 2. Ручки оконного крепежа; Немецкая версия EN 13126-2:2021
• 2020 DIN EN 13126-2:2020-02 Проект документа - Строительная фурнитура - Фурнитура для окон и окон высотой с дверь - Требования и методы испытаний - Часть 2: Ручки оконных замков; Немецкая и английская версии prEN 13126-2:2020
• 2020 DIN EN 13126-2 E:2020 Проект документа. Строительная фурнитура. Фурнитура для окон и оконных проемов. Требования и методы испытаний. Часть 2. Ручки оконного крепежа; Немецкая и английская версия prEN 13126-2:2020.
• 2011 DIN EN 13126-2:2011-12 Постройка оборудования - Требования и методы испытаний для окон и высоких окон дверей - Часть 2: Ручки для фиксаторов окон
• 2011 DIN EN 13126-2 E:2011-03 Черновик документа - Строительство оборудования - Требования и методы испытаний для окон и высоких окон дверей - Часть 2: Ручки для креплений окон; немецкая версия prEN 13126-2:2011
• 2011 DIN EN 13126-2:2011 Строительная фурнитура. Требования и методы испытаний окон и оконных проемов. Часть 2. Ручки оконных застежек; Немецкая версия EN 13126-2:2011.
• 2004 DIN CEN/TS 13126-2:2004 Строительная фурнитура, фурнитура для окон и дверных проемов. Требования и методы испытаний. Часть 2. Ручки застежки створки; Немецкая версия CEN/TS 13126-2:2004.
• 1998 DIN EN 13126-2 E:1998-04 Строительная фурнитура. Фурнитура для окон и оконных проемов. Требования и методы испытаний. Часть 2. Ручки оконных застежек.
