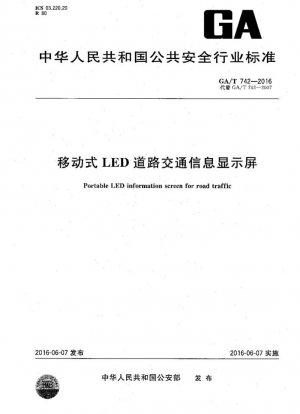

GA/T 742-2016
Портативный светодиодный информационный экран для дорожного движения (Англоязычная версия)
- Стандартный №
- GA/T 742-2016
- язык
- Китайский, Доступно на английском
- Дата публикации
- 2016
- Разместил
- Professional Standard - Public Safety Standards
- Последняя версия
- GA/T 742-2016
- заменять
- GA/T 742-2007
- сфера применения
-
История развития и разработки стандарта
GA/T 742-2016, отраслевой стандарт общественной безопасности, выпущенный Министерством общественной безопасности, заменяет стандарт 2007 года для автомобильных дисплеев. Он отражает скоординированное развитие технологий светодиодных дисплеев и потребностей в управлении дорожным движением. Стандарт был разработан Научно-исследовательским институтом управления дорожным движением Министерства общественной безопасности совместно с несколькими научно-исследовательскими институтами и предприятиями.
Анализ изменений в определениях терминологии
Терминология Определение версии 2007 г. Изменения в версии 2016 г. Пиксель Базовый блок с одним светодиодом Расширенный до управляемого блока, состоящего из одного или нескольких светодиодов Точка вне контроля Сохраненные термины Удалено, концепция пикселя вне контроля принята единообразно
Анализ ключевых технических показателей
Требования к оптическим характеристикам
Стандарт устанавливает, что полноцветные экраны должны иметь яркость ≥ 4000 кд/м² как при вертикальном, так и при горизонтальном угле 0°, а жёлтые экраны должны иметь одинаковую яркость. Формула равномерности яркости включает параметр расстояния: |B₁-B₂|/B_min ≤ 2×L для обеспечения видимости на большом расстоянии.Классификация электрических характеристик
Тип Режим питания Основные параметры Портативный DC12/24 В или AC220 В Непрерывная работа ≥10 ч, функция оповещения о столкновении Устанавливается на транспортное средство Источник питания постоянного тока Мощность≤60 Вт, защита от обратной полярности
Требования к экологической адаптации
Продукция должна соответствовать Тщательные испытания: диапазон температур от -40°C до 55°C, относительная влажность 93% и уровни защиты IP5X/IPX3. Новое требование к 96-часовому испытанию в соляном тумане гарантирует надежность в прибрежных районах.
Пример внедрения
В административном центре провинции был установлен мобильный информационный экран на прицепе (модель YXP-T-AC) для временного управления дорожным движением. Экран площадью 1,5 м² соответствовал стандартным требованиям и обеспечивал защиту IPX3 даже в сильный дождь, обеспечивая непрерывные предупреждения о наводнениях в течение 72 часов.
Сравнение старого и нового стандартов
Сравнительные размеры GA/T 742-2007 GA/T 742-2016 Классификация продукции Только для установки на транспортное средство Три категории: переносные/установленные на транспортное средство/установленные на прицеп Электрические испытания 4 базовых испытания 9 подробных испытаний, добавлено обнаружение тока утечки
Рекомендации по внедрению
- Основы выбора: Выберите тип конструкции в соответствии со сценарием применения. Переносные рекомендуются для аварийного управления, а прицепные — для стационарных постов.
- Основные направления приёмки: Обратите внимание на проверку формулы равномерности яркости и измеренного расстояния между пикселями ≥ 8 мм.
- Точки обслуживания: Регулярно проверяйте защитный слой от соляного тумана, особенно при использовании в прибрежных зонах.
GA/T 742-2016 Ссылочный документ
- GB 4208-2008 Степени защиты, обеспечиваемые корпусом (код IP)
- GB/T 2423.1 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний. Испытания A: Холод.
- GB/T 2423.10 Экологические испытания. Часть 2. Методы испытаний. Испытание Fc: Вибрация (синусоидальная).*， 2019-06-04 Обновление
- GB/T 2423.11 Экологические испытания электрических и электронных изделий. Часть 2: Методы испытаний. Испытание Fd: Широкополосная случайная вибрация. Общие требования.
- GB/T 2423.17 Испытания на воздействие окружающей среды Часть 2: Методы испытаний Тест Ka: Соляной туман*， 2024-08-23 Обновление
- GB/T 2423.2 Экологические испытания электрических и электронных изделий. Часть 2. Методы испытаний. Испытания B: Сухой жар.
- GB/T 2423.3 Экологические испытания. Часть 2. Метод испытания. Испытательная кабина: влажное тепло, устойчивое состояние.*， 2016-12-13 Обновление
- GB/T 8417 Цвета световых сигналов
GA/T 742-2016 История
- 2016 GA/T 742-2016 Портативный светодиодный информационный экран для дорожного движения
- 2007 GA/T 742-2007 Экран информации о дорожном движении на автомобиле
