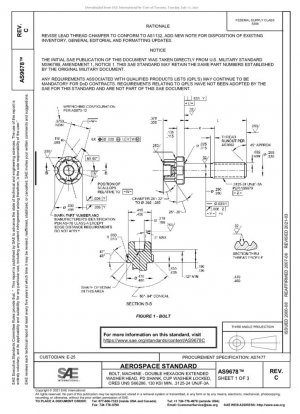

SAE AS9678C-2021
БОЛТ, МАШИННЫЙ — ДВУХШЕСТИУГОЛЬНАЯ УДЛИНЕННАЯ ГОЛОВКА С ШАЙБОЙ, ХВОСТОВИК PD, ЗАПОРНАЯ ШАЙБА, CRES UNS S66286, 130 KSI MIN, .3125-24 UNJF-3A

Стандартный №

SAE AS9678C-2021

Дата публикации

2021

Разместил

Society of Automotive Engineers (SAE)

Последняя версия

SAE AS9678C-2021

сфера применения

Обзор стандарта и развитие технологий

AS9678C, переработанная версия военного стандарта США MS9678B, была впервые опубликована SAE в 2000 году. Основные обновления последней редакции 2021 года включают: углы наклона резьбы, соответствующие AS1132, новые инструкции по управлению запасами и стандартизированные форматы редактирования. Этот стандарт распространяется на болты с удлинённой головкой под шайбу с двойным шестигранником, хвостовиком типа PD и стопорным механизмом с тарельчатой шайбой.

---

Анализ основных параметров

Характеристики	Требования	Стандарты испытаний
Материал	UNS S66286Жаропрочная и коррозионностойкая сталь	AMS5731
Прочность на разрыв	≥130 KSI	AS7477
Спецификация резьбы	.3125-24 UNJF-3A	ANSI Y14.5M
Поверхность шероховатость	125 мкдюйм Ra	ASME B46.1

---

Сравнение спецификаций размеров

Стандарт включает 56 номеров деталей 03-58 с длиной (L) от 0,428 дюйма до 6,010 дюйма. Ключевой размер K (толщина шайбы) варьируется от 0,088 дюйма до 5,125 дюйма в зависимости от спецификаций. Например:

• MS9678-12: L=0,990-1,010", K=0,088-0,125"
• MS9678-50: L=4,990-5,010", K=4,065-4,125"

---

Требования к особому процессу

1. Флуоресцентный контроль: выполняется в соответствии с ASTM E1417 Тип 1 Уровень 2
2. Подготовка кромок: все острые кромки скошены 0,003–0,015 дюйма
3. Проверка материала: требуется сертификат соответствия AMS5731

---

Рекомендации по внедрению

1. Предпочтительная редакция идентификации версии R класса=instrument
2. Обратите внимание на требования к изменению базовой плоскости спецификаций MS9678-03–MS9678-18
3. Старые версии запасных частей можно использовать до их исчерпания
4. Использование неназначенных номеров деталей запрещено

SAE AS9678C-2021 Ссылочный документ

• ASME B46.1 Текстура поверхности (шероховатость поверхности, волнистость и слой) (- 2009 г.)
• ASME Y14.36M Символы текстуры поверхности — метрическая версия
• ASTM E1 Стандартные спецификации для термометров ASTM

SAE AS9678C-2021 История

• 2021 SAE AS9678C-2021 БОЛТ, МАШИННЫЙ — ДВУХШЕСТИУГОЛЬНАЯ УДЛИНЕННАЯ ГОЛОВКА С ШАЙБОЙ, ХВОСТОВИК PD, ЗАПОРНАЯ ШАЙБА, CRES UNS S66286, 130 KSI MIN, .3125-24 UNJF-3A
• 2014 SAE AS9678B-2014 БОЛТ@ МАШИНА — ДВУХШЕСТИУГОЛЬНАЯ УДЛИНЕННАЯ ШАЙБА ГОЛОВКА@ ХВОСТОВИК PD@ МАШИНА ЗАПОРНАЯ@ CRES@ UNS S66286@ 130 KSI MIN@ .3125-24 UNJF-3A
• 2007 SAE AS9678A-2007 БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННИКАМИ, УДЛИНЕННАЯ ШАЙБА, ХВОСТОВИК PD, ЗАПОРНАЯ ШАЙБА, CRES, UNS S66286, 130 KSI MIN, .3125-24 UNJF-3A
• 2003 SAE AS9678A-2003 (R) БОЛТ, МАШИННЫЙ — ГОЛОВКА С ДВУМЯ ШЕСТИГРАННОЙ ШАЙБОЙ, ХВОСТОВИК PD, ЗАКРЫТАЯ МАШИНА, CRES, UNS S66286, 130 KSI MIN, .3125-24 UNJF-3A
• 2000 SAE AS9678-2000 Болт@ Машина - Cres@ AMS 5731@ Двойной шестигранник@ Удлиненная головка шайбы@ Чашечная шайба с блокировкой@ .3125-24 UNJF-3A
