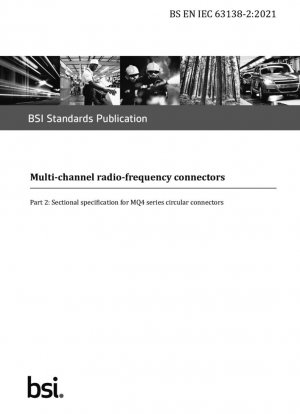

BS EN IEC 63138-2:2021
Многоканальные радиочастотные разъемы. Характеристики сечения круглых разъемов серии MQ4

Стандартный №

BS EN IEC 63138-2:2021

Дата публикации

2021

Разместил

British Standards Institution (BSI)

состояние

быть заменен

быть заменен

BS EN IEC 63138-2:2023

Последняя версия

BS EN IEC 63138-2:2023

сфера применения

Обзор стандарта

BS EN IEC 63138-2:2021, британский стандарт, реализующий IEC 63138-2:2020, определяет типовые технические характеристики четырёхканальных круглых радиочастотных разъёмов серии MQ4. Эти разъёмы обладают волновым сопротивлением 50 Ом и доступны как в быстроразъёмном, так и в резьбовом исполнении. Они в основном используются в системах мобильной связи и другом оборудовании.

---

Основные технические требования

Категория параметров	Технические требования	Метод испытаний
Электрические характеристики	Диапазон частот DC-6 ГГц | Обратные потери ≥26 дБ (0-3 ГГц) | Сопротивление изоляции ≥5 ГОм	IEC 63138-1:2019 Глава 8.4
Механические характеристики	Сила удержания центрального контакта ≥0,4 Н | Сила вставки и извлечения быстроразъемного соединения ≤100 Н | Крутящий момент резьбового типа ≥25 Н·м	Стандартный контрольный тест по главе 4.2
Адаптация к окружающей среде	Климатическая категория 40/85/21 | Испытание в соляном тумане, 48 часов | Механическая прочность 100 операций	IEC 63138-1:2019 Глава 8.6

---

Ключевые показатели размеров интерфейса

Глава 4 стандарта подробно определяет размеры сопрягаемой поверхности розетки MQ4 и вилки MQ4:

• Допуск внешнего диаметра гнезда: 31,75–31,80 мм
• Диаметр центрального контакта радиочастотного канала: 1,17–1,23 мм
• Глубина вставки быстроразъемного разъема: 26,30–26,40 мм

---

Система оценки качества

Глава 5 стандарта устанавливает трехуровневую процедуру оценки качества:

1. Контроль партии: 100% полная проверка соответствия размеров и сохранения калибра
2. Периодический контроль: Включает 23 испытания, такие как испытание в солевом тумане и испытание на механическую прочность
3. Квалификационный контроль: Включает ключевые показатели, такие как интермодуляционные искажения и уровень мощности ВЧ

---

Рекомендации по внедрению

Основываясь на рекомендациях по подготовке подробных спецификаций, изложенных в главе 6 стандарта, производителям рекомендуется:

• Строго следовать пустому шаблону подробной спецификации в приложении к стандарту
• Четко указывать код варианта разъема и климатическую категорию
• Эксплуатационные характеристики Для нестандартной кабельной арматуры отклонения должны быть указаны отдельно

BS EN IEC 63138-2:2021 Ссылочный документ

• IEC 63138-1:2019 Многоканальные радиочастотные соединители. Часть 1. Общая спецификация. Общие требования и методы испытаний.

BS EN IEC 63138-2:2021 История

• 2023 BS EN IEC 63138-2:2023 Многоканальные радиочастотные разъемы. Характеристики сечения круглых разъемов серии MQ4
• 2021 BS EN IEC 63138-2:2021 Многоканальные радиочастотные разъемы. Характеристики сечения круглых разъемов серии MQ4
