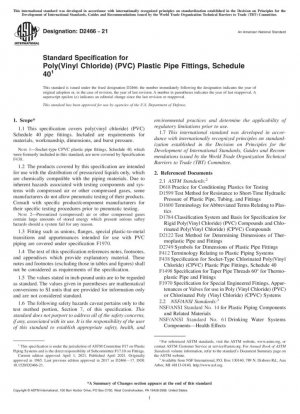

ASTM D2466-21
Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- Стандартный №
- ASTM D2466-21
- Дата публикации
- 2021
- Разместил
- American Society for Testing and Materials (ASTM)
- состояние
- быть заменен
- ASTM D2466-23
- Последняя версия
- ASTM D2466-24
- сфера применения
-
Технический обзор стандарта ASTM D2466-21
Настоящая спецификация устанавливает требования к трубопроводной арматуре из ПВХ по стандарту 40, используемой в жидкостных системах под давлением. Стандарт охватывает четыре классификации ПВХ-компаундов со строгими требованиями к точности размеров, механической прочности и химической стойкости.
Требования к составу материала
Класс ПВХ-компаунда Прочность на разрыв (psi) Температура теплового изгиба (°F) Основные области применения ПВХ 12454-B 6400 150 Системы общего назначения под давлением ПВХ 13354-C 6400 160 Применение при более высоких температурах ПВХ 14333-D 5000 140 Проекты с учетом стоимости
Критические размерные параметры
Стандарт определяет три ключевые размерные таблицы для фитингов из ПВХ:
- Таблица 1: Размеры раструбов с допусками до ±0,004" для фитингов меньшего размера
- Таблица 2: Минимальная длина укладки для колен и тройников
- Таблица 3: Технические характеристики переходных втулок с обязательными ребрами жесткости
Требования к толщине стенки 125% толщины трубы Schedule 40 для корпусов фитингов и эквивалентной толщины для резьбовых частей в соответствии со стандартами Schedule 80.
Стандарты рабочих характеристик давления
Испытание на разрывное давление проводится по уравнению: S = P(DO - t)/2t, где:
- S = кольцевое напряжение (фунты на кв. дюйм)
- P = внутреннее давление
- DO = наружный диаметр
- t = минимальная толщина стенки
Процедуры испытаний требуют достижения минимального разрывного давления в течение 60-70 секунд (метод испытаний D1599). Для фитингов 1/2" это соответствует 1910 фунтам на кв. дюйм для стандартных соединений.
Гарантия качества и маркировка
Обязательная маркировка включает в себя:
- Идентификация производителя
- Класс материала (ПВХ I, II, 12 или 13)
- Знак сертификации NSF для применения в питьевой воде
- Обозначение размера
- Ссылка на стандарт ASTM D2466
Все фитинги должны проходить визуальный осмотр на предмет дефектов и демонстрировать однородные свойства материала.
Вопросы внедрения
Ключевые примечания по применению из стандарта:
Предупреждение о безопасности: Стандарт прямо запрещает пневматические испытания из-за опасностей, связанных с накопленной энергией. Следует проводить только гидростатические испытания.
Совместимость резьбы: Все конические трубные резьбы должны соответствовать спецификации F1498 (резьба 60°).
Ограничения по материалу: Сварные фитинги исключены из данной спецификации, требуя альтернативных стандартов для изготовленных компонентов.
ASTM D2466-21 Ссылочный документ
- ASTM D1599 Стандартный метод испытаний пластиковых труб, трубопроводов и фитингов на устойчивость к кратковременному гидравлическому сбою
- ASTM D1600 Стандартная терминология для сокращенных терминов, относящихся к пластмассам
- ASTM D1784 Стандартные спецификации для жестких соединений поли(винилхлорида) (ПВХ) и соединений хлорированного поли(винилхлорида) (ХПВХ)
- ASTM D2122 Стандартный метод испытаний для определения размеров термопластических труб и фитингов
- ASTM D2749 Стандартные символы размеров фитингов для пластиковых труб
- ASTM D618 Стандартная практика подготовки пластмасс для испытаний
- ASTM F1498 Стандартные спецификации для конической трубной резьбы 60° для термопластических труб и фитингов
- ASTM F1970 Стандартные спецификации для специальных фитингов, приспособлений или клапанов для использования в системах из поливинилхлорида (ПВХ) или хлорированного поливинилхлорида (ХПВХ)
- ASTM F412 Стандартная терминология, относящаяся к пластиковым трубопроводным системам
- ASTM F438 Стандартные спецификации для пластиковых трубных фитингов из хлорированного поли(винилхлорида) (ХПВХ) раструбного типа, класс 40
ASTM D2466-21 История
- 2024 ASTM D2466-24 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2023 ASTM D2466-23 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2021 ASTM D2466-21 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2017 ASTM D2466-17 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2015 ASTM D2466-15 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2013 ASTM D2466-13 Стандартные спецификации на полилпар; винилхлоридпар; lpar;PVCrpar; Фитинги для пластиковых труб, сорт 40
- 2006 ASTM D2466-06 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2005 ASTM D2466-05 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2002 ASTM D2466-02 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 2001 ASTM D2466-01 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
- 1999 ASTM D2466-99 Стандартные спецификации для фитингов для пластиковых труб из поли(винилхлорида) (ПВХ), список 40
