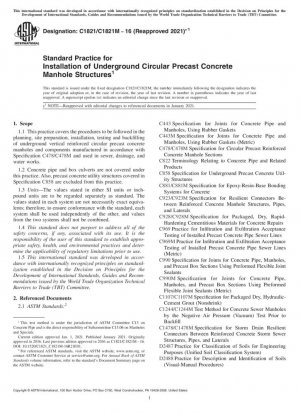

ASTM C1821/C1821M-16(2021)e1
Стандартная практика установки подземных круглых конструкций колодцев из сборного железобетона

Стандартный №

ASTM C1821/C1821M-16(2021)e1

Дата публикации

2021

Разместил

American Society for Testing and Materials (ASTM)

состояние

быть заменен

быть заменен

ASTM C1821/C1821M-25

Последняя версия

ASTM C1821/C1821M-25

сфера применения

Анализ основного содержания стандарта

Настоящий стандарт распространяется на установку круглых сборных бетонных колодцев в дренажных, канализационных и водопроводных системах, соответствующих спецификациям C478/C478M, и явно исключает бетонные прямоугольные водопропускные трубы и сооружения коммунального обслуживания, на которые распространяются стандарты C858.

---

Основные технические требования

Основные процессы	Требования к единицам СИ	Требования к английским единицам	Допустимое отклонение
Толщина выравнивающего слоя	≥75 мм	≥3 дюйма	±10 мм/0,5 дюйма
Диапазон расширения выравнивающего слоя	Расширение ≥150 мм	Расширение ≥6 дюймов	Согласно чертежам проекта
Толщина слоя обратной засыпки	200-300 мм/слой	8-12 дюймов/слой	Уплотнение ≥ 95%

Ключевые моменты процесса установки

1. Обработка фундамента

При обнаружении нестабильных фундаментов замените засыпку материалами фракционирования SW/SP/GW/GP, классифицированными USCS, с ≤12% частиц, проходящих через сито № 200 (75 мкм). При высоком уровне грунтовых вод требуется дренажный слой.

2. Сборка конструкции

При использовании стандартных резиновых прокладок C443 для соединения необходимо использовать соответствующий уплотнительный материал производителя. После установки каждую секцию необходимо проверить на: отклонение от вертикали ≤1/100 высоты и погрешность выравнивания ступени ≤5 мм.

3. Трубное соединение

Выберите соединители в соответствии с областью применения:
- Канализационная система: C923/C923M
- Система водостока: C1478/C1478M
Для зарезервированных интерфейсов требуются механические фиксирующие устройства.

---

Критерии приемки испытаний

Основные методы испытаний включают в себя:
1. C969 Испытание на утечку: допустимая утечка воды ≤100 галлонов/дюйм-диаметр/миля/день
2. C1244 Испытание отрицательным давлением: поддержание давления -35 кПа в течение 10 минут, падение давления ≤2,5 кПа

Рекомендации по реализации проекта

Контроль безопасности

Во время подъема используйте только указанные производителем точки подъема. Ступени не должны использоваться в качестве точек опоры. Коэффициент запаса прочности подъема должен быть ≥5 раз больше рабочей нагрузки.

Особые условия работы

Обратная засыпка на обширных участках грунта должна быть заменена неактивными материалами. При строительстве на мерзлом грунте необходимо обеспечить температуру основания >0°C. В условиях зыбучих песков рекомендуется разработать план опор на основе стандарта классификации D2487.

Контроль качества

Внедрение трехуровневой системы контроля:
1. Приемка на месте (размер/прочность/армирование)
2. Контроль в процессе производства (стыки/позиционирование/засыпка)
3. Контроль по завершении (осадка/герметизация/функциональность)

Анализ эволюции стандартов

Основные изменения в версии 2021 года:
- Обновлен список ссылочных стандартов (добавлено 5 пунктов, включая C1478M)
- Уточнен принцип независимого использования двухблочных систем
- Усилены технические требования к контролю уровня грунтовых вод

---

ASTM C1821/C1821M-16(2021)e1 Ссылочный документ

• ASTM C1107/C1107M Стандартные спецификации для упакованного сухого гидравлического цементного раствора (безусадочного)
• ASTM C1244/C1244M Стандартный метод испытания бетонных канализационных колодцев методом отрицательного давления воздуха (вакуумного) перед засыпкой
• ASTM C1478/C1478M Стандартные технические условия на упругие соединители ливневой канализации между железобетонными конструкциями ливневой канализации, трубами и ответвлениями
• ASTM C443  Стандартные спецификации на соединения круглых бетонных канализационных и водопропускных труб с использованием резиновых прокладок
• ASTM C443M Стандартные спецификации на соединения круглых бетонных канализационных и водопропускных труб с использованием резиновых прокладок (метрические)
• ASTM C478/C478M Стандартные технические условия на круглые секции люков из сборного железобетона
• ASTM C822 Стандартная терминология, касающаяся бетонных труб и сопутствующих товаров
• ASTM C858 Стандартные спецификации для подземных сборных железобетонных конструкций
• ASTM C881/C881M Стандартные спецификации для систем склеивания бетона на основе эпоксидной смолы
• ASTM C923/C923M Стандартные технические условия на упругие соединители между железобетонными конструкциями колодцев, трубами и ответвлениями
• ASTM C928/C928M Стандартные технические условия для упакованных, сухих, быстро твердеющих цементных материалов для ремонта бетонных конструкций
• ASTM C969 Стандартная практика приемочных испытаний инфильтрации и эксфильтрации установленных канализационных линий из сборных железобетонных труб
• ASTM C969M Стандартная практика приемочных испытаний на инфильтрацию и эксфильтрацию установленных канализационных линий из сборных железобетонных труб (метрических размеров)
• ASTM C990 Стандартные спецификации для соединений бетонных труб, люков и сборных коробчатых секций с использованием предварительно сформированных гибких герметиков для швов
• ASTM C990M Стандартные спецификации для соединений бетонных труб, люков и сборных коробчатых секций с использованием предварительно сформированных гибких герметиков для швов (метрических размеров)
• ASTM D2487 Стандартный метод испытаний для классификации грунтов для инженерных целей
• ASTM D2488 Стандартная практика описания и идентификации почв (визуально-ручная процедура)
• ASTM F2510/F2510M Стандартные технические условия на упругие соединители между железобетонными конструкциями колодцев и гофрированными двух- и трехстенными полиэтиленовыми и полипропиленовыми трубами

ASTM C1821/C1821M-16(2021)e1 История

• 2025 ASTM C1821/C1821M-25 Стандартная практика установки подземных круглых предварительно напряженных бетонных люков
• 2021 ASTM C1821/C1821M-16(2021)e1 Стандартная практика установки подземных круглых конструкций колодцев из сборного железобетона
• 2016 ASTM C1821/C1821M-16 Стандартная практика установки подземных круглых конструкций колодцев из сборного железобетона
