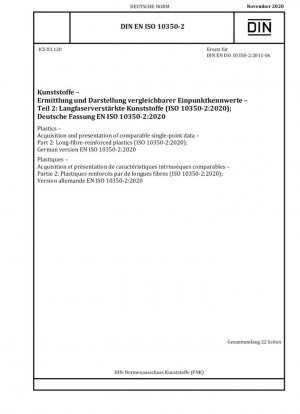

DIN EN ISO 10350-2:2020 Пластмассы. Сбор и представление сопоставимых одноточечных данных. Часть 2. Пластмассы, армированные длинными волокнами (ISO 10350-2:2020); Немецкая версия EN ISO 10350-2:2020

Стандартный №: DIN EN ISO 10350-2:2020
Дата публикации: 2020
Разместил: German Institute for Standardization
состояние: быть заменен
быть заменен: DIN EN ISO 10350-2:2020-11
Последняя версия: DIN EN ISO 10350-2:2020-11
заменять: DIN EN ISO 10350-2:2011 DIN EN ISO 10350-2:2018

сфера применения

Обзор стандарта и техническая база

DIN EN ISO 10350-2:2020 — это профессиональная спецификация для сбора и представления одноточечных данных для армированных длинными волокнами пластиков, заменяющая издание 2011 года. Этот стандарт был совместно разработан техническим комитетом ISO/TC 61 «Пластмассы» и техническим комитетом CEN/TC 249 «Пластмассы». Немецкая версия опубликована Комитетом по стандартам DIN, Секция пластмасс (FNK).

Основные технические изменения и обновления

По сравнению с изданием 2011 года, издание стандарта 2020 года претерпело важные технические обновления:

Обновленные пункты	Издание 2011 года	Издание 2020 года	Техническое значение
Стандарты электрических испытаний	IEC 60250	IEC 62631-2-1	Принятие обновленных методов испытаний диэлектрических свойств
Стандарты испытаний сопротивления	IEC 60093	IEC 62631-3-1 или ISO 3915	Предоставляет более комплексное решение для испытаний характеристик сопротивления
Нормативные ссылки	Частично устаревшие стандарты	Полностью обновленные ссылки на стандарты	Обеспечение своевременности и точности методов испытаний

Область применения и определение материала

Настоящий стандарт распространяется на термопластичные и термореактивные длинноволокнистые армированные пластики, включая:

Дисконтрастные волокна: армированные волокнами материалы длиной более 7,5 мм перед обработкой
Непрерывные волокна: ткани, непрерывные маты или однонаправленное армирование
Анизотропные материалы: композитные материалы с очевидной зависимостью от направления

Следует отметить, что материалы с длиной волокон менее 7,5 мм должны соответствовать стандарту ISO 10350-1.

Требования к подготовке и кондиционированию образцов

4.1 Технические условия на подготовку образцов

Образцы должны быть вырезаны из испытательных панелей, подготовленных в соответствии с серией стандартов ISO 1268. Обработка должна соответствовать стандарту ISO 2818, а размеры образцов должны соответствовать требованиям, указанным в таблице 2.

Тип материала	Метод обработки	Ключевые параметры	Стандартная основа
Пластики, армированные длинными волокнами	ISO 1268-1 по 1268-11	Температура, давление, контроль времени	Соответствующая часть ISO 1268

4.2 Требования к кондиционированию

Для материалов без очевидной чувствительности к влаге образцы должны быть кондиционированы в соответствии с соответствующими международными стандартами. При отсутствии стандартов на материалы образцы должны быть кондиционированы в соответствии с ISO 291 при температуре 23±2 и 50±10% относительной влажности в течение не менее 88 часов.

Для материалов со значительной гигроскопической зависимостью требуются данные как для сухого состояния, так и для равновесного состояния при 23 °C и относительной влажности 50 %, со следующими исключениями:

Реологические свойства (1.1–1.6): только сухое состояние
Термические свойства (3.1–3.8): только сухое состояние
Поверхностное сопротивление и сравнительный индекс трекингостойкости (4.6 и 4.9): только при относительной влажности 50 %

Требования к испытаниям и характеристика

5.1 Выбор процедуры испытания

Для определения характерных значений следует использовать процедуру испытания, условия испытания и единицы, указанные в таблице 2. Для различных типов армирования следует выбирать вариант процедуры испытания, соответствующий испытуемому материалу.

6.1 Требования к представлению результатов

Представление результатов должно соответствовать Таблице 2, которой должна предшествовать информация об идентификации материала, и которая должна быть снабжена соответствующей информацией, требуемой в Разделе 4. Необходимо зафиксировать используемую матрицу смолы, тип, массовую долю и морфологию армирующих волокон, а также метод обработки, используемый для подготовки образца.

Если требуются измерения вдоль различных направлений системы координат образца, значения в направлениях осей 1 и 2 должны измеряться отдельно и записываться в столбцы «Значение 1» и «Значение 2» соответственно.

Основные методы испытаний технических характеристик

Испытание механических свойств

Индекс производительности	Стандарт испытаний	Тип образца	Единица	Условия испытаний
Модуль упругости при растяжении	ISO 527-4/527-5	Применимый тип образца	МПа	Скорость испытания см. в соответствующем разделе
Модуль упругости при изгибе	Метод ISO 14125:1998 A	Указанный тип материала	МПа	Трехточечный изгиб, указанная скорость испытания
Прочность на межслоевой сдвиг	ISO 14130	20×20×2 мм	МПа	Скорость испытания 1 мм/мин

Испытание тепловых характеристик

Индекс производительности	Стандарт испытания	Условия испытания	Примечания
Температура плавления температура	ISO 11357-3	Скорость нагрева 10 К/мин	Запишите самую высокую температуру плавления
Температура стеклования	ISO 11357-2	Скорость нагрева 10 К/мин	Запишите среднюю температуру

Требования к испытанию электрических характеристик

Испытание электрических характеристик предъявляет особые требования к толщине образца:

Обычно для испытания используются образцы толщиной 2 мм
Если толщина 2 мм не может обеспечить истинное значение производительности, используются образцы толщиной 4 мм
Электрические Измерение прочности связано с толщиной образца, и для доказательства влияния толщины могут потребоваться дополнительные данные

Электрические характеристики	Стандарт испытаний	Размер образца	Условия испытаний
Относительная диэлектрическая проницаемость	IEC 62631-2-1	60×60×2 мм	100 Гц и 1 МГц, компенсация краевого эффекта электрода
Объемное удельное сопротивление	IEC 62631-3-1	60×60×2 мм	Напряжение 500 В, 1 минута значение

Тенденции и перспективы разработки стандартов

В связи с непрерывным развитием технологии композитных материалов настоящий стандарт в будущем может:

Добавить методы определения характеристик характеристик для новых армированных волокон
Улучшить требования к испытаниям с учетом факторов влияния окружающей среды
Более тесная интеграция с цифровыми базами данных материалов
Усиление координации с другими стандартами испытаний материалов

Настоящий стандарт обеспечивает научную и стандартизированную основу для определения характеристик характеристик армированных длинными волокнами пластиков, помогая продвигать процесс стандартизации исследований и разработок материалов, контроль качества и инженерные приложения.

DIN EN ISO 10350-2:2020 История

2020 DIN EN ISO 10350-2:2020-11 Пластмассы. Сбор и представление сопоставимых одноточечных данных. Часть 2. Пластмассы, армированные длинными волокнами (ISO 10350-2:2020); Немецкая версия EN ISO 10350-2:2020
2020 DIN EN ISO 10350-2:2020 Пластмассы. Сбор и представление сопоставимых одноточечных данных. Часть 2. Пластмассы, армированные длинными волокнами (ISO 10350-2:2020); Немецкая версия EN ISO 10350-2:2020
2011 DIN EN ISO 10350-2:2011 Пластмассы. Сбор и представление сопоставимых одноточечных данных. Часть 2. Пластмассы, армированные длинными волокнами (ISO 10350-2:2011); Немецкая версия EN ISO 10350-2:2011.
2001 DIN EN ISO 10350-2:2001 Пластмассы. Определение и представление сопоставимых одноточечных характеристик. Часть 2. Длинные пластмассы, армированные волокнами.
